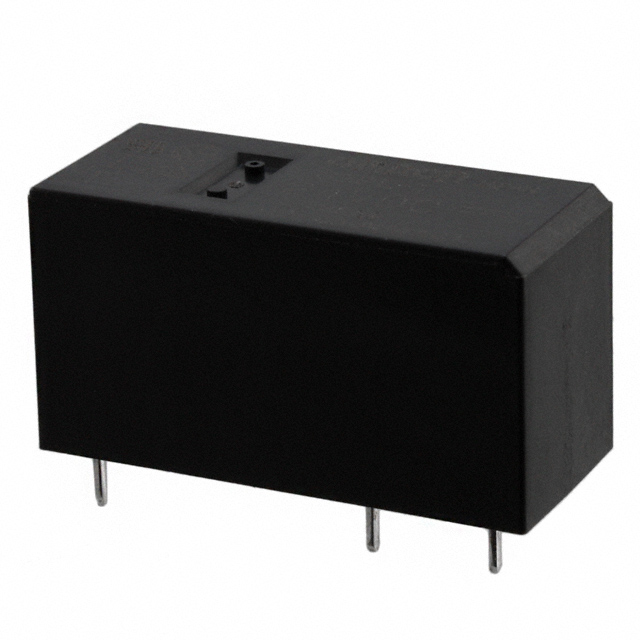

G2RL-1-E DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*12.7mm*15.7mm
供应商型号: 3650563
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RL-1-E DC48

G2RL-1-E DC48概述

    G2RL PCB Power Relay 技术手册解析

    1. 产品简介


    G2RL PCB Power Relay 是一款低高度(最大高度为15.7毫米)的功率继电器,特别适合于小型化设备的应用。该继电器提供多种型号,涵盖单极、双极、高容量(16安培)类型和高灵敏度类型(250毫瓦),广泛应用于家庭电器、办公自动化设备及工业机械设备等领域。

    2. 技术参数


    | 参数项 | 值 |

    | 高度(最大) | 15.7 mm |
    | 工作温度范围(无凝结) | -40°C 至 85°C |
    | -CV型号的工作温度范围 | -40°C 至 105°C |
    | 清洁距离 | ≥ 8 mm |
    | 爬电距离 | ≥ 8 mm |
    | 绝缘等级 | IIIa |
    | 联系材料 | Ag合金(无镉) |
    | 额定负载(标准型) | 12 A @ 250 VAC, 12 A @ 24 VDC |
    | 高容量型额定负载 | 16 A @ 250 VAC, 16 A @ 24 VDC |
    | 最大切换电压 | 440 VAC, 300 VDC |
    | 最大切换电流 | 12 A(标准型), 16 A(高容量型) |
    | 接触电阻 | ≤ 100 mΩ |
    | 电磁释放时间 | ≤ 5 ms |
    | 冲击耐受性 | 破坏:10 到 55 Hz 到 10 Hz, 0.75 mm振幅 |
    | 振动耐受性 | 破坏:10 到 55 Hz 到 10 Hz, 0.75 mm振幅 |
    | 震动方向 | X, Y, Z |

    3. 产品特点和优势


    G2RL PCB Power Relay 的优势在于其低高度设计、多样的型号选择、广泛的认证标准(如VDE、UL、CSA等),以及优秀的电气和机械性能。这些特点使其适用于严苛的工业环境,并且能够满足不同客户的需求。

    4. 应用案例和使用建议


    - 家用电器:如空调、洗衣机等,需要可靠的电路控制。
    - 办公自动化设备:如打印机、扫描仪等,需要精确的电气控制。
    - 工业机械设备:用于机器的控制系统,确保设备稳定运行。
    使用建议:
    - 在选择合适的型号时,需根据实际应用场景确定额定电压、负载电流等关键参数。
    - 确保安装环境符合制造商的要求,避免接触腐蚀性气体。
    - 操作前检查实际条件下的工作参数,确保继电器能在实际工况下可靠工作。

    5. 兼容性和支持


    G2RL PCB Power Relay 与其他电子元件具有良好的兼容性,适合各种PCB板的设计需求。如果需要进一步的技术支持或定制服务,可以联系当地的Omron销售代表获取帮助。

    6. 常见问题与解决方案


    问题1:如何处理高温环境下的工作?
    - 解决方案:确认所选型号是否支持高温度环境(如G2RL-1A-E-CV型号),并确保其在规定温度范围内工作。
    问题2:如何清洁继电器?
    - 解决方案:由于该继电器具有防焊剂特性,建议不要用煮沸或浸泡的方法清洗。请咨询Omron销售代表关于具体清洗方法。

    7. 总结和推荐


    G2RL PCB Power Relay是一款高性能、多功能的功率继电器,适用于各种复杂的应用环境。其强大的技术参数和广泛的认证标准使其在市场上具有较强的竞争力。综上所述,强烈推荐该产品给需要可靠电源控制解决方案的用户。

G2RL-1-E DC48参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

G2RL-1-E DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-1-E DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-1-E DC48 G2RL-1-E DC48数据手册
