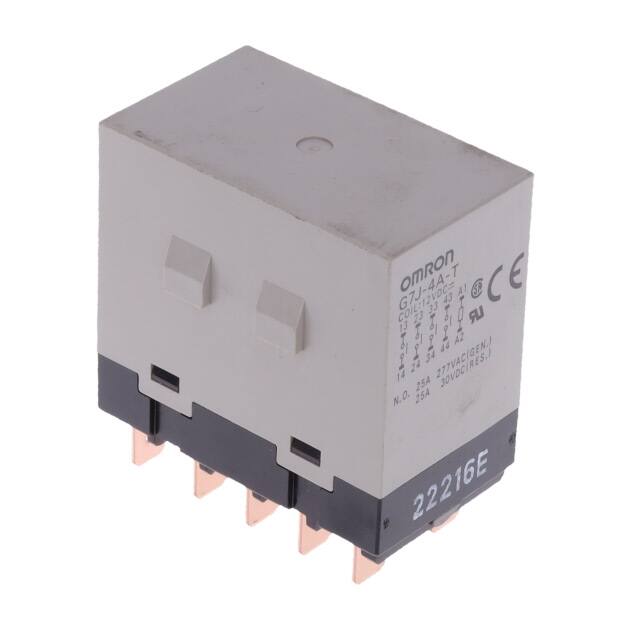

G7J-4A-T DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 51.5mm(长度)*64mm(高度)
供应商型号: 6840116
供应商: 欧时
标准整包数: 1

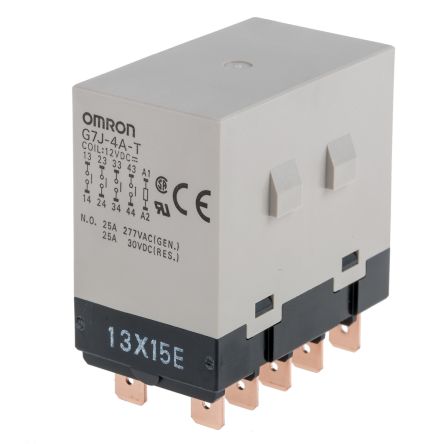

OMRON/欧姆龙 其他继电器 G7J-4A-T DC12

G7J-4A-T DC12概述


    产品简介


    产品名称:G7J继电器
    产品类型:功率继电器
    主要功能:
    G7J是一款高性能继电器,适用于需要高切换能力和大电流承载能力的应用场合。它可以用于电机负载以及其他阻性和感性负载的切换控制。G7J具备小型铰链设计,能够提供卓越的切换性能,并且在电压骤降情况下仍能稳定工作,确保可靠的操作性能。
    应用领域:
    G7J广泛应用于空调压缩机、加热控制器、电动工具、电机驱动、办公设备(如复印机和传真机)中的电源开关控制、包装和食品加工设备的电源控制、变频器电源控制等场景。

    技术参数


    - 额定线圈电压: 24 VAC / 24 VDC 到 265 VAC
    - 触点形式: 4PST-NO、3PST-NO/SPST-NC、DPST-NO/DPST-NC
    - 触点规格:
    - 最大电压: 250 VAC / 125 VDC
    - 最大电流: 25 A (NO) / 8 A (NC)
    - 电阻负载下的额定电流: 25 A
    - 电感负载下的额定电流: 11.5 A
    - 绝缘电阻: ≥1000 MΩ (500 VDC 测试)
    - 耐压强度: 4000 VAC 1分钟(不同极性触点间)
    - 操作时间: ≤50 ms
    - 释放时间: ≤50 ms
    - 工作环境温度: -25°C 至 60°C
    - 重量:
    - PCB 端子:约 140 g
    - 螺丝端子:约 165 g
    - 快速连接端子:约 140 g

    产品特点和优势


    - 高切换能力: 小型铰链设计可以承受较大的负载,特别适用于电机负载和阻性、感性负载。
    - 抗电弧能力强: 在电压下降时仍可稳定工作,具有出色的抗电弧性能。
    - 高绝缘强度: 高达4kV的绝缘强度,使得G7J能够在各种恶劣环境下可靠运行。
    - 阻燃材料: 使用阻燃材料,符合UL94V-0标准。
    - 认证标准: UL、CSA、VDE和KEMA认证,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例:
    1. 空调压缩机: G7J继电器被广泛用于空调压缩机的开关控制,确保可靠地切换高电流负载。
    2. 电动工具: G7J继电器还被用于电动工具的控制,确保电机和其他负载的高效开关。
    3. 办公设备: 在复印机和传真机中,G7J继电器被用于电源控制和电机驱动,保证设备正常运行。
    4. 食品加工设备: 用于包装和食品加工设备的电源控制,以实现高效的生产过程。
    使用建议:
    - 安装注意事项: 确保PCB足够坚固以支撑继电器,建议使用双面穿孔PCB以减少因热应力引起的焊接裂缝。
    - 触点保护: 不要使用测试按钮来切换负载,以防意外触发。
    - 焊接注意事项: 手动焊接PCB端子,避免自动焊接时的污染导致继电器故障。
    - 端子紧固: 拧紧螺丝时需施加适当的扭矩,以免螺丝松动导致接触不良。

    兼容性和支持


    - 端子类型: 支持PCB端子、螺钉端子和快速连接端子。
    - 配件: 可选配W型支架以方便安装(单独销售)。
    - 厂商支持: OMRON提供了详细的使用说明和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 触点粘连 | 清洁触点,确保触点干净无尘。 |
    | 绝缘电阻低 | 检查是否有污渍或灰尘,清洁绝缘部分。 |
    | 操作不稳定 | 检查端子连接是否紧固,必要时重新拧紧。 |

    总结和推荐


    G7J继电器凭借其高性能、高可靠性和广泛应用范围,成为一款极具竞争力的产品。它在多种应用中表现出色,特别是电机负载和其他高电流负载的控制。总体来说,G7J是一款值得推荐的产品,适合用于需要高可靠性和大电流承载能力的应用场景。无论是在家用电器还是工业控制设备中,G7J都是一个可靠的选择。

G7J-4A-T DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 51.5mm(长度)*64mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

G7J-4A-T DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7J-4A-T DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7J-4A-T DC12 G7J-4A-T DC12数据手册

G7J-4A-T DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
