G6QE-1A DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6QE系列, 5V 直流线圈电压, 切换电流36A, 单极常开
供应商型号: 2921679
供应商: element14
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6QE-1A DC5

G6QE-1A DC5概述


    产品简介

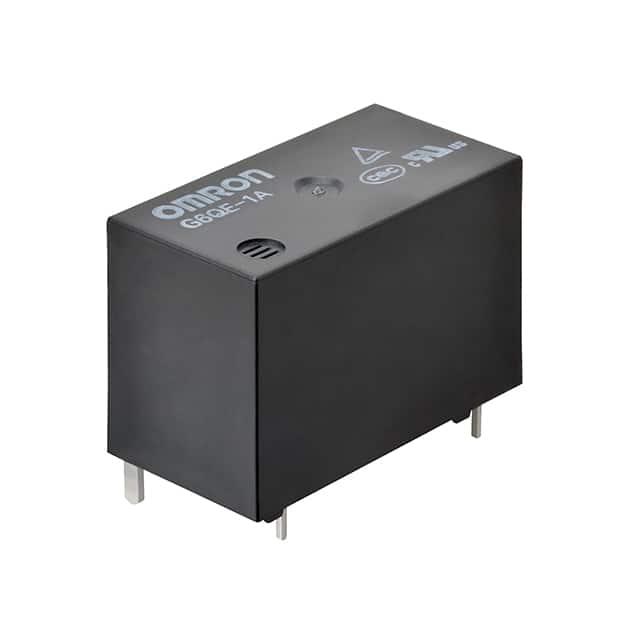

    G6QE是一款由欧姆龙生产的PCB功率继电器,主要用于低高度和小型化的设计需求。它具有单极开关功能,能够在36A的切换电流下工作。这款继电器适用于家用电器、工厂自动化设备和工业机械设备等多种场合。G6QE采用标准SPST-NO(1a)接触形式,并提供多种额定电压选项以适应不同应用场景的需求。

    技术参数


    - 额定电流:36A@250VAC(电阻负载)
    - 最大切换电流:36A(交流)
    - 最大切换电压:277VAC
    - 操作次数:
    - 36A负载时:10,000次
    - 32A负载时:50,000次
    - 30A负载时:100,000次
    - 操作时间:20ms最大
    - 释放时间:10ms最大
    - 绝缘电阻:最小1000MΩ
    - 介电强度:4,500VAC(线圈和触点间),2,000VAC(同极触点间)
    - 冲击耐受电压:10kV(1.2 x 50 μs)
    - 工作温度范围:-40°C至+85°C
    - 存储湿度范围:5%至85%
    - 重量:约17g

    产品特点和优势


    1. 高切换电流:G6QE能在36A的电流下切换,适用于大电流负载的应用。
    2. 节能设计:通过降低保持电压后的线圈功耗,可节省高达65%的能量。
    3. 高可靠性:达到10,000次操作后,能够承受高达10,000V的脉冲耐压。
    4. 广泛认证:符合cULus、EN及CQC等多项安全认证标准,保证产品在全球范围内的合规性。
    5. 灵活的额定电压选择:提供了5VDC、12VDC和24VDC三种不同的额定电压选项。

    应用案例和使用建议


    应用案例
    1. 家用电器:如空调、冰箱等家电设备中的电源切换。
    2. 工厂自动化设备:控制生产线上的设备开关。
    3. 工业机械:用于工业设备的电源管理和保护。
    使用建议
    - 在进行安装时,遵循厂商提供的安装指南,确保触点间的间距符合标准。
    - 对于需要长时间运行的应用场景,建议定期检查设备的性能并维护保养。
    - 若在低温环境下使用,注意线圈温度可能影响到切换性能,需合理规划温控措施。

    兼容性和支持


    - 兼容性:G6QE与各种标准PCB兼容,易于集成到现有的电路设计中。
    - 支持和服务:欧姆龙提供详尽的技术文档和客户服务支持,确保客户能够充分利用产品的功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器在切换时出现噪音 | 确认负载与继电器的额定值匹配,适当调整负载量或选择更大容量的继电器。 |
    | 触点电阻偏高 | 检查触点是否清洁、无氧化;考虑更换新的触点。 |
    | 工作温度过高 | 调整散热设计,确保继电器周围有足够的空气流通;考虑使用带散热片的外壳。 |

    总结和推荐


    G6QE PCB Power Relays以其强大的性能、灵活的配置以及广泛的适用性,在多个行业中表现出色。尤其是其高电流切换能力、节能设计和多标准认证,使其在市场上具备很高的竞争力。对于需要处理高负载且要求节能的工业和家电应用而言,G6QE是一个理想的选择。综上所述,我们强烈推荐使用这款产品。

G6QE-1A DC5参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 30.5mm*16mm*20.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G6QE-1A DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6QE-1A DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6QE-1A DC5 G6QE-1A DC5数据手册

G6QE-1A DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 50.2452
10+ ¥ 46.81
25+ ¥ 41.84
50+ ¥ 37.02
100+ ¥ 35.15
250+ ¥ 31.4
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 50.24
