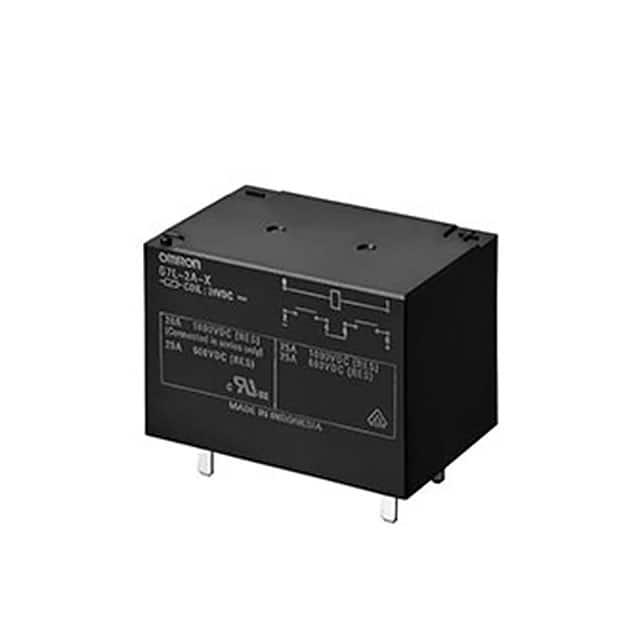

G7L-2A-X DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 52.5mm*35.5mm*41mm
供应商型号: G7L-2A-X DC24
供应商: 国内现货
标准整包数: 20
OMRON/欧姆龙 其他继电器 G7L-2A-X DC24

G7L-2A-X DC24概述

    # G7L-X PCB Power Relays 技术手册

    1. 产品简介


    G7L-X系列是欧姆龙(Omron)推出的高性能PCB安装式功率继电器,特别适合需要切换高直流电压的应用场合。该系列产品通过两极串联的方式,能够处理高达1000VDC的负载开关操作。其主要功能包括:
    - 支持正常和反向极性切换(需添加反向极性规格选项)。
    - 双极串联设计使得触点间距离达到6.0毫米,增强了安全性。
    - 提供低功耗特性,在50%保持电压下仅为约600mW。
    - 符合UL和EN认证标准。
    典型应用场景涵盖光伏电源系统、储能系统、逆变器、不间断电源(UPS)及工业自动化设备中的直流链路控制等。

    2. 技术参数


    以下是G7L-X系列的主要技术规格:
    | 参数 | 值 |

    | 额定电压 | DC12V, DC24V |
    | 接触形式 | DPST-NO |
    | 接触材料 | Ag合金 |
    | 最大切换电流 | 30A @ 600VDC 或 20A @ 1000VDC |
    | 最大切换电压 | 1000VDC |
    | 接触电阻 | ≤100mΩ |
    | 操作时间 | ≤30ms |
    | 释放时间 | ≤30ms |
    | 绝缘电阻 | ≥1000MΩ |
    | 工作温度范围 | -40°C至+85°C |

    3. 产品特点和优势


    G7L-X系列的优势在于其卓越的耐用性、紧凑的设计以及高效能表现。具体而言:
    - 双极串联结构提高了安全性和可靠性。
    - 采用Ag合金触点确保长期稳定运行。
    - 低功耗设计有助于减少整体能耗。
    - 符合多项国际安全标准,如UL和EN,适用于全球市场。

    4. 应用案例和使用建议


    该继电器广泛应用于各种高压直流环境中。例如,在光伏电站中用于连接太阳能板阵列;在储能系统里作为能量管理系统的一部分;对于逆变器来说,则负责控制主电路通断。为了最大化效率并避免损坏,建议遵循以下几点:
    - 在高温潮湿环境下应采取额外防护措施。
    - 避免频繁的极性变化以延长使用寿命。

    5. 兼容性和支持


    G7L-X系列与其他标准电路组件具有良好的兼容性,并且得到了制造商全面的技术支持服务。用户可以通过官方渠道获取详细的文档资料和技术援助。

    6. 常见问题与解决方案


    常见的问题可能包括接线错误导致的过早失效或者不当焊接造成的接触不良等问题。针对这些问题,可以参考产品手册内的具体指导进行排查修复。

    7. 总结和推荐


    总体来看,G7L-X系列以其出色的性能、可靠的质量以及广泛的适用性成为一款值得信赖的选择。如果您正在寻找一款能够在极端条件下工作的高质量功率继电器,那么G7L-X将是理想之选!

G7L-2A-X DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm*35.5mm*41mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G7L-2A-X DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-X DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-X DC24 G7L-2A-X DC24数据手册

G7L-2A-X DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
