G7L-2A-TJ-CB AC100/120

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 52.5mm*33.5mm*53mm
供应商型号:
供应商:
标准整包数: 0

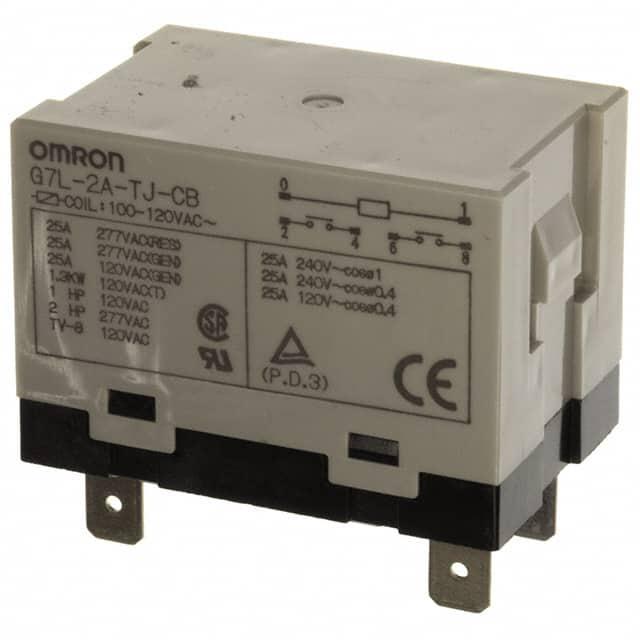

OMRON/欧姆龙 其他继电器 G7L-2A-TJ-CB AC100/120

G7L-2A-TJ-CB AC100/120概述

    G7L Power Relay 技术手册

    1. 产品简介


    G7L Power Relay 是一款高容量、高绝缘强度的继电器,特别适用于需要应对短暂电压下降的应用场合。其独特的设计使其广泛应用于空调压缩机、加热控制器、电源工具电机、热水器控制、干衣机、复印机和传真机的灯控及电源供应切换、照明控制器、包装机和食品加工设备的电源控制、微波炉磁控管控制以及不间断电源(UPS)等领域。

    2. 技术参数


    G7L Power Relay 的技术规格如下:
    - 工作电压范围:AC 100到240V或DC 6到100V
    - 频率范围:50或60Hz
    - 额定电流:
    - 电阻负载:30A/25A/20A
    - 电感负载:25A/20A
    - 最大切换电压:250VAC
    - 绝缘电阻:最小1,000 MΩ
    - 介电强度:
    - 线圈与触点之间:4,000 VAC
    - 同极触点之间:2,000 VAC
    - 不同极触点之间(DPST-NO模型):10,000 V
    - 耐振动能力:
    - 毁坏极限:10到55到10 Hz,单幅振幅0.75 mm
    - 功能极限:10到55到10 Hz,单幅振幅0.75 mm
    - 耐冲击能力:
    - 毁坏极限:1,000 m/s²
    - 功能极限:100 m/s²
    - 使用寿命:
    - 机械:至少1,000,000次操作
    - 电气:至少100,000次操作
    - 接触电阻:最大50 mΩ
    - 动作时间:最大30 ms
    - 释放时间:最大30 ms

    3. 产品特点和优势


    G7L Power Relay 具备以下显著特点和优势:
    - 抗瞬时电压降:能够承受高达额定电压50%的瞬时电压下降,避免触点颤动。
    - 宽泛的工作电压范围:能够在AC 100到240V或DC 6到100V范围内工作,适用性强。
    - 紧凑设计:小型化设计,适用于最大功率切换,尤其适合电感性负载。
    - 阻燃材料:所有绝缘材料均采用符合UL94V-0标准的阻燃材料。
    - 多端子选择:提供快接端子、螺钉端子和PCB端子,并支持DIN轨道安装。
    - 安全认证:通过UL、CSA、TUV认证,符合IEC950标准。
    - 接触间隙:确保3 mm的安全接触间隙。

    4. 应用案例和使用建议


    G7L Power Relay 在众多应用场景中表现出色,例如:
    - 空调压缩机和加热控制器:由于其优秀的抗瞬时电压降能力,G7L Power Relay 能有效处理瞬态电压变化,确保系统稳定运行。
    - 电源工具和电机控制:其大电流处理能力和可靠性使其适用于这些高负荷应用场景。
    - 热水器和干衣机:紧凑设计和高功率切换能力使其成为理想的控制器选择。
    - 办公设备和照明控制:适用于需要频繁切换的小型设备,其耐用性和可靠性有助于延长设备寿命。
    使用建议:
    - 在安装前仔细阅读安装指南,确保正确的安装方向,以避免因安装不当导致的性能下降。
    - 定期检查和清洁触点,以确保良好的电气连接。

    5. 兼容性和支持


    G7L Power Relay 可以与多种配件兼容,如E-bracket、适配器、前端连接座和盖子,均为单独销售。制造商提供了全面的技术支持和维护服务,确保用户能够充分利用产品的性能。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:触点电阻过高。
    - 解决方案:检查并清洁触点,必要时更换触点。
    - 问题2:动作时间过长。
    - 解决方案:检查线圈是否正常供电,确认接线无误,并考虑是否有外部干扰影响。
    - 问题3:无法正确切换负载。
    - 解决方案:检查负载是否符合额定要求,确保正确安装且负载与继电器相匹配。

    7. 总结和推荐


    G7L Power Relay 是一款高性能的继电器,具备出色的抗瞬时电压降能力、宽泛的工作电压范围、可靠的使用寿命以及多样化的安装选项。其在多种应用场景中表现出色,是工业控制、家电和办公设备的理想选择。我们强烈推荐该产品用于需要高可靠性和大功率切换的场合。
    以上内容为对G7L Power Relay的技术手册进行的详细解析,希望能帮助您更好地了解和应用这款高性能继电器。

G7L-2A-TJ-CB AC100/120参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm*33.5mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

G7L-2A-TJ-CB AC100/120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TJ-CB AC100/120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TJ-CB AC100/120 G7L-2A-TJ-CB AC100/120数据手册

G7L-2A-TJ-CB AC100/120封装设计

查看详情并下载
Symbol
Footprint
3D Model
