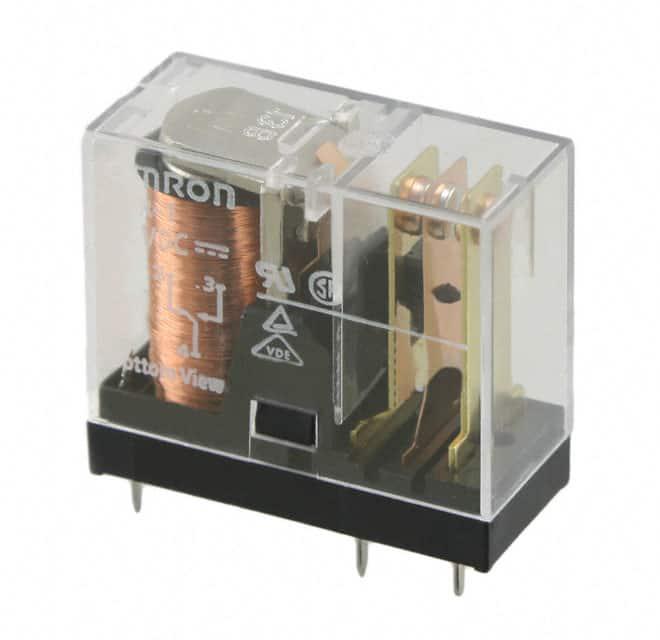

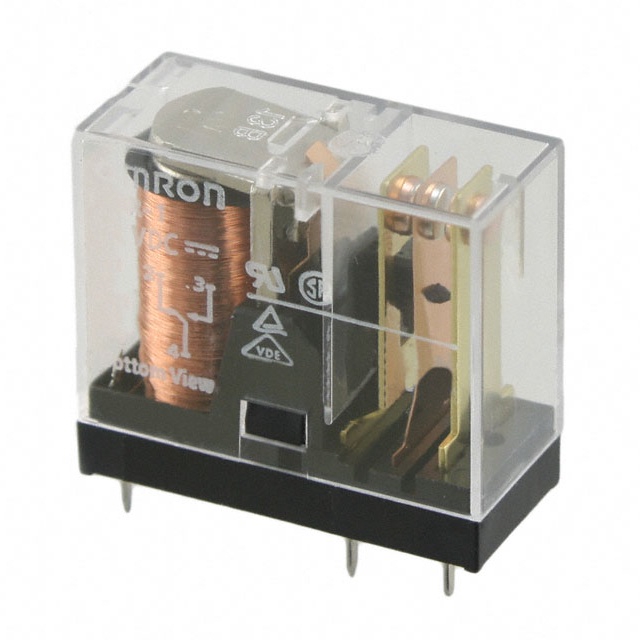

G2R-1 AC120

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 29mm*13mm*25.5mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G2R-1 AC120

G2R-1 AC120概述

    # G2R PCB Power Relay 技术手册解析

    产品简介


    G2R 系列 PCB Power Relay 是一款广泛应用于工业控制和自动化领域的通用功率继电器,以其可靠性和稳定性著称。该系列继电器适用于单极(10A)和双极(5A)电路,提供单刀单掷(SPST-NO)、单刀双掷(SPDT)及双刀双掷(DPDT)等多种触点配置。其设计具有高安全性,绝缘强度高达5000V,冲击电压耐受能力达10000V,确保在复杂环境中稳定运行。支持交流和直流两种类型的线圈电压,范围广泛,适用于多种应用场景。

    技术参数


    以下是G2R系列继电器的主要技术参数:
    | 参数 | 值 |

    | 额定负载电流 | 10A(AC),5A(DC) |
    | 最大切换电压 | 380VAC / 125VDC |
    | 最大切换电流 | 10A(AC),5A(DC) |
    | 接触电阻 | ≤30mΩ |
    | 操作时间 | AC:15ms;DC:5ms |
    | 绝缘强度 | 5000VAC,持续1分钟 |
    | 工作温度范围 | -40°C至70°C |
    | 湿度范围 | 5%-85% |

    产品特点和优势


    1. 多功能性:支持单极和双极配置,适合多种电路需求。
    2. 高安全性:提供5000V的绝缘强度和10000V的冲击电压耐受能力。
    3. 可靠性强:机械寿命可达1000万次,电气寿命10万次。
    4. 环保设计:符合RoHS标准,无镉接触材料。
    5. 灵活性高:提供交流和直流线圈选项,适应不同电源环境。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于生产线上的控制信号传递。
    - 家用电器:如空调、洗衣机等设备的开关控制。
    - 通信设备:用于信号传输线路的切换。
    使用建议
    - 在选择继电器时,需根据实际负载情况合理选择额定电压和电流。
    - 定期检查绝缘电阻,确保长期运行的安全性。
    - 避免在高温高湿环境下长时间运行,以延长使用寿命。

    兼容性和支持


    G2R系列继电器兼容多种PCB终端和快速连接终端型号,便于集成到各种设备中。厂商提供全面的技术支持和售后服务,包括产品选型指导、安装培训和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接线是否牢固,清洁触点。 |
    | 动作迟缓 | 调整线圈电压,确保符合额定值。 |
    | 发热现象 | 检查周围环境通风状况,必要时增加散热装置。 |

    总结和推荐


    G2R系列PCB Power Relay以其卓越的性能和广泛的适用性,成为市场上的一款明星产品。其高安全性和长寿命使其在工业控制和家用电器等领域备受青睐。对于需要高性能继电器的应用场合,G2R系列是理想的选择。强烈推荐给需要稳定、可靠的功率继电器解决方案的用户。

G2R-1 AC120参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*13mm*25.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-1 AC120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1 AC120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1 AC120 G2R-1 AC120数据手册

G2R-1 AC120封装设计

查看详情并下载
Symbol
Footprint
3D Model
