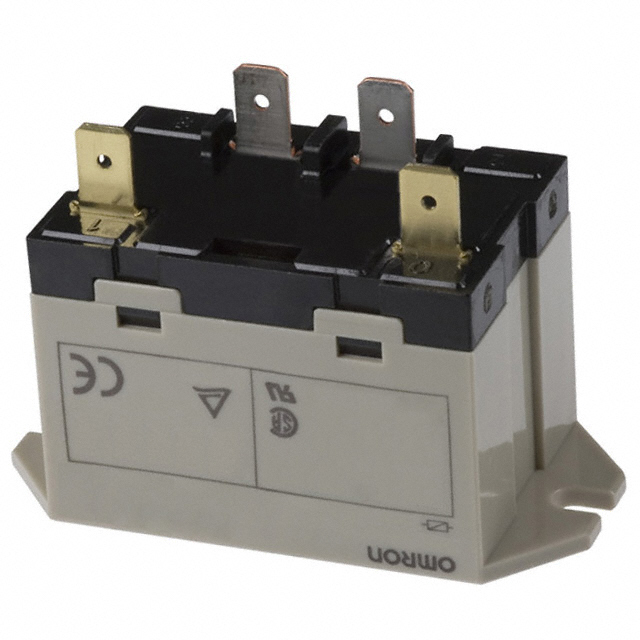

G7L-1A-TUBJ-CBAC200/240

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 52.5mm*33.5mm*53mm
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-1A-TUBJ-CBAC200/240

G7L-1A-TUBJ-CBAC200/240概述

    G7L Power Relay 技术手册

    1. 产品简介


    G7L Power Relay 是一款高性能高容量继电器,特别设计用于处理大电流负载和具有较高绝缘强度。它兼容短暂电压下降,且能在各种电力系统中稳定运行。这款继电器适用于空调压缩机、热水器、电机控制器、复印机等多种场合,满足各类应用的需求。

    2. 技术参数


    - 额定电压范围:交流(12, 24, 100/120, 200/240 VAC),直流(6, 12, 24, 48, 100 VDC)
    - 操作时间:最大 30 毫秒
    - 释放时间:最大 30 毫秒
    - 最大操作频率:机械操作 1,800 次/小时,电气操作 100,000 次/小时
    - 绝缘电阻:最小 1,000 MΩ
    - 耐压强度:线圈与触点之间 4,000 VAC,同极触点之间 2,000 VAC,不同极触点之间(DPST-NO 型) 10,000 V
    - 抗振动能力:振幅 0.75 mm,频率 10 到 55 Hz,双倍振幅 1.5 mm
    - 抗冲击能力:破坏力 1,000 m/s²,误动作 100 m/s²
    - 环境温度:-25°C 至 60°C
    - 湿度范围:5% 至 85%

    3. 产品特点和优势


    - 无接触颤动:能够承受高达额定电压 50% 的瞬时电压下降,而不会发生接触颤动。
    - 宽泛的操作电压:AC 操作电压可在 100 到 240 VAC 范围内工作,DC 操作电压可在 6 到 100 VDC 范围内工作。
    - 小巧尺寸:尽管体积小巧,但具有强大的切换功率,特别是在感应负载下。
    - 阻燃材料:所有绝缘材料均为阻燃材料(UL94V-0 合格)。
    - 多种安装方式:提供快速连接端子、螺丝端子和 PCB 端子,以及 DIN 导轨安装。
    - 安全设计:安全间距达 3 mm,符合 UL、CSA 和 TUV 标准,符合 IEC950 规范。

    4. 应用案例和使用建议


    应用实例:
    - 空调压缩机和加热控制器
    - 功率工具或电动机开关控制器
    - 水加热器和干衣机的功率控制器
    - 复印机、传真机等办公设备的照明控制器
    - 微波炉磁控管控制
    - 不间断电源(UPS)的功率控制器
    使用建议:
    - 在选择继电器时,根据具体的应用负载和电源条件来确定合适的型号。
    - 遵循正确的安装方法,确保良好的接触和散热性能。
    - 定期检查和维护,以确保其长期稳定的性能。

    5. 兼容性和支持


    - 兼容性:G7L Power Relay 可以与多种电子元件和设备兼容,提供了广泛的型号配置以适应不同的应用需求。
    - 支持:供应商提供相关的技术支持和维护服务,包括详细的安装指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题 1:继电器操作不稳定
    - 解决方案:检查电源电压是否在规定的范围内,确认接线是否正确。
    - 问题 2:继电器寿命不足
    - 解决方案:确保在规定的环境条件下使用,并定期进行维护和更换。

    7. 总结和推荐


    G7L Power Relay 在性能上表现出色,尤其在高电流负载和瞬时电压波动情况下表现优异。它具备广泛的应用场景和多样的安装方式,使其在市场上具有较高的竞争力。因此,我们强烈推荐此款继电器用于需要高性能、可靠性和灵活性的应用环境中。

G7L-1A-TUBJ-CBAC200/240参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 52.5mm*33.5mm*53mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

G7L-1A-TUBJ-CBAC200/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-1A-TUBJ-CBAC200/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-1A-TUBJ-CBAC200/240 G7L-1A-TUBJ-CBAC200/240数据手册

G7L-1A-TUBJ-CBAC200/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
