G8N-1 DC12 SK

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号:
供应商:
标准整包数: 0

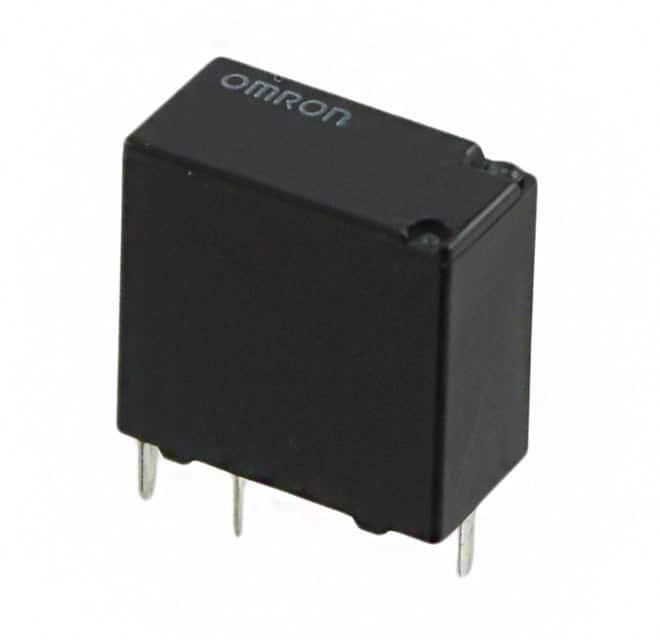

OMRON/欧姆龙 其他继电器 G8N-1 DC12 SK

G8N-1 DC12 SK概述

    G8N Micro-mini PCB Relay for Automobile Use

    产品简介


    G8N Micro-mini PCB继电器专为汽车使用设计,体积小巧但功能强大,广泛应用于各种汽车零部件控制及指示灯闪光器等场景。这款继电器采用了高密度设计,比现有的同类产品(如Omron G8QN)更紧凑,宽度仅为7.2毫米,便于在有限的空间内进行布局。

    技术参数


    - 基本规格:
    - 额定线圈电压:12 VDC
    - 线圈电阻(20°C):225Ω(标准),180Ω(低功耗),225Ω(耐高温),180Ω(耐高温且低功耗),130Ω(极低功耗)
    - 操作范围:
    - 操作电压(20°C):7.2 V或更低(标准)、6.5 V或更低(低功耗)、7.2 V或更低(耐高温)、6.5 V或更低(耐高温且低功耗)、5.5 V或更低(极低功耗)、7.2 V或更低(闪光器专用)
    - 释放电压(20°C):1.0 V以上(标准)、0.8 V以上(低功耗)
    - 最大额定电压:14 VDC(连续)、16 VDC(15分钟内)
    - 接触配置:1c(SPDT);接触材料:AgSn型(无镉);PdRu合金
    - 负载规格:14 VDC,25 A(电机负载),54 W(指示灯负载)
    - 使用寿命:机械寿命:100万次(标准)、1000万次(高级版);电气寿命(额定负载):10万次
    - 冲击和振动:
    - 冲击耐受性:机能:100 m/s²,破坏:1000 m/s²
    - 振动耐受性:机能:10~55 Hz,峰值:1.5 mm;破坏:10~55 Hz,峰值:1.5 mm
    - 温度范围:-40~+85°C(标准)、-40~+105°C(高级版)

    产品特点和优势


    - 超紧凑设计:该继电器拥有业内最小的尺寸,仅为7.2毫米宽,适合在狭小空间内安装。
    - 高效能:尽管体积小,但能够实现高达25A的电流切换能力,适用于大功率电机控制。
    - 耐高温和低功耗版本:提供多种版本以适应不同的应用场景和需求,包括耐高温和低功耗选项,增强了其在恶劣环境下的可靠性。
    - 长寿命:继电器具有卓越的使用寿命,机械寿命可达100万次(标准版),高级版甚至达到1000万次。

    应用案例和使用建议


    G8N系列继电器广泛应用于汽车电子系统中,例如:
    - 直流电机控制:适用于门锁电机、电动窗电机、雨刷电机、洗涤器电机和天窗电机等。
    - 闪光器灯:用于车辆的转向指示灯和危险警告灯。
    使用建议:
    - 散热管理:由于该继电器工作时会产生热量,需要确保良好的散热条件,特别是在高功率使用场景下。
    - 电气保护:在电路设计时需考虑过载保护措施,避免因过载导致的损坏。

    兼容性和支持


    - 兼容性:该继电器与大多数常见的汽车控制系统兼容,易于集成到现有系统中。
    - 支持:Omron公司提供详尽的技术支持和售后服务,包括产品选型指导、技术咨询以及故障排除服务。

    常见问题与解决方案


    - 问题1:继电器不动作
    - 解决方案:检查电源电压是否正常,确认接线是否正确,尝试清洁触点。
    - 问题2:触点接触不良
    - 解决方案:使用合适的清洁剂清洁触点,必要时更换新触点。

    总结和推荐


    G8N Micro-mini PCB继电器以其紧凑的设计、高效的性能和出色的可靠性,在汽车电子控制系统中展现出显著的优势。无论是对现有系统的升级还是新项目的开发,G8N系列继电器都是一个值得信赖的选择。基于其广泛的适用性和长久的使用寿命,强烈推荐此款产品用于各类汽车电子控制场景。

G8N-1 DC12 SK参数

参数
继电器类型 -
开关功能 -
长*宽*高 13.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

G8N-1 DC12 SK厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G8N-1 DC12 SK数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G8N-1 DC12 SK G8N-1 DC12 SK数据手册

G8N-1 DC12 SK封装设计

查看详情并下载
Symbol
Footprint
3D Model
