首页  >  产品百科  >  XF3M(1)-0815-1B-R100

XF3M(1)-0815-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距8p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: N-XF3M(1)-0815-1B-R100
供应商: 云汉优选
标准整包数: 1

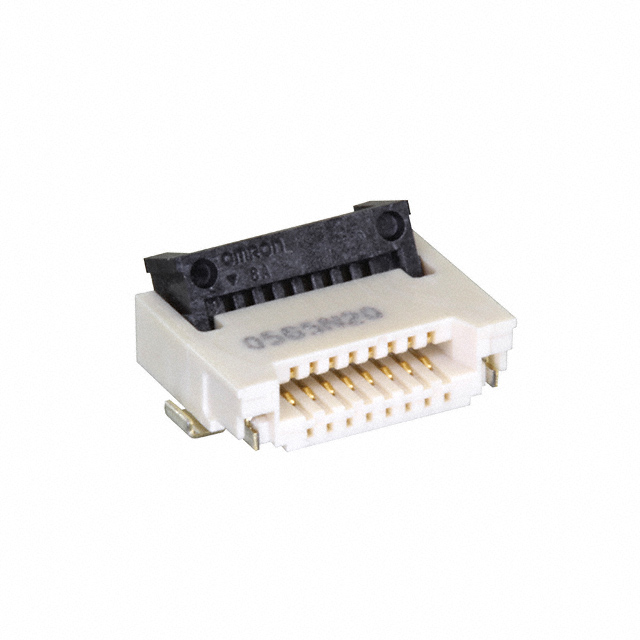

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-0815-1B-R100

XF3M(1)-0815-1B-R100概述

    电子元器件产品技术手册:Omron XF3M Rotary Backlock Connector

    产品简介


    Omron XF3M Rotary Backlock Connector是一款专门用于柔性印刷电路(FPC)/柔性扁平电缆(FFC)连接的精密连接器。这款连接器具备卓越的插拔性能,能够确保FPC/FFC电缆的安全可靠插入,并通过独特的锁定机制确认正确连接。该系列连接器适用于广泛的电子设备和系统,特别是在空间紧凑且连接要求较高的应用场景中。

    技术参数


    - 型号及种类:
    - 模型分为0.5毫米间距和1.0毫米间距两种。
    - 模型提供双面接触和单面上侧接触两种版本,其中单面上侧接触仅限于0.5毫米间距。
    - 接触部分可选择镀金或镀锡处理,其中镀锡仅限于双面接触模型。
    - 电气规格:
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏DC、100毫安最大条件下)
    - 绝缘电阻:最小100兆欧(在250伏特DC条件下)
    - 介电强度:250伏特AC持续1分钟(泄漏电流:最大1毫安)
    - 耐久性:
    - 镀金接触:插拔20次
    - 镀锡接触:插拔10次
    - 操作环境:
    - 工作温度范围:-30°C到85°C(无结冰或凝露条件)
    - 其他:
    - 环保标准:卤素含量不超过900ppm(Br),900ppm(Cl),以及1500ppm(Br+Cl)
    - RoHS合规
    材料和结构
    - 外壳材料:液晶聚合物(LCP树脂),阻燃等级为UL94 V-0。
    - 滑块材料:黑色LCP树脂。
    - 接触件:弹簧铜合金/镍基底(1.5微米厚),接触件镀金(闪烁层)或镀锡(1微米厚)。
    - 固定件:铜合金/1微米锡镀层。

    产品特点和优势


    1. 增强的插拔性能:独特的旋转锁定机制,使FPC/FFC电缆的插入更便捷。
    2. 可靠的连接确认:提供明确的“锁紧感”,确保连接正确无误。
    3. 灵活的选择:多种间距、接触类型以及表面处理可供选择,以满足不同的应用需求。
    4. 环境保护:符合RoHS标准,并采用低卤素含量材料,适合环保要求高的应用场景。

    应用案例和使用建议


    - 应用案例:广泛应用于消费电子、工业自动化、医疗设备等领域,特别是在需要高可靠性连接的场合。
    - 使用建议:
    - 确保FPC/FFC电缆厚度符合适用范围(0.3毫米)。
    - 在安装过程中注意滑块方向,以确保正确的插入和锁定。
    - 定期检查连接器的工作状态,确保长期稳定运行。

    兼容性和支持


    - 兼容性:该连接器适用于多种FPC/FFC电缆,并与其他符合标准的连接器组件兼容。
    - 支持服务:Omron提供全面的技术支持和售后保障,如有任何疑问或需要帮助,可通过销售代表联系获取。

    常见问题与解决方案


    1. 问题:无法正确锁定
    - 解决方案:检查电缆是否放置正确,滑块方向是否正确。
    2. 问题:接触电阻过高
    - 解决方案:清洁接触部位,确保没有灰尘或杂质污染。
    3. 问题:安装后出现松动
    - 解决方案:重新插入并检查锁定机制是否正常工作。

    总结和推荐


    Omron XF3M Rotary Backlock Connector凭借其出色的插拔性能、高可靠性以及灵活的选择性,成为众多应用场景的理想选择。其独特的旋转锁定设计简化了安装过程,确保了连接的稳定性。结合环保特性及良好的售后服务,强烈推荐在需要高可靠性的电子系统中使用此款连接器。

XF3M(1)-0815-1B-R100参数

参数
端接 焊盘
额定电流 500mA
触头镀层
板上高度 2mm
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
针脚数 8pin
间距 1mm
外壳颜色 自然色
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

XF3M(1)-0815-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-0815-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-0815-1B-R100 XF3M(1)-0815-1B-R100数据手册

XF3M(1)-0815-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
