XF3M60151BBYOMZ

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XF3M60151BBYOMZ
供应商: Master
标准整包数: 10

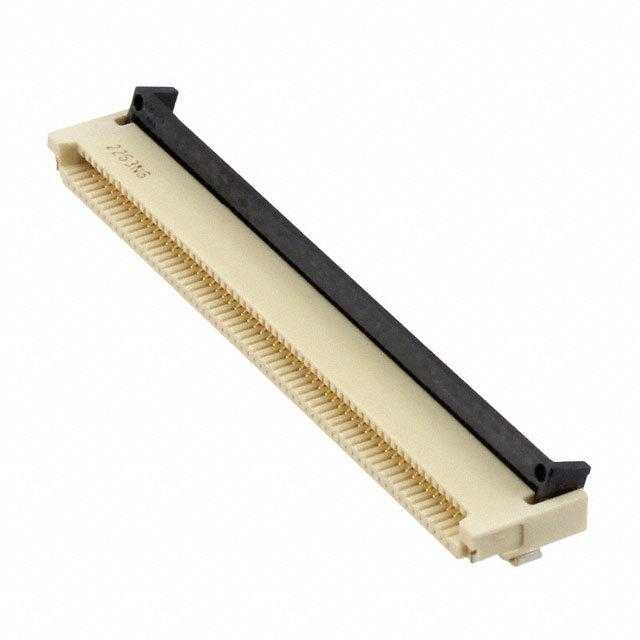

OMRON/欧姆龙 FFC/FPC连接器 XF3M60151BBYOMZ

XF3M60151BBYOMZ概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M Rotary Backlock Connector 是一款专为柔性扁平电缆(FPC)和柔性扁平带状电缆(FFC)设计的连接器。它采用独特的旋转锁紧机制,可以确保插入过程更加顺畅,同时通过明显的锁紧感觉确认连接的正确性。XF3M 系列提供两种不同的间距选项:0.5毫米和1.0毫米。这些连接器根据接触方式的不同可分为双接触和上接触两种类型,分别适用于不同的应用需求。

    技术参数


    - 型号和规格:
    - 0.5毫米间距和1.0毫米间距两种版本。
    - 可选双接触或上接触类型,其中上接触类型仅适用于0.5毫米间距。
    - 可选镀金或镀锡,其中镀锡仅限于双接触类型。
    - 特殊型号包括80针的多类型,仅适用于0.5毫米间距。
    - 额定值和规范:
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧姆(在20毫伏直流,100毫安最大条件下)
    - 绝缘电阻:最小100兆欧姆(在250伏直流下)
    - 耐压强度:250伏交流电持续1分钟(漏电流最大为1毫安)
    - 插拔耐久性:镀金版本20次,镀锡版本10次
    - 工作环境:
    - 工作温度范围:-30°C 到 +85°C (无霜冻或凝结条件)

    产品特点和优势


    - 旋转锁紧机制:确保FPC/FFC电缆的顺畅插入,增强连接可靠性。
    - 双重接触类型:提供更稳定的电气连接,适用于各种应用场合。
    - 多种镀层选择:镀金提供更好的耐腐蚀性和导电性,镀锡则具有良好的性价比。
    - 环保设计:符合RoHS标准,并且是卤素自由型产品。

    应用案例和使用建议


    - 适用厚度:适配厚度为0.3毫米的FPC/FFC。
    - 应用场景:广泛应用于便携式设备、移动电话、计算机接口等需要高可靠性的场合。
    - 使用建议:在安装时要确保FPC/FFC电缆的厚度一致,并按照正确的顺序插入以避免损坏。

    兼容性和支持


    - 兼容性:与0.5毫米和1.0毫米间距的FPC/FFC电缆完全兼容。
    - 支持和服务:厂商提供全面的技术支持和维护服务,确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - 问题1:插拔次数有限制吗?
    - 解答:镀金版本的插拔耐久性为20次,镀锡版本为10次。如果频繁插拔,请考虑使用镀金版本以提高耐用性。

    - 问题2:如何确认连接已经完成?
    - 解答:当连接完成后,您会感觉到一个明确的锁紧感,这表明连接器已经正确地固定到位。

    总结和推荐


    XF3M Rotary Backlock Connector 的独特设计和高性能使其成为市场上最具竞争力的产品之一。无论是在可靠性还是兼容性方面,XF3M 都能满足大多数应用的需求。对于追求高效、稳定连接的用户来说,这款连接器是一个非常明智的选择。强烈推荐使用XF3M连接器来提升您的设备性能。

XF3M60151BBYOMZ参数

参数
外壳颜色 -
额定电流 -
连接器/触头类型 -
间距 -
板上高度 -
针脚数 -
扁平柔性类型 -
触头镀层 -
端接 -
包装方式 卷带包装

XF3M60151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M60151BBYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M60151BBYOMZ XF3M60151BBYOMZ数据手册

XF3M60151BBYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.3955 ¥ 20.2895
100+ $ 2.1691 ¥ 18.0352
250+ $ 2.1484 ¥ 17.3621
375+ $ 2.0585 ¥ 17.1067
750+ $ 2.0383 ¥ 16.6913
1125+ $ 1.8114 ¥ 14.8339
1500+ $ 1.8114 ¥ 14.8339
库存: 1037
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 202.89
