XF2M-3215-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距32p FPC插座 FPC连接器, XF2M系列, 单排, 表面, 焊接
供应商型号: XF2M-3215-1A
供应商: 国内现货
标准整包数: 1500

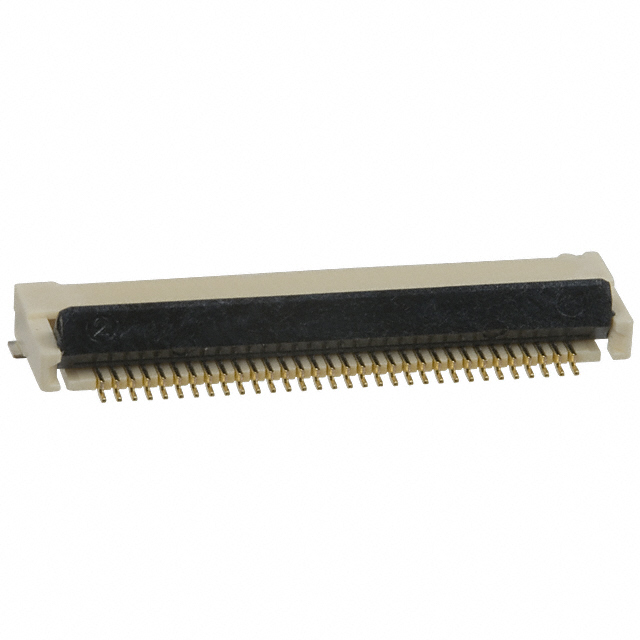

OMRON/欧姆龙 FFC/FPC连接器 XF2M-3215-1A

XF2M-3215-1A概述

    # 电子元器件产品技术手册:XF2M系列旋转式锁紧连接器

    一、产品简介


    XF2M系列旋转式锁紧连接器是一款专为柔性扁平电缆(FPC)和柔性扁平带状电缆(FFC)设计的高性能电子连接器。该产品通过其独特的双面接触设计减少了零件数量,同时提供了高可靠性及卓越的工作效率。XF2M系列广泛应用于消费类电子产品、工业自动化设备以及通信领域。
    主要功能
    - 支持FPC/FFC连接,适用厚度为0.3mm的金镀层。
    - 提供旋转式锁紧机制,便于安装与拆卸。
    - 符合RoHS标准且无卤素,环保友好。
    应用领域
    - 智能手机和平板电脑
    - 数码相机及其他便携式设备
    - 工业控制面板
    - 医疗器械

    二、技术参数


    以下是XF2M系列连接器的关键技术规格:
    | 参数 | 规格值 |

    | 额定电流 | 0.5 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤50 mΩ |
    | 绝缘电阻 | ≥100 MΩ |
    | 耐压 | 250 V AC, 1分钟 |
    | 插拔寿命 | ≥20次 |
    | 工作温度范围 | -30°C至+85°C |
    注:以上参数适用于标准条件下的操作环境。

    三、产品特点和优势


    XF2M系列连接器具有以下显著特点和优势:
    1. 双面接触设计:减少所需组件数量,简化装配流程。
    2. 高可靠性:经过严格测试验证,在恶劣环境下仍能保持稳定性能。
    3. 环保材料:采用无卤素、符合RoHS规定的材料制造。
    4. 易用性:旋转式锁紧结构使得安装更为便捷高效。
    这些特性使其成为许多复杂电路系统中不可或缺的一部分,并在市场上占据重要地位。
    四、应用案例与使用建议
    应用案例
    XF2M系列连接器常用于智能手机和平板电脑内部主板与显示屏之间的连接。由于其紧凑的设计和优良的机械强度,非常适合空间受限但对信号传输要求较高的场景。
    使用建议
    - 在安装前确保FPC/FFC表面清洁无污渍。
    - 避免过度弯曲或拉扯连接线缆以延长使用寿命。
    - 定期检查连接状态,防止因老化导致接触不良问题发生。
    五、兼容性与支持
    XF2M系列连接器能够很好地与其他品牌的产品配合使用,并且所有型号均通过国际认证机构检测。OMRON公司还提供全面的技术支持服务,包括产品选型指导、定制化解决方案开发等。
    六、常见问题解答
    | 问题描述 | 解决方法 |

    | 连接器无法牢固锁定 | 确认旋转角度是否正确,必要时重新尝试安装。 |
    | 插拔过程中出现损坏 | 检查插针是否有变形或移位现象。 |
    | 长时间使用后接触电阻增大 | 清洁触点区域,必要时更换连接器部件。 |
    七、总结与推荐
    综上所述,XF2M系列旋转式锁紧连接器凭借其紧凑设计、优异性能以及良好的兼容性,在众多行业中展现出强大的竞争力。我们强烈推荐此款产品给那些寻求高性能、高可靠性的客户。无论是作为新项目的首选还是现有系统的升级替代方案,XF2M系列都将是理想之选。

XF2M-3215-1A参数

参数
连接器/触头类型 底部
间距 500μm
端接 焊盘
板上高度 2.1mm
额定电流 500mA
扁平柔性类型 FPC
针脚数 32pin
触头镀层
外壳颜色 自然色
长*宽*高 20.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M-3215-1A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M-3215-1A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M-3215-1A XF2M-3215-1A数据手册

XF2M-3215-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 1.892
库存: 22600
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 2838
