XF3M-4015-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 40pin 自然色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 24.1mm(长度)*6.4mm(高度)
供应商型号: XF3M-4015-1B
供应商: 国内现货
标准整包数: 1500

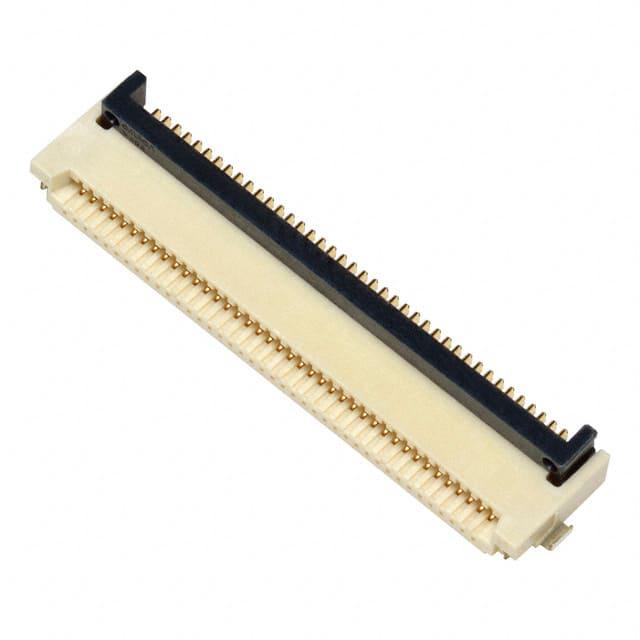

OMRON/欧姆龙 FFC/FPC连接器 XF3M-4015-1B

XF3M-4015-1B概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M Rotary Backlock Connector 是一种适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的连接器。这种连接器设计独特,能够提供优异的插入性能并确保可靠的连接状态。它们适用于各种电子设备和系统中,特别是在空间受限的设计中表现尤为出色。

    2. 技术参数


    - 基本规格
    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(在20 mV DC,100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压强度:250 V AC,持续1分钟(漏电流最大1 mA)
    - 机械规格
    - 插拔寿命:金镀层20次,锡镀层10次
    - 工作温度范围:-30°C至85°C(无冰霜或冷凝)
    - 适用FPC/FFC厚度:0.3 mm
    - 材质:LCP树脂(UL94 V-0)

    - 兼容性
    - 模型选项:0.5 mm或1.0 mm间距
    - 接触类型:双面接触或上侧接触(仅限0.5 mm间距)
    - 表面处理:金镀层或锡镀层(双面接触型号)

    3. 产品特点和优势


    - 改进的插入性能:通过旋转锁定机构,XF3M能够实现顺畅的插入操作,有效减少插入力。
    - 可靠连接确认:独特的锁紧感觉让用户确信连接已完全到位。
    - 多种配置选择:可选择不同间距、接触类型和表面处理的型号以满足不同需求。
    - 环保材料:采用无卤素材料制成,符合RoHS标准,适用于绿色设计。

    4. 应用案例和使用建议


    - 应用案例:XF3M广泛应用于智能手机、平板电脑、笔记本电脑等便携式设备中,以及各类医疗设备和工业控制系统。
    - 使用建议:在安装过程中,应确保FPC/FFC电缆正确对齐,并轻轻旋转直至听到“咔嚓”声,确认连接到位。建议定期检查连接器是否松动,必要时进行清洁维护。

    5. 兼容性和支持


    - 兼容性:XF3M可与市场上大多数标准的FPC/FFC电缆兼容,适用于不同品牌和型号的电子设备。
    - 支持和服务:OMRON公司提供详尽的技术支持和售后服务,包括安装指南、故障排除手册和技术咨询等。

    6. 常见问题与解决方案


    - 问题1:无法正确插入FPC/FFC电缆
    - 解决方案:检查电缆是否对齐,并确认连接器锁定机制是否正确旋转到位。
    - 问题2:连接器接触不良
    - 解决方案:检查接触点是否有灰尘或杂质,如有必要,请进行清洁。
    - 问题3:连接器耐久性差
    - 解决方案:根据使用情况选择合适的镀层材料(金镀层或锡镀层),并避免频繁插拔以延长使用寿命。

    7. 总结和推荐


    综上所述,XF3M Rotary Backlock Connector 以其出色的插入性能、可靠的连接确认、多样的配置选项和环保特性,在多种应用场合中表现出色。对于需要高可靠性、紧凑设计的应用来说,XF3M是一个非常值得推荐的选择。无论是便携式设备还是复杂电子系统,XF3M都能提供稳定可靠的连接解决方案。

XF3M-4015-1B参数

参数
额定电流 500mA
间距 500μm
连接器/触头类型 底部
触头镀层
外壳颜色 自然色
针脚数 40pin
端接 焊盘
板上高度 2mm
扁平柔性类型 FFC,FPC
长*宽*高 24.1mm(长度)*6.4mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF3M-4015-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-4015-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-4015-1B XF3M-4015-1B数据手册

XF3M-4015-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 3.0096
库存: 9750
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 4514.4
