G7Z-2A2B-20Z-R DC24V

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装
供应商型号: 4014542
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7Z-2A2B-20Z-R DC24V

G7Z-2A2B-20Z-R DC24V概述


    产品简介

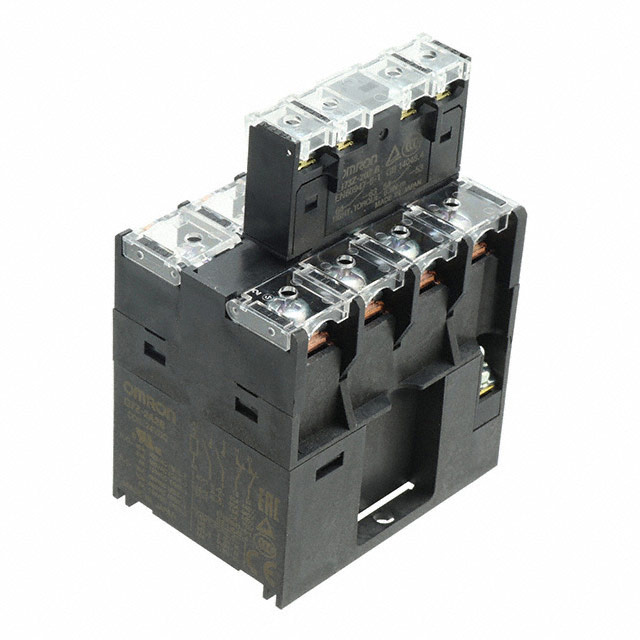

    产品名称: Power Relays G7Z
    产品类型: 压缩电磁接触器
    主要功能: 该产品能够切换高达40安培(440伏交流电)的电流,尤其适用于工业逆变器、伺服驱动器等设备的供电,以及电机及其他设备的电源切换。
    应用领域: 工业自动化、伺服驱动系统、电机控制、以及其他需要高可靠性和紧凑设计的场合。

    技术参数


    - 额定电流:
    - 额定负载电流(NO):40 A (440 VAC)
    - 额定负载电流(NC):25 A (440 VAC)
    - 额定电压:
    - 12 VDC 或 24 VDC
    - 额定功率:
    - 最大负载容量:160 A(当采用四极并联连接)
    - 环境条件:
    - 操作温度范围:-25°C 至 60°C
    - 相对湿度范围:5% 至 85%
    - 电气特性:
    - 机械操作频率:1,800 次/小时
    - 额定负载操作频率:1,200 次/小时
    - 绝缘电阻:最小值 1,000 MΩ
    - 电气耐久性:在室温条件下测试,开关次数为80,000次(针对感应负载)

    产品特点和优势


    1. 低噪音设计: 比标准电磁接触器噪声减少约30%,噪声从大约100 dB降低到大约70 dB。
    2. 紧凑尺寸: 体积仅为标准电磁接触器的50%,有助于缩小控制面板的尺寸。
    3. 高可靠性: 通过了严格的测试标准,包括机械寿命100万次、电寿命80,000次。
    4. 安全认证: 获得了多项安全标准认证,如UL 508、UL 840、CSA、EN 60947-4-1 等。

    应用案例和使用建议


    - 应用案例: G7Z系列继电器广泛应用于工业自动化领域,特别是在伺服驱动器、电机控制系统中,确保高效且可靠的电力供应。
    - 使用建议:
    - 在安装过程中,应按照手册建议的扭矩拧紧螺丝,避免过度力矩造成损坏。
    - 在进行接线时,留出适当的松弛度以避免终端受到过度压力。
    - 使用防浪涌二极管可以有效保护半导体元件不受反向电动势影响,保证系统的稳定运行。

    兼容性和支持


    - 兼容性: 该产品可以方便地与辅助触点块组合使用,适用于多种配置需求。
    - 支持和维护: 制造商提供详尽的技术文档和支持,包括安装指南和故障排除手册,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1: 继电器出现异常噪声
    解决方案: 检查继电器是否正确安装,确保所有螺丝已经紧固到位。
    - 问题2: 继电器在低温环境下无法正常工作
    解决方案: 确认继电器的工作温度范围,若低于-25°C,则考虑使用加温装置。
    - 问题3: 继电器出现过热现象
    解决方案: 检查是否有过载情况发生,适当减小负载,同时检查散热措施是否到位。

    总结和推荐


    总结: Power Relays G7Z凭借其卓越的低噪音设计、紧凑尺寸以及高可靠性,在工业应用中表现出色。它不仅符合多种安全标准,还具有优秀的电气和机械耐久性。
    推荐: 强烈推荐在需要高可靠性且空间有限的应用场合中使用该产品。无论是工业逆变器、伺服驱动器还是电机控制,G7Z都能提供高效的电力管理解决方案。

G7Z-2A2B-20Z-R DC24V参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G7Z-2A2B-20Z-R DC24V厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7Z-2A2B-20Z-R DC24V数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7Z-2A2B-20Z-R DC24V G7Z-2A2B-20Z-R DC24V数据手册

G7Z-2A2B-20Z-R DC24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
