XW6TCOM15X40RD

产品分类:
厂牌: OMRON/欧姆龙
产品描述: Omron 导轨式接线端子排, XW6T系列, 红色, 螺钉拧紧端接, 17.5A
供应商型号: XW6TCOM15X40RD
供应商: 期货订购
标准整包数: 1
OMRON/欧姆龙  XW6TCOM15X40RD

XW6TCOM15X40RD概述


    产品简介

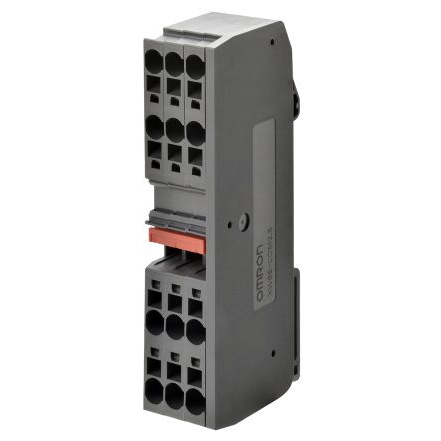

    终端块带可见指示器(型号:XW6T)
    基本介绍:
    XW6T系列是带有可见指示器的通用终端块,旨在简化控制面板的设计和安装。这些终端块通过颜色编码的短条提供电路状态的直观显示,从而减少了对专业操作员的需求。它们特别适用于需要简化布线验证的场合,能够在维护时轻松检查线路连接状态。此外,XW6T系列还配备了无需繁琐交叉接线的短条,有助于实现紧凑的控制面板设计。Push-In Plus技术的应用确保了终端块在操作过程中不会松动,实现了免维护运行。

    技术参数


    - 最大适用导线横截面积:1.5 mm² / 2.5 mm²
    - 适用电线类型:固态电线及细绞线
    - 最小/最大导体横截面积:固态电线:0.14 mm² 至 1.5 mm² / 2.5 mm²;细绞线:0.08 mm² 至 1.5 mm² / 2.5 mm²
    - 绝缘材料:PA树脂
    - 符合标准:UL1059, CSA (C22.2 No.158), IEC 60947-7-1
    - 耐压等级:IEC:500 V / 800 V;UL:300 V / 51-150 V / 151-300 V / 301-600 V / 600 V
    - 耐电流等级:IEC:17.5 A / 24 A;UL:15 A / 10 A / 20 A / 5 A
    - 插入耐久性:50次
    - 振动抗性:10 Hz 至 150 Hz,加速度50 m/s²,每个方向80分钟
    - 冲击抗性:500 m/s²,每次持续11毫秒,共6个方向
    - 工作温度范围:-40°C 至 55°C
    - 储存温度范围:-40°C 至 85°C
    - 湿度范围:5% 至 95% RH

    产品特点和优势


    XW6T系列具有以下显著特点:
    - 可见指示器:提供布线完成情况的直观反馈,降低了对高技能操作员的需求。
    - 短条设计:允许预连接公共布线,避免了复杂的交叉布线。
    - 推入式Plus技术:保证连接不松动,实现了免维护运行。
    - 环保材料:采用UL94 V-0级阻燃材料,提高了安全性和可靠性。
    - 广泛的兼容性:支持多种规格的端子和标签,方便安装和维护。

    应用案例和使用建议


    应用案例:
    XW6T系列广泛应用于工业控制系统、自动化设备和各种复杂电路板中。例如,在自动化生产线中,使用XW6T可以显著减少调试时间和提高系统的可维护性。
    使用建议:
    - 在使用XW6T时,确保按照制造商推荐的导线尺寸和插入方法进行操作,以避免潜在的安全隐患。
    - 定期检查指示器的状态,及时发现并处理异常情况,确保系统正常运行。

    兼容性和支持


    - XW6T系列与多种品牌的标准终端块和标签兼容,便于客户选择合适的配件。
    - 提供详尽的维护指南和技术支持,帮助客户有效管理和维护设备。

    常见问题与解决方案


    - 问题:指示器不亮。
    - 解决方案:检查接线是否正确连接,确认终端块未受损。
    - 问题:无法将电线插入终端孔。
    - 解决方案:检查电线的直径是否符合要求,必要时重新剥皮。
    - 问题:导线易脱落。
    - 解决方案:使用正确的工具和方法安装,确保导线固定牢固。

    总结和推荐


    综上所述,XW6T系列终端块以其独特的功能和卓越的性能,为工业应用提供了可靠且高效的解决方案。其高安全性、良好的兼容性和丰富的配件选择使其成为市场上极具竞争力的产品。鉴于其广泛应用和高可靠性,强烈推荐此产品用于各类自动化设备和控制系统中。

XW6TCOM15X40RD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW6TCOM15X40RD数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW6TCOM15X40RD XW6TCOM15X40RD数据手册

XW6TCOM15X40RD封装设计

查看详情并下载
Symbol
Footprint
3D Model
