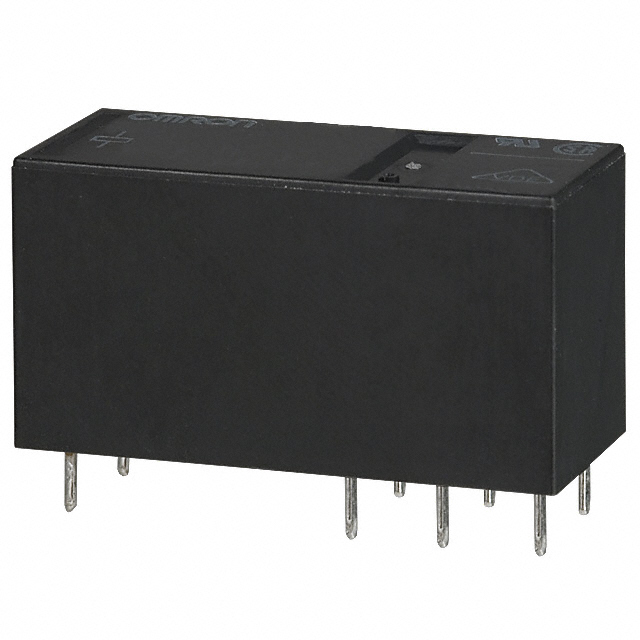

G5RL-1-E-HR DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5RL系列, 5V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: 419312
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5RL-1-E-HR DC5

G5RL-1-E-HR DC5概述

    G5RL PCB Power Relay 技术手册

    产品简介


    G5RL PCB Power Relay 是一种紧凑型继电器,专为各种电子设备设计。该继电器具有低轮廓(15.7毫米高)、不同型号可选等特点。广泛应用于家用电器、办公自动化设备、音频视频产品、空调、照明等领域。G5RL系列提供了多种型号,包括标准型、高容量型、高涌流型和低噪声型等,满足不同的应用场景需求。

    技术参数


    - 尺寸与重量
    - 高度:15.7 mm(最大值)
    - 重量:约10克
    - 电气特性
    - 接触电阻:最大100毫欧姆
    - 操作时间:最大15毫秒
    - 释放时间:最大15毫秒
    - 绝缘电阻:最小1,000兆欧(在500 VDC条件下)
    - 介电强度:线圈与触点间6,000 VAC(50/60 Hz,1分钟),同极触点间1,000 VAC(50/60 Hz,1分钟)
    - 冲击电压:线圈与触点间10 kV(1.2×50μs波形)
    - 环境适应性
    - 操作温度范围:-40°C至85°C
    - 操作湿度范围:5%至85%
    - 额定电流与电压
    - 标准型号:12 A(250 VAC)、12 A(24 VDC)
    - 高容量型号:16 A(250 VAC)、16 A(24 VDC)
    - 高涌流型号:100 A峰值电流
    - 工作电压
    - 直流型号:5VDC、12VDC、24VDC、48VDC
    - 交流型号:24VAC、100VAC、115VAC/120VAC、200VAC、230VAC/240VAC

    产品特点和优势


    - 低噪音:相比标准G5RL系列继电器,低噪声型号可降低声压级10到20分贝。
    - 高涌流能力:最大能承受高达100 A的瞬时涌流电流。
    - 高可靠性:机械耐久性达到1,000,000次操作,电气耐久性达到100,000次操作。
    - 安全性:额定工作电压下具备强大的电弧抑制能力,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:可用于家庭和工业设备中的开关控制,如家用空调、照明系统、电动机控制等。
    - 使用建议:
    - 在安装低噪声型继电器时,务必在其线圈端接一个二极管以吸收浪涌。
    - 高容量型号必须同时连接两个终端才能达到标称性能,否则可能导致性能下降。
    - 设计电路时,确保所有使用条件都在规定的额定值范围内,避免异常操作带来的风险。

    兼容性和支持


    - 兼容性:G5RL系列继电器与其他标准PCB组件兼容,可以方便地集成到现有电路中。
    - 支持与维护:OMRON公司提供全面的技术支持,包括产品培训、应用咨询及售后服务。对于定制化需求,可通过OMRON销售代表进行沟通和定制。

    常见问题与解决方案


    - 问题1:继电器无法正常操作?
    - 解决方法:检查输入电压是否在规定的范围内,确认连接正确,且使用适当的启动电压。
    - 问题2:继电器声音过大?
    - 解决方法:更换为低噪声型号或增加隔音材料。
    - 问题3:继电器频繁失效?
    - 解决方法:检查负载是否超过规定范围,确保负载符合继电器的电气特性要求。

    总结和推荐


    G5RL PCB Power Relay是一款高性能、多功能的继电器产品,适用于多种应用场合。其具备高可靠性、低噪音和广泛的电压支持范围,能够有效提升设备的整体性能和用户体验。推荐在家庭和工业控制领域广泛使用此继电器。在购买前,建议根据具体应用场景选择合适的型号,并参考厂商提供的技术文档,以确保最佳性能和安全使用。

G5RL-1-E-HR DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G5RL-1-E-HR DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1-E-HR DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1-E-HR DC5 G5RL-1-E-HR DC5数据手册

G5RL-1-E-HR DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
