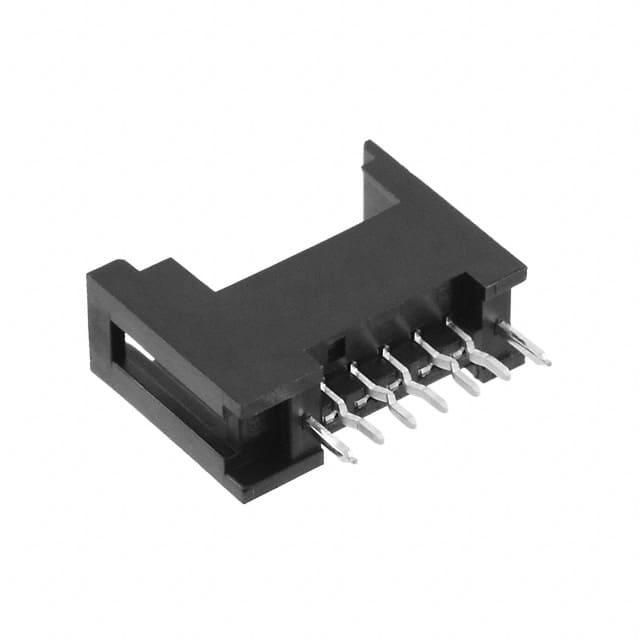

XN2D-1571

厂牌: OMRON/欧姆龙
产品描述: Detent Lock,Receptacle 2mm 1 5pin 3A 203nm 金 黑色 通孔安装
供应商型号: CSJ-ST64467734
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XN2D-1571

XN2D-1571概述

    # Easy-Wire Connectors for Industrial Components: Technical Overview

    产品简介


    Easy-Wire Connectors with e-CON
    Easy-Wire Connectors with e-CON是专为工业传感器连接设计的高品质电子元器件。这些连接器采用行业公认的弹簧夹技术进行接线,无需特殊工具即可轻松完成接线操作。它们可以接受各种尺寸的导线(从绞合线AWG28到AWG20),具有出色的灵活性和可重连性。这些连接器非常适合连接工厂自动化(FA)组件,包括原始控制器PCBs和带有e-CON接口的FA组件,为广泛的工业应用提供了可靠的选择。

    技术参数


    主要技术规格
    - 额定电流:3 A/极(使用AWG20线)、2 A/极(使用AWG22线)、1 A/极(使用AWG24线)、0.5 A/极(使用AWG26或28线)
    - 额定电压:32 VDC
    - 接触电阻:最大30 mΩ(20 mVDC最大,100 mA最大)
    - 绝缘电阻:最小1000 MΩ(500 VDC下)
    - 耐压强度:1000 VAC持续60秒(泄漏电流:最大1 mA)
    - 插拔次数:50次
    - 工作温度范围:-30°C至75°C(无冷凝或结冰条件)
    可用导线规格
    - 导线类型:绞合线,直径0.08 mm²至0.5 mm²(AWG28至AWG20)
    - 导线外径:最大1.5 mm

    产品特点和优势


    独特功能和优势
    - 行业认可的技术:采用行业标准的弹簧夹技术,保证接线过程简便快捷。
    - 易于接线和维修:无需特殊工具,允许快速接线和维修。
    - 广泛适用性:适用于不同尺寸的导线,适用范围广。
    - 高性能电气特性:高电流承载能力,确保可靠连接。
    - 环境适应性强:能够在较宽的工作温度范围内稳定运行。

    应用案例和使用建议


    实际应用场景
    这些连接器在工厂自动化系统中得到了广泛应用,特别是在传感器和控制器之间的连接上。它们能够可靠地传输信号,确保系统的正常运行。
    使用建议
    - 在接线前务必检查导线是否符合规格要求。
    - 按照操作手册正确安装连接器,避免错误安装导致损坏。
    - 注意保持环境清洁干燥,避免水或油对连接器的影响。

    兼容性和支持


    兼容性
    Easy-Wire Connectors与多种FA组件和其他工业设备兼容,可以轻松集成到现有的工业控制系统中。用户可以通过官方渠道获取技术支持和维修服务。

    常见问题与解决方案


    解决方案
    - 问题:连接器接线后不牢固
    - 解决方案:确认接线孔完全插入,并按照说明书正确操作锁扣机制。
    - 问题:连接器无法解锁
    - 解决方案:轻轻拉动锁扣并确保没有损坏。
    - 问题:接触电阻过高
    - 解决方案:重新插拔连接器并确保所有电线正确接触。

    总结和推荐


    综合评估
    Easy-Wire Connectors with e-CON是一款高质量、高性能的工业连接器,具有优良的接线灵活性和可靠性。它适用于多种工业应用,尤其是在需要频繁接线和维修的场景中表现出色。建议在工业自动化和控制系统的传感器连接中优先考虑使用这款产品。
    结论
    总体而言,Easy-Wire Connectors with e-CON因其优异的性能和可靠性而成为工业应用的理想选择。无论是初次安装还是后期维护,这些连接器都表现出了卓越的性能和灵活性,强烈推荐给需要高性能连接解决方案的用户。

XN2D-1571参数

参数
排数 1
额定电流 3A
触头镀层厚度 - 配接 203nm
触头镀层 - 配接
间距-配接 2mm
类型 Detent Lock,Receptacle
颜色 黑色
防护等级 -
针脚数 5pin
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

XN2D-1571厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XN2D-1571数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XN2D-1571 XN2D-1571数据手册

XN2D-1571封装设计

查看详情并下载
Symbol
Footprint
3D Model
