XF2L06251A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 6pin 自然色 1.2mm FPC 500mA 金 底部 贴片安装 7.9mm(长度)*3.45mm(高度)
供应商型号:
供应商:
标准整包数: 0

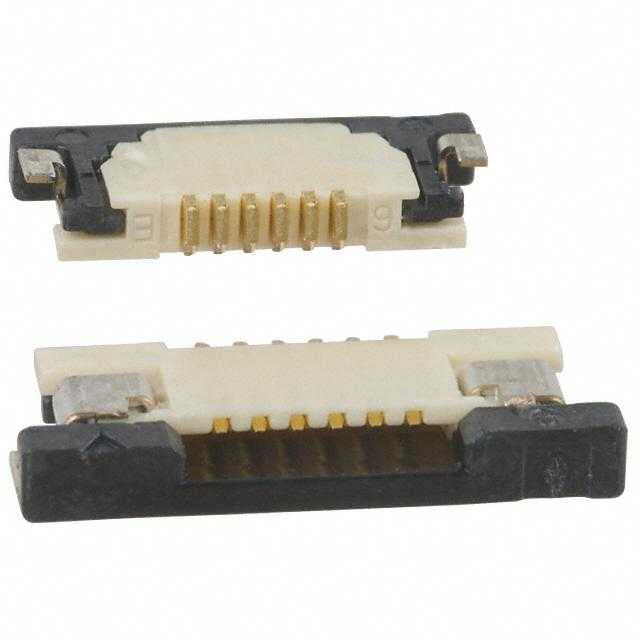

OMRON/欧姆龙 FFC/FPC连接器 XF2L06251A

XF2L06251A概述


    产品简介


    XF2L 是一款专为柔性印刷电路板(FPC)设计的零点五毫米间距的ZIF滑动锁定连接器。它提供了业界最小的占板面积和体积,适用于需要高效布局的应用场合。通过独特的底部壁结构设计,XF2L可以有效防止端子暴露,提供更高的设计表面利用率。同时,其坚固的滑动锁定机制确保了连接的稳定性。

    技术参数


    - 尺寸:多种型号可选,具体尺寸见下表
    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大30 mΩ(在最大20 mV DC和100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 介电强度:250 V AC持续1分钟(漏电流最大1 mA)
    - 插入耐久性:20次
    - 工作温度范围:−30°C 至 +85°C(无冰冻或凝露情况)
    - 材料与表面处理:外壳由LCP树脂制成,阻燃等级达到UL94 V-0;触点采用弹簧铜合金镍基底,金镀层厚度0.15μm;固定装置采用铜合金,锡镀层厚度1.5μm
    - FPC适用厚度:0.3 mm(镀金类型)

    产品特点和优势


    XF2L连接器具有多个独特的优势:
    - 小巧体积:是目前市面上体积最小的同类产品,适用于紧凑型电路设计。
    - 低高度设计:仅1.2 mm的高度使它可以轻松安装在任何有限的空间内。
    - 高效率设计:底部壁结构防止了端子暴露,提高了电路板表面的利用效率。
    - 安全锁定机制:保证了连接的稳定性和可靠性。
    - 环保材料:符合卤素自由标准,对环境友好。

    应用案例和使用建议


    XF2L连接器广泛应用于需要紧凑布局和高效率的电子产品中,如智能手机、平板电脑、便携式医疗设备和各种消费电子。在实际应用中,建议选择适当的型号以匹配所需的引脚数和空间要求,确保最佳的机械和电气性能。

    兼容性和支持


    XF2L系列连接器设计时考虑了与多种电路板和FPC类型的兼容性,能够在不同的设计中实现无缝集成。此外,厂商提供详细的技术支持和维护服务,包括安装指导、故障排除和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入时出现接触不良 | 确保插针和插座干净且没有损坏,正确安装到指定位置 |
    | 插入耐久性不足 | 检查是否有异物卡住,定期清理插针和插座 |
    | 连接不稳定 | 确认锁扣机构已正确锁定 |

    总结和推荐


    XF2L是一款卓越的连接器,以其极小的尺寸、高效的板面利用和可靠的连接性能赢得了市场的认可。它适用于各种高端电子产品,特别是在空间限制严格的应用场合中表现尤为出色。建议在对连接器有严格要求的设计项目中选用XF2L,以确保系统的可靠性和耐用性。

XF2L06251A参数

参数
针脚数 6pin
触头镀层
间距 500μm
端接 焊盘
板上高度 1.2mm
扁平柔性类型 FPC
连接器/触头类型 底部
外壳颜色 自然色
额定电流 500mA
长*宽*高 7.9mm(长度)*3.45mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2L06251A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2L06251A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2L06251A XF2L06251A数据手册
