XF2W-0615-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 6pin 自然色 1.12mm FPC 500mA 金 底部 贴片安装 5mm(长度)*4.1mm(高度)
供应商型号: XF2W-0615-1A
供应商: 国内现货
标准整包数: 2000

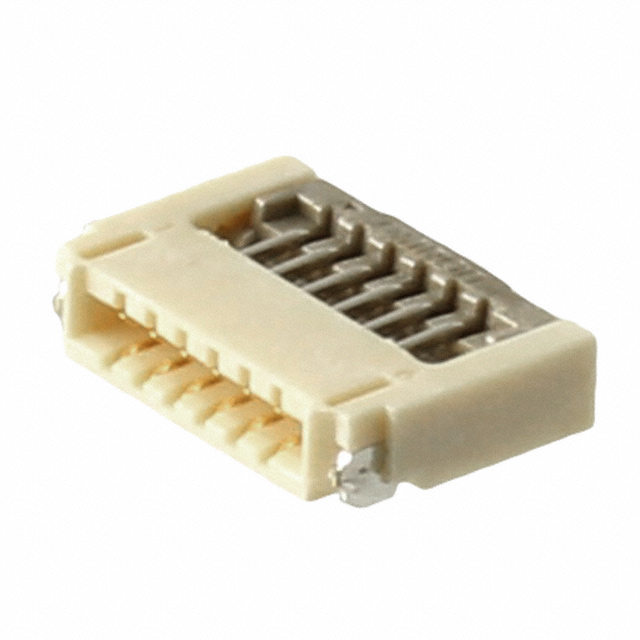

OMRON/欧姆龙 FFC/FPC连接器 XF2W-0615-1A

XF2W-0615-1A概述


    产品简介


    XF2W型旋转背锁连接器是一种用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)的连接解决方案。其独特的设计特点在于0.5毫米的精细间距和低轮廓(仅1.1毫米)。XF2W连接器提供了两种型号:一种具有较低轮廓的连接器,深度为3.5毫米,另一种则采用易于操作的设计,配备较长的滑动机构。该连接器采用了双面接触设计,减少零件数量,同时增加了母板设计的灵活性。所有这些特点使其成为需要高密度连接的应用的理想选择。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大60毫欧姆(在20毫伏DC和100mA的最大值下)
    - 绝缘电阻:最小100兆欧(在250V DC条件下)
    - 耐压强度:250V AC持续1分钟(泄漏电流最大1毫安)
    - 插入耐久性:20次
    - 工作温度范围:-30°C到85°C(无结冰或凝露)

    产品特点和优势


    XF2W型旋转背锁连接器的主要优势包括其紧凑的设计、双重接触结构和良好的电气特性。这种设计不仅有助于节省空间,还能提高系统的可靠性。此外,该连接器的外壳采用LCP树脂材料,符合UL94 V-0标准,确保其在高温环境下的稳定性。金镀层进一步提高了连接器的可靠性和使用寿命。这些特点使得XF2W连接器特别适合在便携式设备、智能穿戴设备以及其他对空间和可靠性有严格要求的应用场景中使用。

    应用案例和使用建议


    XF2W连接器在消费电子、医疗设备、工业自动化等领域都有广泛的应用。例如,在可穿戴设备中,XF2W连接器可以用于连接电池和其他关键组件,以实现紧凑而可靠的连接。为了确保最佳性能,建议在安装时注意连接器的正确方向,并且要确保FPC/FFC的厚度符合规格要求。在实际使用过程中,还需要定期检查连接器的状态,以防止因长时间使用而导致的磨损或松动问题。

    兼容性和支持


    XF2W连接器可以与大多数标准的FPC/FFC电缆兼容。制造商提供了多种不同引脚数的型号,方便用户根据具体需求选择合适的版本。另外,OMRON还提供了详尽的技术支持和售后服务,包括安装指南、使用说明和技术咨询等。如果用户在安装或使用过程中遇到任何问题,可以随时联系OMRON的技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何判断XF2W连接器是否安装正确?
    - 答:通过观察连接器上的指示标志和FPC/FFC的定位标记来确认其安装位置是否正确。此外,连接器插入后应该能够顺畅移动并锁定到位。
    2. 问:如何延长XF2W连接器的使用寿命?
    - 答:定期清洁连接器,避免灰尘和污垢积累。不要过度弯曲或拉伸FPC/FFC,以防止损坏连接器。在极端环境下使用时,应注意温度和湿度的变化,必要时采取相应的防护措施。
    3. 问:如何确定FPC/FFC的尺寸是否符合XF2W连接器的要求?
    - 答:参照连接器的产品规格表,检查FPC/FFC的尺寸是否在推荐范围内。通常,FPC/FFC的厚度应控制在0.3毫米左右,且其他关键尺寸也需符合规定。

    总结和推荐


    综上所述,XF2W型旋转背锁连接器凭借其紧凑的设计、优秀的电气特性和高可靠性,成为电子设备中不可或缺的关键部件。无论是在消费电子、医疗设备还是工业自动化领域,这款连接器都能提供卓越的性能和长期的使用寿命。因此,我们强烈推荐使用XF2W连接器来满足各种应用需求。

XF2W-0615-1A参数

参数
扁平柔性类型 FPC
连接器/触头类型 底部
触头镀层
针脚数 6pin
板上高度 1.12mm
间距 500μm
端接 焊盘
额定电流 500mA
外壳颜色 自然色
长*宽*高 5mm(长度)*4.1mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
