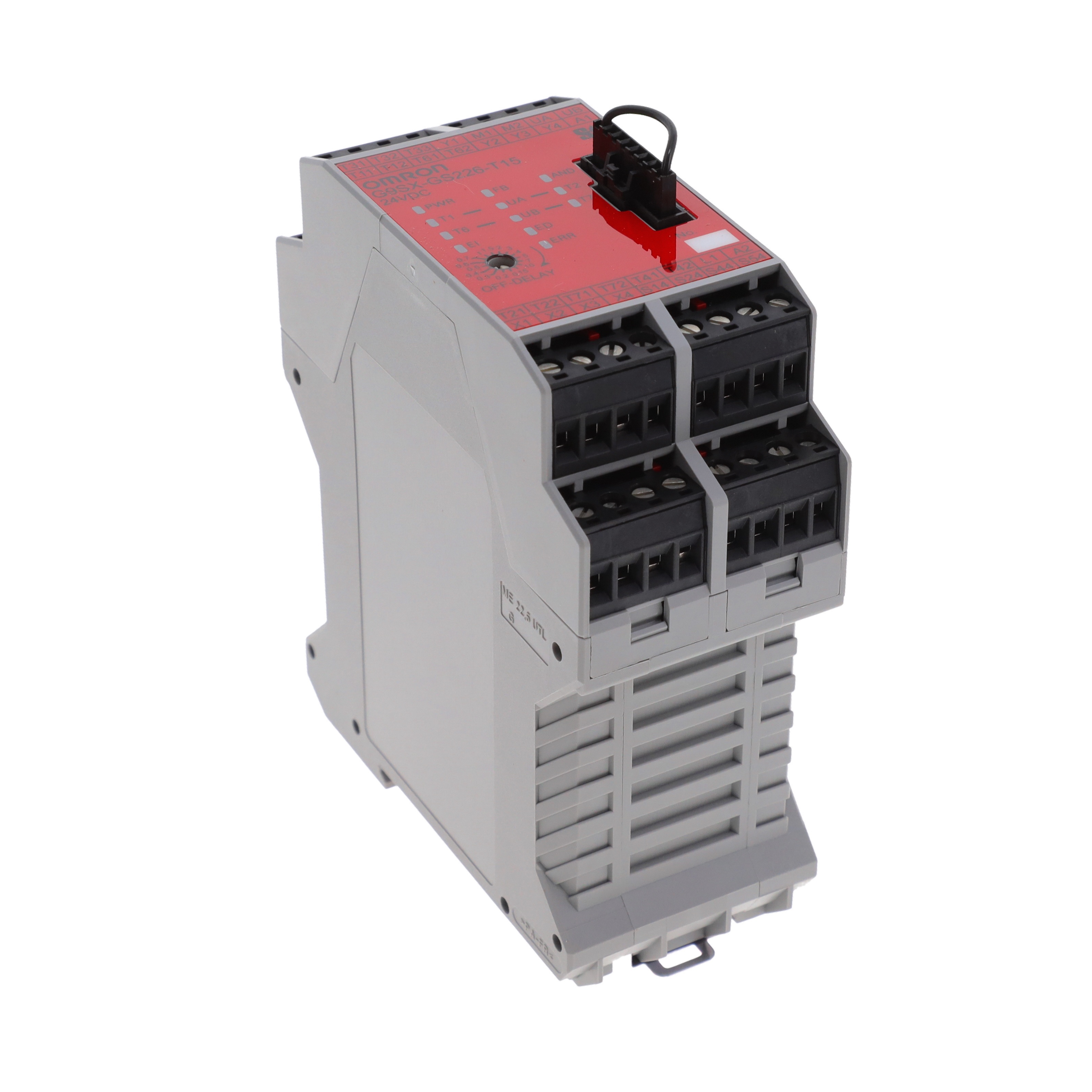

G9SX-GS226-T15-RT DC24

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 安全继电器, G9SX-GS系列, 24V 直流, 2通道, 适用于安全开关/互锁
供应商型号: CGC-G9SX-GS226-T15-RT DC24
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 G9SX-GS226-T15-RT DC24

G9SX-GS226-T15-RT DC24概述

    安全防护开关单元 G9SX-GS 技术手册

    产品简介


    安全防护开关单元 G9SX-GS 是一款为高风险操作提供安全保障的产品,且不会降低生产效率。它具备两种主要功能:自动切换和手动切换,能够广泛应用于机器人操作、机器安全防护、生产流水线监控等领域。

    技术参数


    - 电源输入: 24 VDC
    - 额定功率消耗: 5 W(最大)
    - 工作电压范围: 额定供电电压的-15%至+10%
    - 安全输入工作电压: 20.4 VDC 至 26.4 VDC
    - 内部阻抗: 约 2.8 kΩ
    - 瞬时安全输出: 最大负载电流 0.8 A DC
    - 延时关闭安全输出: 最大负载电流 0.8 A DC
    - 辅助输出: 最大负载电流 100 mA
    - 外部指示输出: 支持的指示灯类型包括白炽灯(24 VDC, 3-7 W)和LED灯(10-300 mA DC)
    - 绝缘电阻:
    - 在逻辑与连接端子和电源输入端子及其它输入输出端子连接在一起时: ≥20 MΩ(100 VDC)
    - 在所有端子连接在一起和DIN轨道之间: ≥100 MΩ(500 VDC)
    - 耐振动性: 频率10到55 Hz,单振幅0.375 mm(双振幅0.75 mm)
    - 耐冲击性: 损坏:300 m/s²;功能失常:100 m/s²
    - 耐久性:
    - 电气: ≥100,000个周期(额定负载,切换频率:1,800次/小时)
    - 机械: ≥5,000,000个周期(切换频率:7,200次/小时)
    - 工作温度: -10°C 至 55°C(无结霜或凝露)
    - 工作湿度: 25% 至 85%

    产品特点和优势


    - 双重切换功能:支持自动切换和手动切换,确保不同应用场景下的安全需求。
    - 外部指示输出:提供安全输入装置的切换状态指示,便于操作员实时监控。
    - 辅助输出:实现对安全输入、输出和错误状态的监控。
    - 逻辑与连接:通过与其他G9SX系列单元结合,实现复杂应用的逻辑控制。
    - 认证标准:符合国际标准如IEC/EN 61508 (SIL3)、IEC/EN 62061 (SIL3)、ISO13849-1 (PLe) 和 EN 954-1 (Category 4),保障产品的可靠性与安全性。

    应用案例和使用建议


    - 正常操作模式: 安全门开关监控门的状态,保证在门关闭的情况下可以继续操作机器。
    - 维修模式: 极限开关监控危险源位置,确保在维修期间的安全。
    使用建议:
    - 使用前请务必阅读并遵循安全预防措施,特别是当操作者进入危险区域时。
    - 确保安全光幕和其他检测装置正确安装,并定期进行检查以维持系统有效性。

    兼容性和支持


    - 兼容性:G9SX-GS 可与多种其他控制器和安全设备无缝集成,包括CS/CJ系列的可编程控制器。
    - 技术支持:制造商提供详细的使用指南和技术支持服务,帮助用户高效利用该设备的功能。

    常见问题与解决方案


    - 问题一: 设备频繁报警,无法正常工作。
    - 解决方案: 检查所有连接点是否牢固,确保电源电压处于规定的范围内,重新设置设备参数。
    - 问题二: 设备响应时间过长。
    - 解决方案: 确认逻辑与连接输入是否正确配置,考虑减少设备负载以提高响应速度。
    - 问题三: 无法实现自动切换。
    - 解决方案: 核实安全光幕等输入设备是否正常工作,检查设备配置文件是否准确。

    总结和推荐


    综上所述,G9SX-GS 安全防护开关单元是一款集多重安全保护功能于一体的先进设备,适用于各种需要高度安全性和生产力的应用场合。它不仅能够有效保障操作人员的安全,还能显著提升生产效率。强烈推荐在机器人操作、工厂自动化和危险环境监控等应用中使用该产品。

G9SX-GS226-T15-RT DC24参数

参数
长*宽*高 100mm(长度)*45.5mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

G9SX-GS226-T15-RT DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9SX-GS226-T15-RT DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 G9SX-GS226-T15-RT DC24 G9SX-GS226-T15-RT DC24数据手册

G9SX-GS226-T15-RT DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
