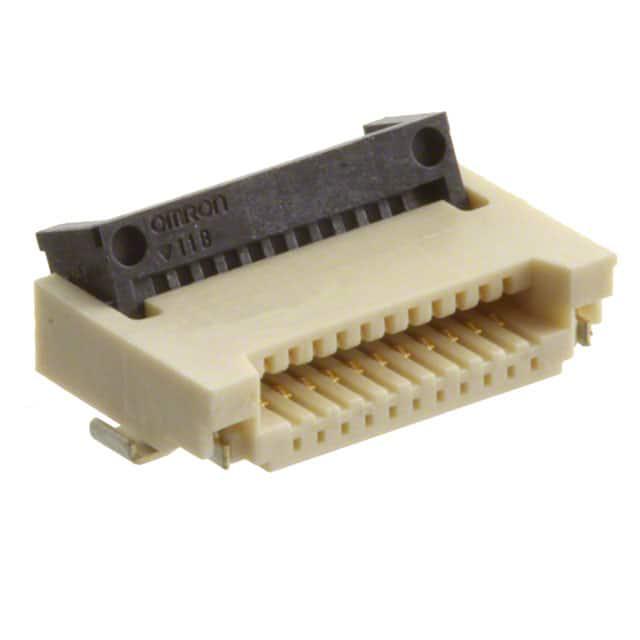

XF3M(1)-1115-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距11p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: XF3M(1)-1115-1B-R100
供应商: 期货订购
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-1115-1B-R100

XF3M(1)-1115-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M Rotary Backlock Connector 是一款专为柔性印刷电路(FPC)和柔性扁平电缆(FFC)设计的高性能连接器。该产品具有多种配置选项,支持0.5mm和1.0mm两种间距选择,同时提供双面接触和单面上侧接触两种型号。此外,该连接器可选用镀金或镀锡工艺,以适应不同的应用需求。XF3M 的主要功能是通过旋转锁定机构改善 FPC/FFC 电缆的插入,并通过手感确认连接状态。它适用于各种电子设备,如智能手机、平板电脑、笔记本电脑等。

    2. 技术参数


    - 额定电流:0.5A AC/DC
    - 额定电压:50V AC/DC
    - 接触电阻:最大50mΩ(在20mV DC最大值,100mA最大值时)
    - 绝缘电阻:最小100MΩ(在250V DC时)
    - 介电强度:250V AC持续1分钟(漏电流最大值1mA)
    - 插入耐久性:
    - 镀金:20次
    - 镀锡:10次
    - 适用范围温度:-30°C至85°C(无结霜或冷凝)
    - 材料和表面处理:
    - 外壳:LCP树脂(UL94 V-0)
    - 滑块:LCP树脂(UL94 V-0)
    - 触点:弹簧铜合金/镍基底(1.5μm)和镀金或镀锡
    - 锁扣:铜合金/镀锡(1μm)

    3. 产品特点和优势


    - 旋转锁定机制:改善FPC/FFC电缆的插入过程,并通过手感确认连接状态。
    - 多种间距选择:提供0.5mm和1.0mm两种间距,满足不同应用需求。
    - 双面接触设计:增强接触可靠性,提高连接稳定性和信号传输质量。
    - 镀金/镀锡选择:提供不同金属涂层,可根据应用场景选择合适的工艺。
    - 广泛适用温度范围:可在-30°C到85°C之间工作,适合各种恶劣环境。
    - RoHS合规:产品符合RoHS环保标准,减少对环境的影响。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:XF3M 连接器因其高密度触点和良好的抗振动性能,常用于内部FPC/FFC连接,确保设备稳定运行。
    - 笔记本电脑:由于XF3M具备优良的机械性能和耐用性,适用于笔记本电脑的内部组件连接。
    - 医疗设备:该连接器符合严格的RoHS标准,且能够在广泛的温度范围内工作,适合作为医疗设备的连接部件。
    使用建议:
    - 在高震动或高温环境下使用时,建议选择镀金型号,以增加耐用性。
    - 使用过程中,注意定期检查连接器的接触状态,确保可靠的信号传输。

    5. 兼容性和支持


    - 兼容性:XF3M 连接器可与其他标准FPC/FFC连接器兼容,便于集成。
    - 支持服务:OMRON 提供全面的技术支持和售后保障,客户可通过当地代表处获得帮助。

    6. 常见问题与解决方案


    - 问题:连接器在多次插拔后接触不良。
    - 解决方案:检查接触面是否有磨损或污垢,必要时进行清洁或更换镀层。
    - 问题:连接器无法完全锁定。
    - 解决方案:确认安装位置是否正确,检查旋转锁定机制是否有异物阻碍。

    7. 总结和推荐


    XF3M Rotary Backlock Connector 凭借其卓越的设计、可靠的性能和广泛的应用范围,在市场上具有显著的竞争力。无论是在消费电子还是工业设备中,该连接器都是理想的选择。强烈推荐使用XF3M连接器,以确保电子设备的可靠性和稳定性。

XF3M(1)-1115-1B-R100参数

参数
间距 1mm
额定电流 500mA
触头镀层
板上高度 2mm
外壳颜色 自然色
端接 焊盘
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
针脚数 11pin
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装
