XF2U-1015-3A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 10pin 自然色 880μm FPC 500mA 金 底部 贴片安装
供应商型号: N-XF2U-1015-3A
供应商: 云汉优选
标准整包数: 3000

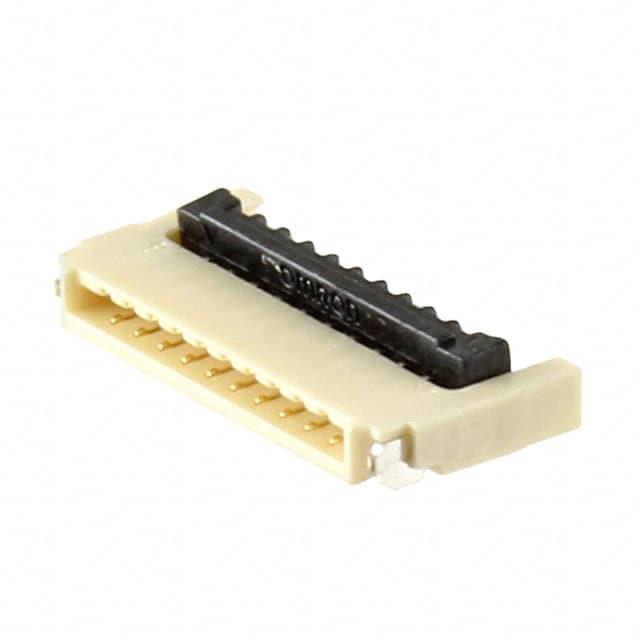

OMRON/欧姆龙 FFC/FPC连接器 XF2U-1015-3A

XF2U-1015-3A概述


    产品简介


    XF2U系列是Omron推出的一款高密度柔性印刷电路板(FPC)连接器。该系列产品采用了0.5毫米间距的双面接触设计,适用于各种紧凑型设备的设计。XF2U连接器具有独特的旋转锁紧机制,能够提供深达3.5毫米的固定深度,同时保持仅为0.9毫米的高度。这使得XF2U系列成为小型化、高可靠性设备的理想选择。该产品广泛应用于消费电子产品、便携式医疗设备、智能家居设备等领域。

    技术参数


    - 额定电流:0.5A AC/DC
    - 额定电压:50V AC/DC
    - 接触电阻:最大60毫欧(在最大20mV DC,100mA条件下)
    - 绝缘电阻:最小100兆欧(在250V DC条件下)
    - 耐压:在1分钟内可承受250V AC(泄漏电流最大1mA)
    - 插入寿命:20次
    - 工作温度范围:-30°C至85°C(无结冰或冷凝情况)

    产品特点和优势


    1. 超薄设计:XF2U系列连接器的最大深度为3.5毫米,高度仅为0.9毫米,特别适合空间有限的应用场景。
    2. 双面接触:这种设计减少了所需的零件数量,简化了制造过程,提高了连接可靠性。
    3. 模具墙宽:连接器后部底部的宽模具墙提供了更大的电路板设计自由度。
    4. 金镀层:采用金镀层,适用的FPC厚度为0.2毫米,确保了长期稳定性和良好的导电性能。
    5. 环保材料:符合RoHS标准,并且是无卤素的,符合绿色环保要求。

    应用案例和使用建议


    XF2U系列连接器适用于各种需要紧凑和可靠的FPC连接的场合。例如,在智能手机和平板电脑中,XF2U可以用于主板与显示屏或其他模块之间的连接。为了充分发挥其性能,建议在设计时注意以下几点:
    1. 精确尺寸匹配:确保所使用的FPC尺寸符合推荐规格,避免尺寸不匹配导致的连接不稳定。
    2. 合理布局:在电路板设计时充分考虑连接器的安装位置和方向,以最大化利用空间并减少干扰。
    3. 适当的锁紧力度:确保旋转锁紧机制在每次使用时都能正确锁紧,避免接触松动导致的故障。

    兼容性和支持


    XF2U系列连接器支持广泛的FPC规格,并且可以在不同型号之间进行互换。Omron提供详尽的技术支持和售后服务,包括技术咨询、安装指导和维护服务。用户可以通过Omron官网或联系当地销售代表获取更多信息和支持。

    常见问题与解决方案


    1. 连接器接触不良:检查是否正确插入FPC,并确保旋转锁紧机制已经完全锁紧。
    2. 接触电阻过高:清洁接触区域,确认没有灰尘或污垢阻碍接触。
    3. FPC损坏:检查FPC是否在设计或插拔过程中受到过度弯曲或折损。

    总结和推荐


    总体而言,XF2U系列连接器凭借其紧凑的外形、高可靠性以及环保特性,非常适合需要高密度FPC连接的应用场景。其独特的设计和优异的性能使其在市场上具有较强的竞争力。强烈推荐在各类电子设备的设计中选用XF2U系列连接器,尤其是那些对空间和可靠性有较高要求的应用场合。

XF2U-1015-3A参数

参数
针脚数 10pin
外壳颜色 自然色
端接 焊盘
触头镀层
额定电流 500mA
扁平柔性类型 FPC
连接器/触头类型 底部
间距 500μm
板上高度 880μm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2U-1015-3A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2U-1015-3A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2U-1015-3A XF2U-1015-3A数据手册

XF2U-1015-3A封装设计

查看详情并下载
Symbol
Footprint
3D Model
