XF2L21251A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 21pin 自然色 1.2mm FPC 500mA 金 底部 贴片安装 15.4mm(长度)*3.45mm(高度)
供应商型号:
供应商:
标准整包数: 0

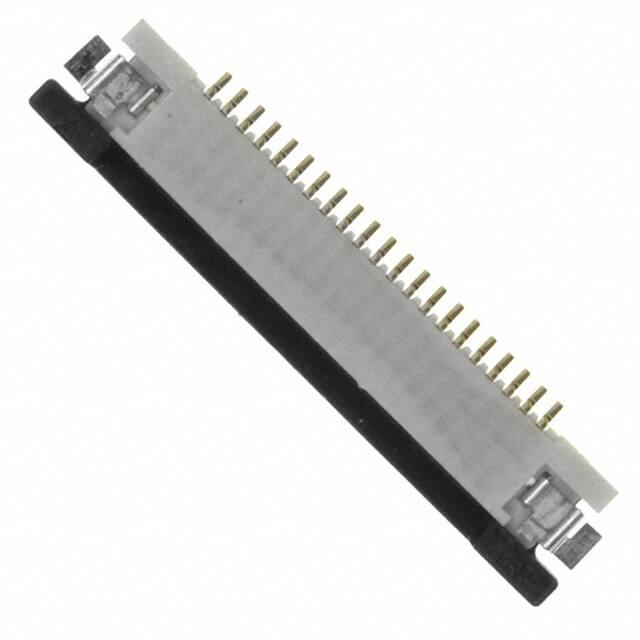

OMRON/欧姆龙 FFC/FPC连接器 XF2L21251A

XF2L21251A概述

    XF2L ZIF Slide-locking Connector 技术手册

    产品简介


    XF2L是一款零力触点(Zero-Force Contact)滑动锁定连接器,主要用于柔性印刷电路板(FPC)。这款连接器因其出色的结构设计和卓越的功能,在电子产品设计中占有重要地位。XF2L以其极小的安装面积和低高度设计,在行业内脱颖而出,适用于各种需要高密度布局的应用场合。

    技术参数


    - 产品型号: XF2L(上侧/下侧)
    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大30 mΩ(在20 mV DC最大值、100 mA最大值条件下)
    - 绝缘电阻: 最小100 MΩ(在250 V DC条件下)
    - 耐压强度: 在1分钟内250 V AC(泄漏电流:最大1 mA)
    - 插拔寿命: 20次
    - 工作温度范围: -30°C至85°C(无冰冻或凝露)
    - 适用FPC厚度: 0.3 mm(金镀层类型)

    产品特点和优势


    - 最小化占用空间: XF2L连接器是同类产品中体积最小的,能够显著减少板载空间,提高板面利用率。
    - 低高度设计: 仅1.2 mm的高度使其适合薄型和紧凑型设计。
    - 底墙结构: 防止终端暴露,确保高度可靠的设计。
    - 安全锁扣机制: 采用牢固的滑动锁定机制,增强可靠性。
    - 环保材料: 所有材料均符合无卤素标准,有害物质含量低于限定值。

    应用案例和使用建议


    XF2L连接器广泛应用于手机、平板电脑和其他便携式电子设备中。例如,它们在笔记本电脑键盘的背光模块中起到了关键作用。为了确保最佳效果,在使用XF2L连接器时,建议采取以下措施:
    - 使用聚酰亚胺和热固性粘合剂作为加固膜材料。
    - 在FPC插入前,确保其尺寸符合推荐标准。
    - 定期检查连接器和FPC的连接状态,确保接触良好。

    兼容性和支持


    - 兼容性: XF2L连接器可与多种FPC厚度匹配,且与其他制造商的产品具有良好的互换性。
    - 厂商支持: OMRON提供全方位的技术支持和售后服务,确保客户能够充分利用该产品的所有功能。

    常见问题与解决方案


    - 问题1: 插拔次数不足
    - 解决方案: 确保正确安装和使用连接器,避免过度弯曲或损坏FPC。
    - 问题2: 接触电阻过高
    - 解决方案: 检查连接器和FPC的清洁度,必要时进行清洗。
    - 问题3: 插入FPC困难
    - 解决方案: 检查FPC和连接器是否对齐准确,如有需要,重新定位或调整。

    总结和推荐


    XF2L ZIF Slide-locking Connector凭借其小巧的体积、可靠的性能和广泛的适用性,在行业中具备很强的竞争优势。其优异的设计使其成为高密度电路板设计的理想选择。综合来看,XF2L连接器是值得推荐的产品,特别适用于那些追求高效、紧凑设计的电子设备中。

XF2L21251A参数

参数
板上高度 1.2mm
外壳颜色 自然色
间距 500μm
额定电流 500mA
触头镀层
连接器/触头类型 底部
针脚数 21pin
扁平柔性类型 FPC
端接 焊盘
长*宽*高 15.4mm(长度)*3.45mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

XF2L21251A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2L21251A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2L21251A XF2L21251A数据手册
