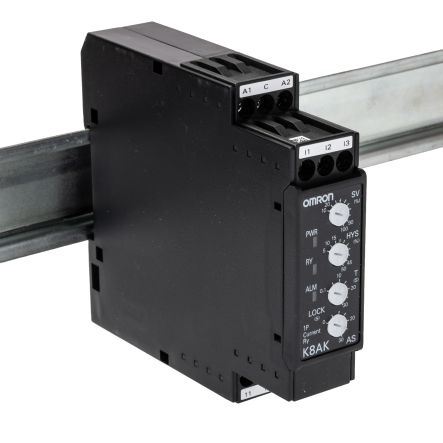

K8AK-AS3 100-240VAC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-AS 系列, 用于电流监测, 单刀双掷, DIN 导轨安装
供应商型号: 8193210
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 其他工具 K8AK-AS3 100-240VAC

K8AK-AS3 100-240VAC概述


    产品简介


    单相电流继电器 K8AK-AS 是一款专为工业设施和设备中的电流监测而设计的理想产品。该继电器具备监测过流和欠流的功能,并可使用商用CT(二次侧电流范围:0至1 A 或 0至5 A)。用户可以手动重置或自动重置,启动锁和操作时间也可以独立设置。该继电器配备了一个单刀双掷(SPDT)输出继电器,能够处理高达250VAC的5A电阻负载。

    技术参数


    - 输入范围:
    - K8AK-AS1:0至20 mA AC/DC,10至100 mA AC/DC,50至500 mA AC/DC
    - K8AK-AS2:0.1至1 A AC/DC,0.5至5 A AC/DC,0.8至8 A AC/DC
    - K8AK-AS3:10至100 A AC,20至200 A AC
    - 电源电压:
    - 24 VAC/DC 或 100至240 VAC
    - 功率消耗:
    - 24 VAC/DC:2.0 VA/1.1 W最大值
    - 100至240 VAC:4.6 VA最大值
    - 操作设定范围(SV):
    - 10%至100%的最大设定值
    - 复位设定范围(HYS):
    - 5%至50%的操作值
    - 操作时间设定范围(T):
    - 0.1至30秒
    - 启动锁时间设定范围(LOCK):
    - 0至30秒
    - 额定负载:
    - 250VAC,5A(电阻负载)
    - 30VDC,5A(电阻负载)
    - 机械寿命:
    - 最小1000万次操作
    - 电气寿命:
    - 250VAC或30VDC时50000次操作
    - 250VAC/30VDC时100000次操作
    - 工作环境温度:
    - -20至60°C(无冷凝或冰冻)

    - 存储温度:
    - -25至65°C(无冷凝或冰冻)
    - 工作环境湿度:
    - 25%至85%(无冷凝)
    - 海拔高度:
    - 最大2000米

    产品特点和优势


    K8AK-AS 继电器具备多种独特功能,如手动/自动重置功能、独立的启动锁和操作时间设置、以及LED指示灯来监控输出状态。这些特性使其适用于广泛的工业应用,特别是在需要高精度和可靠性的环境中。其兼容商用CT的能力也大大增加了其市场竞争力。

    应用案例和使用建议


    K8AK-AS 继电器广泛应用于工业设施中的电流监测。例如,在电机保护中,它可以监测启动电流并提供保护。为了更高效地使用此产品,建议按照如下步骤进行操作:
    1. 根据电机的额定电流设置继电器的操作值,例如,对于5A的电机,将操作值设定为25%,操作时间为0.1秒。
    2. 设置启动锁时间以适应启动电流的持续时间。
    3. 使用正确的电缆和端子连接,确保电气连接的稳定性和可靠性。

    兼容性和支持


    K8AK-AS3 可以与 OMRON K8AC-CT200L 电流互感器结合使用。同时,产品还提供了详尽的技术支持和维护信息,帮助用户更好地利用和管理产品。

    常见问题与解决方案


    - Q:能否直接输入电流?
    - A:不可以。K8AK-AS3 需要配合 OMRON K8AC-CT200L 电流互感器一起使用。
    - Q:如何防止过载电流导致的继电器损坏?
    - A:可以设置合适的启动锁时间和操作时间,并且确保电机启动电流不超过继电器的过载能力。

    总结和推荐


    综上所述,K8AK-AS 单相电流继电器是一款功能强大且灵活的电子元件,特别适用于需要精确电流监测的应用场合。其具备的手动/自动重置、独立的时间设定、以及对多种电流范围的支持,使其在众多工业应用中具有显著优势。因此,强烈推荐在需要高精度电流监测的项目中使用 K8AK-AS。

K8AK-AS3 100-240VAC参数

参数
长*宽*高 22.5mm*22.5mm*95mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-AS3 100-240VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-AS3 100-240VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-AS3 100-240VAC K8AK-AS3 100-240VAC数据手册

K8AK-AS3 100-240VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
