XF3M(1)-0915-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 1mm 9pin 自然色 2mm FFC,FPC 500mA 金 底部 SMD,P=1mm,卧贴 贴片安装
供应商型号: 653-XF3M109151B
供应商: Mouser
标准整包数: 1

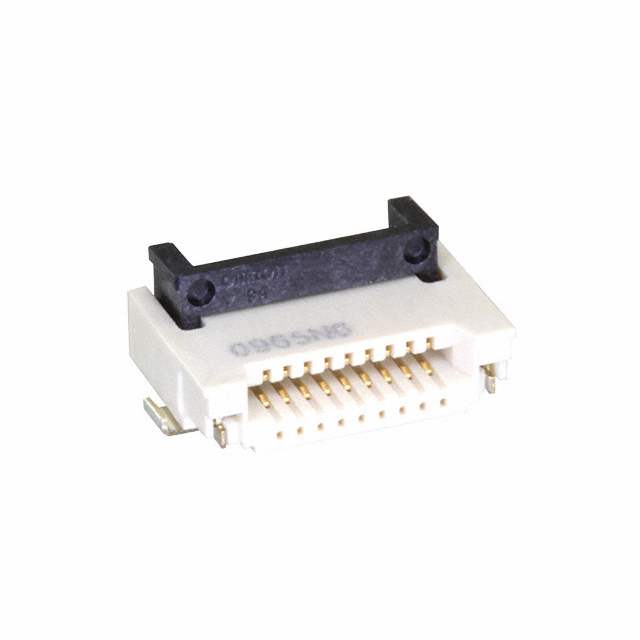

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-0915-1B

XF3M(1)-0915-1B概述


    产品简介


    XF3M旋转背锁连接器是专为柔性印刷电路板(FPC)/柔性扁平电缆(FFC)设计的一种精密连接解决方案。该连接器提供两种不同间距——0.5毫米和1.0毫米,以满足不同的应用需求。此外,XF3M连接器还提供双面接触或上表面接触的设计选择,以适应多样化的应用场景。产品采用金镀层或锡镀层,确保在恶劣环境下保持良好的电气性能和耐久性。XF3M连接器广泛应用于各种消费电子、通信设备、工业自动化等领域。

    技术参数


    - 间距:0.5毫米(适用于FPC/FFC),1.0毫米(适用于FPC/FFC)
    - 接触类型:双面接触,上表面接触
    - 镀层:金镀层或锡镀层
    - 适用FPC/FFC厚度:0.3毫米
    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏DC最大值,100mA最大值下)
    - 绝缘电阻:最小100兆欧(在250伏DC下)
    - 介质强度:250伏AC 1分钟(泄漏电流最大值1mA)
    - 插拔寿命:金镀层20次,锡镀层10次
    - 操作温度范围:-30°C到85°C(无冰霜或凝露)

    产品特点和优势


    XF3M旋转背锁连接器具有以下独特功能和优势:
    - 改进的插入性能:旋转背锁设计能够显著提升FPC/FFC电缆的插入性能。
    - 确认连接性:独特的锁紧感觉确保了正确的连接状态。
    - 高可靠性:通过严格的电气特性和机械测试,保证连接器在长时间使用后的稳定性和耐用性。
    - 环保材料:符合卤素自由标准,RoHS合规。
    - 灵活的定制选项:多种接触点数量和镀层选择,满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 消费电子产品:XF3M连接器常用于手机、平板电脑等设备内部的FPC/FFC连接,提供稳定可靠的信号传输。
    - 通信设备:在路由器、交换机等通信设备中,XF3M连接器可用于板间连接,确保高速数据传输。
    - 工业自动化:在工业自动化设备中,XF3M连接器可应用于传感器和控制单元之间的连接,提高系统整体的可靠性和稳定性。
    使用建议
    - 温度控制:确保工作环境温度在-30°C到85°C范围内,避免极端温度对连接器性能的影响。
    - 定期检查:在使用过程中,建议定期检查连接器的状态,确保连接稳固且无损坏。
    - 合理选择:根据实际应用需求选择合适的接触点数量和镀层类型,以实现最佳性能。

    兼容性和支持


    - 兼容性:XF3M连接器与标准的FPC/FFC电缆兼容,确保良好的互换性和通用性。
    - 支持和服务:OMRON为XF3M连接器提供了全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。用户可以通过OMRON官方网站或联系当地代表获取相关资料和支持。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 连接器插拔时出现异常声音 | 检查插拔方向是否正确,确保连接器处于锁定状态 |
    | 连接不稳定 | 检查连接器接触面是否有污物或损伤,必要时更换连接器 |
    | 插入时感到阻力过大 | 确保FPC/FFC电缆平整,避免过度弯曲 |

    总结和推荐


    总体而言,XF3M旋转背锁连接器是一款高性能、高可靠性的电子元器件产品,适合在各种高要求的应用环境中使用。它的独特设计和多项优势使其在市场上具备较强的竞争力。建议在需要高稳定性和可靠性连接的应用场合中使用XF3M连接器。如果您正在寻找一种能够提供卓越性能和长期使用寿命的连接解决方案,XF3M将是您的理想选择。

XF3M(1)-0915-1B参数

参数
针脚数 9pin
额定电流 500mA
板上高度 2mm
间距 1mm
端接 焊盘
扁平柔性类型 FFC,FPC
触头镀层
连接器/触头类型 底部
外壳颜色 自然色
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF3M(1)-0915-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-0915-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-0915-1B XF3M(1)-0915-1B数据手册

XF3M(1)-0915-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 1.265 ¥ 10.6893
100+ $ 1.0163 ¥ 8.5876
500+ $ 0.851 ¥ 7.1913
1000+ $ 0.8219 ¥ 6.9449
1500+ $ 0.6815 ¥ 5.7585
库存: 2460
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.92
