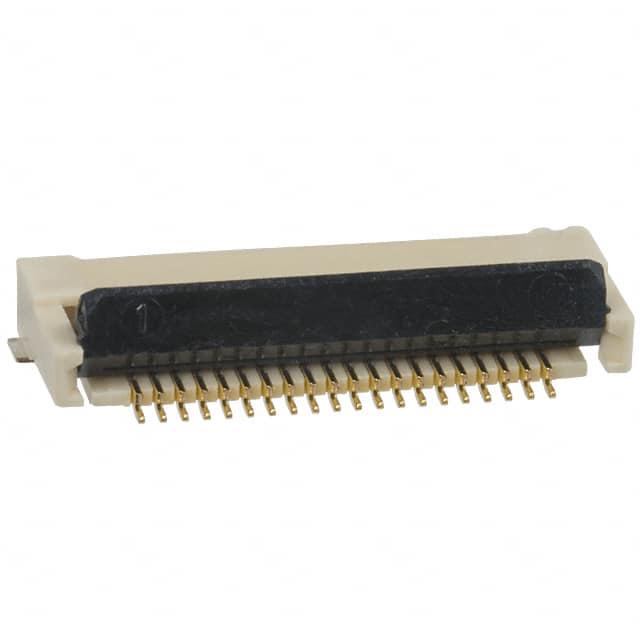

XF2M20151A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距20p FPC插座 FPC连接器, XF2M系列, 单排, 表面, 焊接
供应商型号: UA-XF2M20151A
供应商: 海外现货
标准整包数: 1500
OMRON/欧姆龙 FFC/FPC连接器 XF2M20151A

XF2M20151A概述

    电子元器件产品技术手册

    产品简介


    XF2M系列是欧姆龙公司推出的旋转背锁式连接器,适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)。这些连接器通过双重接触设计减少了零件数量,提供高可靠性和出色的作业效率。它们特别适合需要精细连接的应用领域,例如消费电子、通信设备及工业自动化系统等。

    技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大50 mΩ(在最大20 mV DC、100 mA条件下)
    - 绝缘电阻: 最小100 MΩ(在250 V DC条件下)
    - 介电强度: 在1分钟内承受250 V AC(泄漏电流最大为1 mA)
    - 插入耐久性: 20次
    - 工作温度范围: -30°C至85°C(无结霜或凝露条件)
    - 材料与表面处理:
    - 外壳: 聚合物液晶树脂(UL94 V-0),自然色
    - 滑块: 聚合物液晶树脂(UL94 V-0),黑色
    - 触点: 弹簧铜合金基底镍(2 μm),金镀层(0.15 μm)
    - 固定件: 铜合金锡镀层(1.5 μm)

    产品特点和优势


    - 双面接触设计: 减少了零件数量,提高了装配效率。
    - 适用厚度: 支持0.3 mm厚度的金镀层FPC/FFC。
    - 环保材料: 符合卤素自由标准,有害物质含量低于标准值。
    - 机械可靠性: 经过多次插拔测试,保证长期稳定使用。
    - 高电气性能: 具有较低的接触电阻和高的绝缘电阻,确保稳定的电气连接。

    应用案例和使用建议


    XF2M系列连接器在智能手机和平板电脑中得到广泛应用,用于内部组件间的连接。为了确保最佳效果,建议在装配过程中严格按照手册中的指引进行操作,并使用适当的工具和工艺。
    - 使用场景: 作为柔性电路板与主板之间的重要连接部分,如手机、平板电脑、便携式电子设备等。
    - 使用建议: 在安装过程中注意清洁,避免灰尘和污染物进入,从而减少接触不良的风险。定期检查连接器状态,以确保其持续可靠运行。

    兼容性和支持


    - 兼容性: 该产品可与其他采用相同规格的FPC/FFC兼容,易于集成到现有的电路设计中。
    - 支持与维护: 欧姆龙提供全面的技术支持和售后服务,用户可以通过其官方渠道获取详细的安装指南和故障排除文档。

    常见问题与解决方案


    - 问题: 插入后接触不稳定。
    - 解决方案: 检查连接器是否完全到位并锁紧。如果有必要,重新清洁接触区域。

    - 问题: 接触电阻偏高。
    - 解决方案: 确保没有外部污染或损坏。必要时,更换连接器或重新镀金。

    总结和推荐


    XF2M系列旋转背锁式连接器凭借其高效的双面接触设计、优异的电气性能和高可靠性,成为一款值得信赖的产品。特别是在精密电子产品领域,它提供了卓越的性能表现。建议在各种柔性电路板和柔性扁平电缆的应用中使用此系列产品。
    综上所述,我强烈推荐XF2M系列连接器给那些寻求高效、可靠的连接解决方案的客户。

XF2M20151A参数

参数
额定电流 500mA
触头镀层
外壳颜色 自然色
连接器/触头类型 底部
端接 焊盘
板上高度 2.1mm
针脚数 20pin
间距 500μm
扁平柔性类型 FPC
长*宽*高 14.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M20151A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M20151A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M20151A XF2M20151A数据手册

XF2M20151A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.3113 ¥ 2.6083
3000+ $ 0.2925 ¥ 2.4512
7500+ $ 0.2675 ¥ 2.2417
库存: 73500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 3912.45
