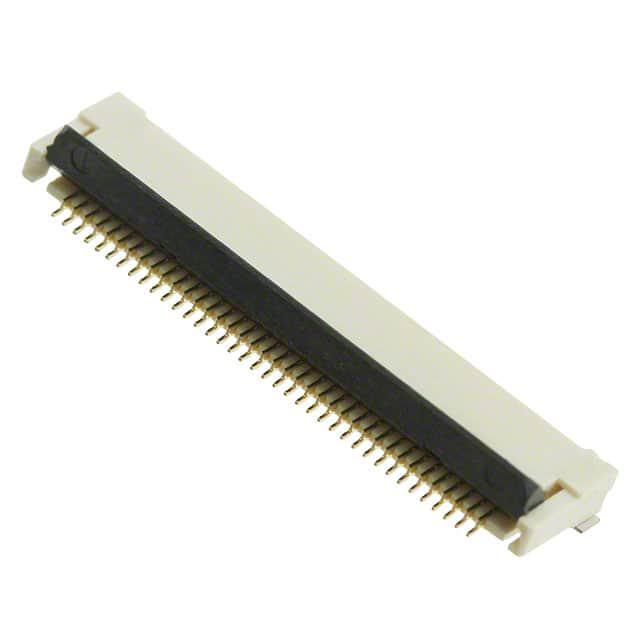

XF2M-3815-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 38pin 自然色 2.1mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: XF2M-3815-1A
供应商: 国内现货
标准整包数: 1500
OMRON/欧姆龙 FFC/FPC连接器 XF2M-3815-1A

XF2M-3815-1A概述

    # 电子元器件技术手册:XF2M Rotary Backlock Connector

    产品简介


    XF2M Rotary Backlock Connector(0.5毫米间距,双面接触)是一种适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的高可靠性连接器。它通过独特的旋转锁定设计提供了卓越的工作效率和稳定性,广泛应用于各种消费电子、工业控制设备和汽车电子产品等领域。

    技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大50 mΩ(20 mV DC最大,100 mA最大)
    - 绝缘电阻: 最小100 MΩ(250 V DC)
    - 耐压强度: 250 V AC持续1分钟(泄漏电流最大1 mA)
    - 插入寿命: 20次
    - 工作温度范围: -30°C至85°C(无冰冻或冷凝)
    - 适用FPC/FFC厚度: 0.3 mm(镀金型)
    材料与表面处理
    - 外壳: 聚酯碳酸树脂(UL94 V-0)/天然
    - 滑块: 聚酯碳酸树脂(UL94 V-0)/黑色
    - 接触件: 弹簧铜合金/镍基底(2 μm)
    - 镀金接触件: 0.15 μm
    - 固定夹: 铜合金/镀锡(1.5 μm)

    产品特点和优势


    XF2M Rotary Backlock Connector 的独特之处在于其双面接触设计,减少了零件数量,提高了装配效率。此外,其高耐压和低接触电阻使得其在严苛环境下仍能保持稳定的性能。该连接器还采用了环保材料,符合RoHS标准,并且不含卤素,符合当今绿色环保要求。

    应用案例和使用建议


    应用案例
    XF2M Rotary Backlock Connector 广泛应用于手机、平板电脑、智能穿戴设备等消费电子产品,以及工业控制设备和汽车电子产品。例如,在智能手机内部的电池接口中,XF2M连接器提供了可靠的电力传输路径。
    使用建议
    - 在安装过程中确保连接器和FPC/FFC之间的正确对齐,避免弯曲和过度压力。
    - 定期检查连接器的接触情况,确保良好的电气连接。
    - 确保工作环境温度不超出规定的范围,以防止由于极端温度引起的故障。

    兼容性和支持


    XF2M连接器与常见的FPC/FFC规格兼容,且具有较高的灵活性和可扩展性。OMRON提供全面的技术支持和售后服务,帮助客户解决在应用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查接触件是否有损坏或氧化,必要时更换连接器。 |
    | 接触电阻高 | 清洁接触件并重新插入,如果问题依旧,请更换连接器。 |
    | 插入困难 | 确保连接器和FPC/FFC正确对齐,避免强制插入。 |

    总结和推荐


    XF2M Rotary Backlock Connector 是一款集高可靠性、高效性于一体的优秀电子元器件。其独特的双面接触设计、高电气性能和广泛的适用性使其成为众多应用的理想选择。建议在需要高可靠性的场合使用该产品,如消费电子、工业控制和汽车电子等领域。如果您正在寻找一款性能稳定、绿色环保的连接器,XF2M将是您的理想选择。

XF2M-3815-1A参数

参数
连接器/触头类型 底部
针脚数 38pin
外壳颜色 自然色
额定电流 500mA
端接 焊盘
触头镀层
间距 500μm
板上高度 2.1mm
扁平柔性类型 FPC
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M-3815-1A厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M-3815-1A数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M-3815-1A XF2M-3815-1A数据手册

XF2M-3815-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
