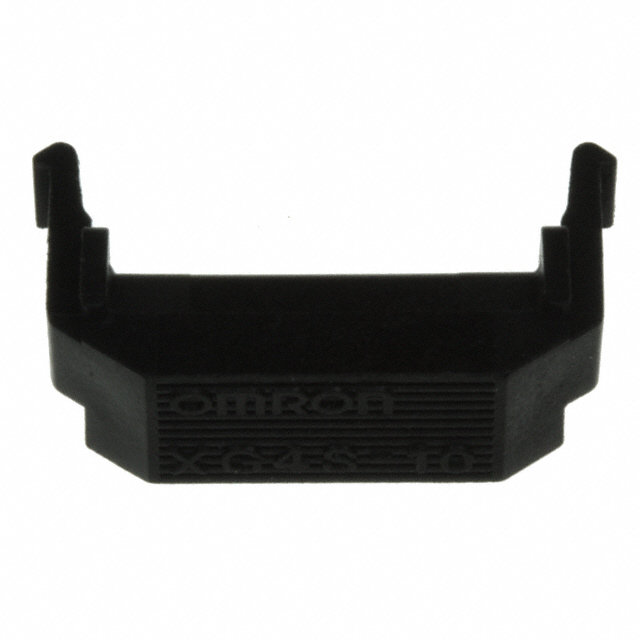

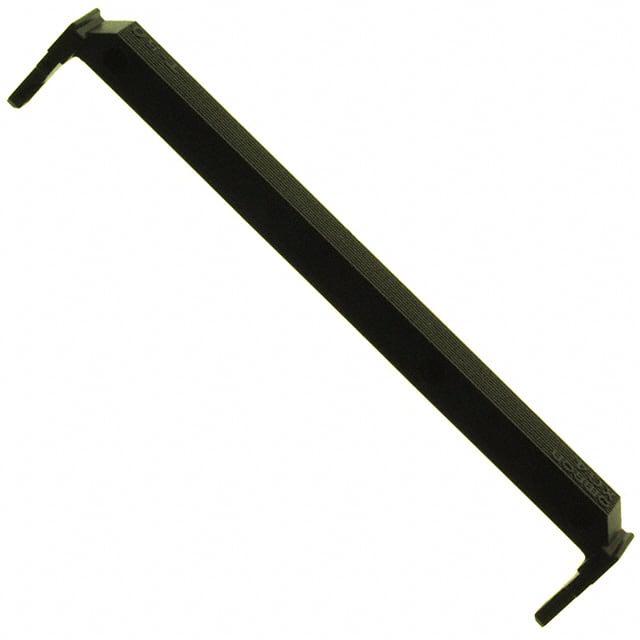

XG4S-1004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 10pin 应力消除 XG4 系列 16.9mm(长度)*7mm(高度)
供应商型号: CSJ-ST64467796
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG4S-1004

XG4S-1004概述

    Flat Cable Connectors XG4: A Comprehensive Overview

    1. 产品简介


    Flat Cable Connectors XG4 是一种主流电路板连接器,符合美国军事标准(MIL-STD-83503)。这些连接器通过改进设计提供了更高的可靠性和空间节约性。它们可以用于广泛的电子应用,包括航空航天、汽车、通信、工业自动化等。XG4 系列的特点在于其多功能性、可靠的机械和电气性能,以及易于安装和维护的设计。

    2. 技术参数


    Flat Cable Connectors XG4 的技术规格如下:
    - 额定电流:1 A(XG4M),最高可达 3 A(XG4E)。
    - 额定电压:250 VAC(XG4M)/ 300 VAC(XG4E)。
    - 接触电阻:最大 20 mΩ(在 20 mV 和 100 mA 条件下)。
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 下)。
    - 耐压强度:在 1 分钟内施加 500 VAC 电压,泄漏电流不超过 1 mA。
    - 插入力:每触点最大为 1.96 N。
    - 拔出力:最小 0.39 N(在测试工具下,厚度 t= 0.64 mm)。
    - 插拔寿命:50 次。
    - 工作温度范围:-55°C 至 105°C(低温条件下无冰冻)。

    3. 产品特点和优势


    Flat Cable Connectors XG4 具有以下独特功能和优势:
    - 高度可靠:新生产系统提升了可靠性。
    - 空间节约:可选的 Box-type Plugs(XG4C)节省空间。
    - 便捷的 IDC 插头:可用于接线(XG4E)。
    - 灵活的组合:XG-5 IDC Connectors、XG8 原始插头和 XG2 IDC Connectors 可以组合成无限数量的连接。
    - 锁扣机制:Original Plugs(XG8)和 Box-type Plugs(XG4C)可以通过锁扣固定。
    - 标准认证:符合 MIL 标准(MIL-C-83503)和 UL 标准(文件编号 E103202,除 XG4U 型号外)。

    4. 应用案例和使用建议


    Flat Cable Connectors XG4 广泛应用于各种电子设备中,例如:
    - 航空航天:用于机载控制系统和导航设备。
    - 工业自动化:用于机器人和工厂自动化系统。
    - 通信设备:用于数据传输和信号处理系统。
    使用建议:
    - 存储和运输:确保连接器存放在干燥且温度适宜的环境中,避免长时间保持锁扣处于中间位置。
    - 焊接条件:建议使用波峰焊,设定焊接温度在 250°C ±5°C 内,持续焊接时间在 5±1 秒内。

    5. 兼容性和支持


    - 兼容性:XG4 系列连接器与多种其他组件兼容,包括 XG5 离散线缆插头。
    - 支持和维护:Omron 提供技术支持和售后维护服务,确保客户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题 1:连接器无法正确锁定。
    - 解决方案:检查锁扣是否正确安装,确保按正确方向操作锁扣。

    - 问题 2:焊接过程中连接器变形。
    - 解决方案:在焊接前确保锁扣完全关闭或完全打开,避免半开状态。

    7. 总结和推荐


    Flat Cable Connectors XG4 是一款高度可靠、灵活多样的连接器,适用于各种电子应用。其独特的功能和优势使其在市场上具有很强的竞争能力。推荐用于需要高可靠性和灵活性的应用场景,如航空航天、工业自动化和通信设备。
    通过本综述,我们希望为您提供关于 Flat Cable Connectors XG4 的全面了解。如有进一步需求或疑问,请联系 Omron 客服获取更多支持。

XG4S-1004参数

参数
针脚数 10pin
配件类型 应力消除
配套使用/相关产品 XG4 系列
长*宽*高 16.9mm(长度)*7mm(高度)
零件状态 在售
包装方式 托盘

XG4S-1004厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4S-1004数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 配件 OMRON/欧姆龙 XG4S-1004 XG4S-1004数据手册

XG4S-1004封装设计

查看详情并下载
Symbol
Footprint
3D Model
