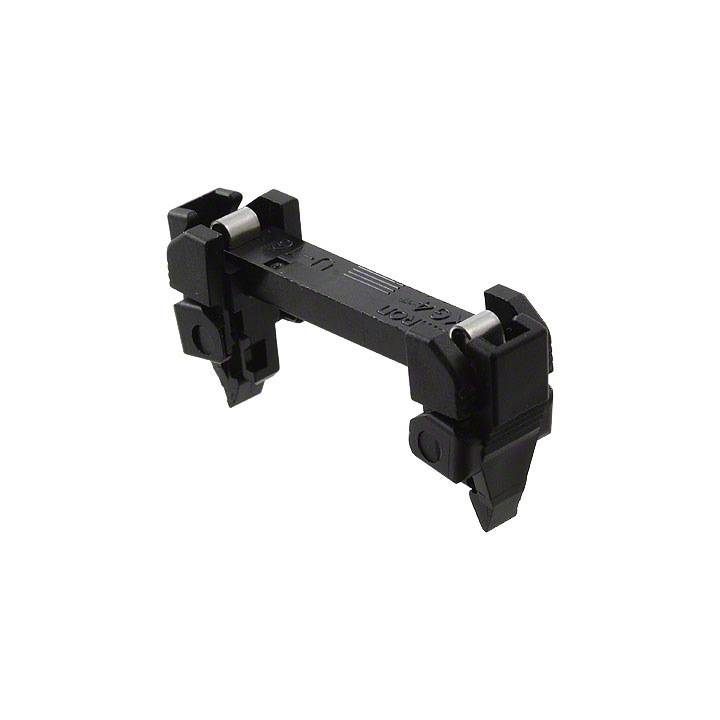

XG4U-1004

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙
产品描述: 10pin Strain Relief XG4 Series
供应商型号: XG4U-1004
供应商: Master
标准整包数: 200
OMRON/欧姆龙 矩形连接器 - 配件 XG4U-1004

XG4U-1004概述


    产品简介


    Flat Cable Connectors XG4 是一款主流电路板连接器,符合MIL标准并具有改进设计。这些连接器主要用于高密度布线和需要稳定连接的应用场合。本系列连接器提供多种型号,适用于不同需求,包括带锁的MIL插座、插头和板对板插座。

    技术参数


    - 额定电流:
    - XG4M: 1A
    - XG4M-U: 3A(根据使用的插座而异)

    - 额定电压:
    - XG4M: 250 VAC
    - XG4M-U: 300 VAC

    - 接触电阻:
    - 最大20 mΩ(在20 mV,最大100 mA时)
    - 绝缘电阻:
    - 最小1,000 MΩ(在500 VDC时)
    - 耐压强度:
    - 500 VAC,持续1分钟(漏电流:最大1 mA)
    - 总插入力:
    - 每个触点最大1.96 N
    - 拔出力:
    - 最小0.39 N(使用测试规,t=0.64 mm)
    - 插入寿命:
    - 50次
    - 工作温度范围:
    - -55°C 至 105°C(低温时无结冰现象)

    产品特点和优势


    - 可靠性提升: 新的生产系统提升了连接器的可靠性。
    - 节省空间: 盒式插头(XG4C)可以节省空间。
    - 多功能组合: 可以通过各种组合(如XG-5 IDC Connectors、XG8 Original Plugs和XG2 IDC Connectors)实现无尽的可能性。
    - 锁紧机构: 原始插头(XG8)和盒式插头(XG4C)可通过锁紧杆锁定。
    - 材料安全: RoHS合规材料。
    - MIL和UL标准: 符合MIL-C-83503和UL标准(文件号E103202,除XG4U外所有XG4模型)。

    应用案例和使用建议


    - 高密度布线: 适用于需要高密度布线的场合,如通信设备、医疗仪器等。
    - 可靠连接: 适用于要求高度可靠性的场合,如工业自动化、军事设备等。
    - 预装建议: 在安装前应确保主板已牢固固定。连接XG4M与Strain Relief时,应先尽量减少电缆的松弛,然后按示意图连接。

    兼容性和支持


    - 兼容性: XG4系列连接器可以与XG5系列的其他组件配合使用,包括用于离散电线的XG5M-N和用于平缆的XG4M。
    - 支持和维护: XG4系列连接器提供一系列配件,如Strain Relief和Semi-cover,便于安装和维护。

    常见问题与解决方案


    - 问题1: 插入力过大怎么办?
    - 解决方案: 确保每个触点的插入力不超过1.96 N。如需降低插入力,可检查电缆是否合适,或更换更适合的连接器型号。
    - 问题2: 连接器受损怎么办?
    - 解决方案: 立即停止使用损坏的连接器,并联系制造商进行替换。避免强行操作锁紧杆,以免进一步损坏。

    总结和推荐


    Flat Cable Connectors XG4是一款功能强大且可靠的连接器,适用于多种高密度布线和要求高可靠性的应用。其优越的性能和广泛的兼容性使其在市场上具备很高的竞争力。强烈推荐在高密度布线和高可靠性要求的应用中使用XG4系列连接器。

XG4U-1004参数

参数
配件类型 Strain Relief
配套使用/相关产品 XG4 Series
针脚数 10pin
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

XG4U-1004厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4U-1004数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 配件 OMRON/欧姆龙 XG4U-1004 XG4U-1004数据手册

XG4U-1004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ $ 0.9276 ¥ 7.7125
400+ $ 0.9025 ¥ 7.5041
600+ $ 0.7467 ¥ 6.2081
1000+ $ 0.6699 ¥ 5.5672
2600+ $ 0.6573 ¥ 5.3823
5000+ $ 0.6467 ¥ 5.296
7600+ $ 0.6372 ¥ 5.2182
10000+ $ 0.6372 ¥ 5.2182
库存: 400
起订量: 200 增量: 0
交货地:
最小起订量为:200
合计: ¥ 1542.5
