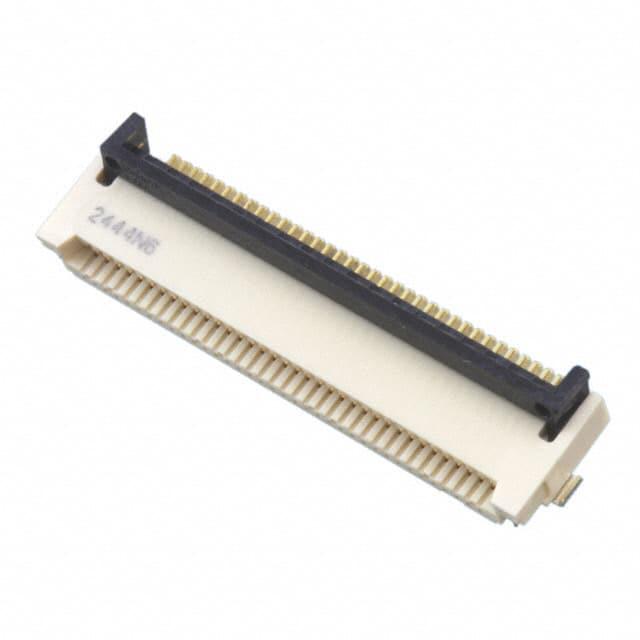

XF3M-3615-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距36p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: 2024936
供应商: 海外现货
标准整包数: 2
OMRON/欧姆龙 FFC/FPC连接器 XF3M-3615-1B-R100

XF3M-3615-1B-R100概述

    电子元器件产品概述:XF3M旋转背锁连接器

    产品简介


    XF3M旋转背锁连接器是一种专门设计用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的高精度连接器。这类连接器提供两种不同的接触间距:0.5毫米和1.0毫米,并且可以根据具体需求选择双面接触或上表面接触。此外,这些连接器还提供了镀金和镀锡两种不同的接触镀层选择,为不同应用场合提供了更多的灵活性。
    主要功能
    - 提供稳定的插入感:旋转背锁结构确保了FFC/FPC电缆的稳定插入,同时增强了连接可靠性。
    - 多样的型号选择:通过不同的接触间距、接触类型和镀层,用户可以根据具体应用要求灵活选择。
    - 高可靠性设计:采用高性能材料和制造工艺,确保长期稳定的使用效果。
    应用领域
    - 移动设备和消费电子产品
    - 通讯设备和网络基础设施
    - 汽车电子系统
    - 工业控制和自动化设备

    技术参数


    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏DC和100毫安条件下)
    - 绝缘电阻:最小100兆欧(在250伏DC条件下)
    - 耐压强度:250伏AC持续1分钟(泄漏电流最大1mA)
    - 插拔寿命:镀金:20次;镀锡:10次
    - 工作温度范围:-30°C至85°C(无冰冻或凝结情况)
    材料和镀层
    - 基材:滑块和外壳使用LCP树脂(UL94 V-0等级)
    - 接触材料:弹簧铜合金/镍基底(1.5微米),镀金(闪镀)或镀锡(1微米)
    - 保持部件:铜合金/镀锡(1微米)

    产品特点和优势


    - 双面和单面上面接触设计:适应不同空间布局需求,增强连接稳定性。
    - 高可靠性插拔寿命:镀金20次,镀锡10次,满足大多数应用需求。
    - 材料选用:使用符合UL标准的阻燃材料,确保安全性和可靠性。
    - 环境保护:符合RoHS标准,且卤素含量符合规定。

    应用案例和使用建议


    应用案例
    XF3M连接器广泛应用于各种消费电子产品中,如智能手机和平板电脑,确保信号传输的稳定性和可靠性。此外,在汽车电子领域,它们也被用于车载信息娱乐系统的内部布线。
    使用建议
    - 在安装过程中,确保插入的FFC/FPC厚度符合规范,以避免连接不良。
    - 避免将连接器暴露在极端温度下,以免影响其使用寿命。
    - 定期检查连接器的接触状况,确保长期可靠的连接。

    兼容性和支持


    - 兼容性:XF3M连接器能够与其他遵循相同标准的连接器和FFC/FPC材料兼容。
    - 技术支持:用户可以通过联系OMRON代表获取更多技术支持信息,包括特定型号的营销日期和可用针数。

    常见问题与解决方案


    - Q1:如何判断连接是否稳固?
    - A1:连接器设计有一个“Sure Lock”感觉,当插入到指定位置时会感觉到明显的锁定。若需要确认连接状态,可以观察连接器上的指示标记。
    - Q2:连接器插拔寿命为何有限制?
    - A2:由于长时间反复插拔会导致材料疲劳,因此连接器的插拔寿命设定了一个合理的上限。根据具体使用条件,用户可以选择镀金或镀锡版本以获得更长的使用寿命。

    总结和推荐


    XF3M旋转背锁连接器凭借其高度的可靠性、多样化的选择和广泛的应用场景,成为一种理想的连接解决方案。无论是对于工业控制系统还是消费电子领域,该连接器都展示了其出色的性能和优越性。因此,对于寻求高品质连接器的用户,强烈推荐考虑使用XF3M连接器。

XF3M-3615-1B-R100参数

参数
外壳颜色 自然色
间距 500μm
端接 焊盘
板上高度 2mm
触头镀层
扁平柔性类型 FFC,FPC
额定电流 500mA
连接器/触头类型 底部
针脚数 36pin
长*宽*高 22.1mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 盒装,卷带包装
