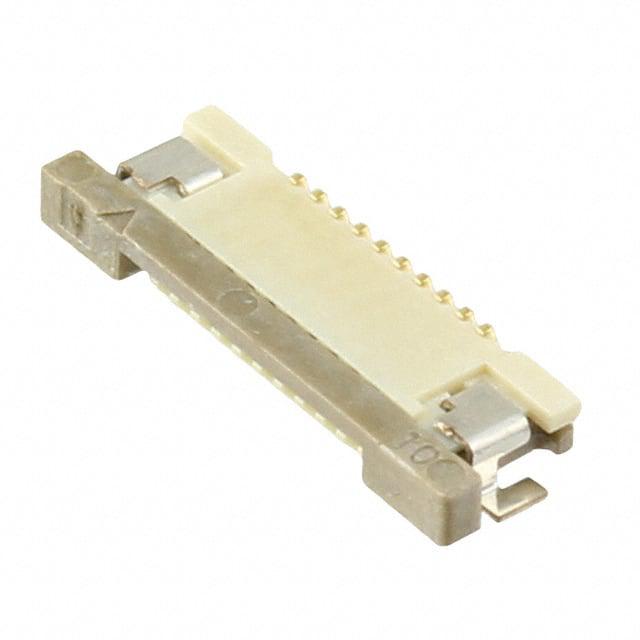

XF2L-1035-1A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 10pin 自然色 1.2mm FPC 500mA 金 底部 贴片安装
供应商型号: Z5306CT-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2L-1035-1A

XF2L-1035-1A概述

    #

    产品简介


    XF2L系列是Omron推出的一款ZIF(Zero Insertion Force)滑动锁定连接器,适用于FPC(Flexible Printed Circuit)连接。它具有业界最小的安装面积和体积,能够在有限的空间内提供高效的设计。该产品不仅适合空间受限的应用场合,还在电子设备的小型化和高性能需求方面提供了有力支持。
    主要功能和应用领域
    - 功能:实现FPC的零插入力连接,确保连接器的安全锁定和拔出,有效防止终端暴露。
    - 应用领域:适用于手机、平板电脑、便携式医疗设备等消费电子产品及通信设备。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤30 mΩ(最大值) |
    | 绝缘电阻 | ≥100 MΩ(最大值) |
    | 耐压 | 250 V AC(1分钟) |
    | 插入寿命 | 20次 |
    | 工作温度范围 | -30°C至+85°C(无冰冻或凝结) |

    产品特点和优势


    独特功能
    - 小尺寸:XF2L连接器在行业内具有最小的安装面积和体积,为紧凑设计提供了可能。
    - 安全锁定:采用可靠的滑动锁定机制,确保连接稳定可靠。
    - 环保材料:符合RoHS标准,且采用环保材料制造,不含卤素,对环境友好。
    市场竞争力
    - 在小型化设计日益重要的今天,XF2L连接器以其紧凑的设计和卓越的电气性能脱颖而出,特别适合高密度布线需求的应用场景。

    应用案例和使用建议


    应用场景
    - 手机:用于电池和主板之间的连接,减少板面空间。
    - 医疗设备:如便携式超声波设备,需要小型化且稳定的连接方案。
    使用建议
    - FPC厚度:适用于厚度为0.3mm的FPC。
    - 安装方向:根据具体应用选择合适的上侧或下侧安装型号。
    - 散热处理:尽管连接器的工作温度范围较宽,但在高温环境下仍需注意散热设计。

    兼容性和支持


    - 兼容性:XF2L连接器与Omron其他相关产品具有良好的兼容性,可以无缝集成到现有的设计方案中。
    - 支持和维护:Omron提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    常见问题
    1. 连接不稳固:检查是否正确安装锁紧机构,确保FPC完全插入。
    2. 接触不良:清洁连接器内部的灰尘和杂质,保证良好的接触性能。
    3. 插拔困难:确保锁紧机构正常运作,避免过度施力导致损坏。
    解决方案
    - 确保锁紧机构正确使用,并按照手册指示进行操作。
    - 定期清洁连接器以维持良好的电气性能。
    - 避免过度施力插拔连接器,以免造成物理损坏。

    总结和推荐


    综合评估
    XF2L系列连接器凭借其紧凑的设计、高可靠性以及广泛的应用范围,成为了电子设计工程师的理想选择。无论是针对消费电子还是医疗设备等应用,XF2L连接器都展示了其卓越的性能和灵活性。
    推荐使用
    总体来看,XF2L系列连接器是一款值得推荐的产品。它的优异表现和广泛应用使其成为多种高密度电路设计的首选。对于需要紧凑布局且追求高可靠性的应用场景,XF2L连接器无疑是最佳选择。

XF2L-1035-1A参数

参数
额定电流 500mA
针脚数 10pin
外壳颜色 自然色
扁平柔性类型 FPC
触头镀层
连接器/触头类型 底部
间距 500μm
板上高度 1.2mm
端接 焊盘
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
