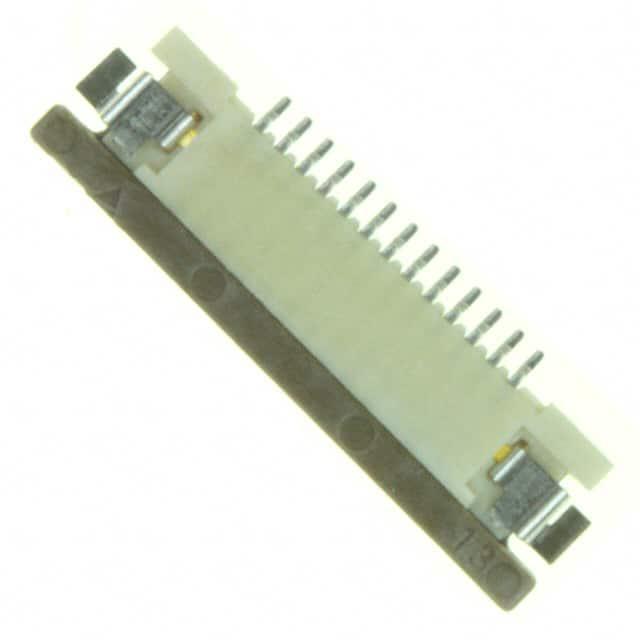

XF2L13351A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 13pin 自然色 1.2mm FPC 500mA 金 底部 贴片安装 11.4mm(长度)*3.45mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 FFC/FPC连接器 XF2L13351A

XF2L13351A概述

    XF2L ZIF Slide-locking Connector 技术手册

    1. 产品简介


    XF2L是一款专为柔性印刷电路板(FPC)设计的零间距同轴连接器。它采用0.5毫米间距的设计,能够为电子产品的板载设计提供更大的自由度。XF2L特别适用于需要高密度连接和紧凑布局的应用场景,如消费电子产品、移动通信设备和工业自动化系统等。

    2. 技术参数


    - 型号:XF2L(上侧模型)、XF2L(下侧模型)
    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大30 mΩ(在20 mV DC,100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压:250 V AC,持续1分钟(泄漏电流最大1 mA)
    - 插拔次数:20次
    - 工作温度范围:-30°C到85°C(无结冰或凝露情况)

    3. 产品特点和优势


    - 最小尺寸:行业领先的0.5毫米间距设计,确保在有限的空间内实现最大的板载效率。
    - 低高度:只有1.2毫米的高度,使得XF2L可以轻松安装在各种厚度的电路板上。
    - 安全锁定机制:采用稳固的滑动锁定结构,确保连接器的可靠性。
    - 环境友好:无卤素材料(最高900 ppm溴化物,900 ppm氯化物,1500 ppm溴化物加氯化物总和)符合RoHS标准。
    - 多种配置:提供多种引脚数选择,从4到30个不等,满足不同的应用需求。

    4. 应用案例和使用建议


    - 消费电子产品:XF2L广泛应用于智能手机和平板电脑中,能够高效利用有限的内部空间,提高产品设计灵活性。
    - 移动通信设备:XF2L支持多种引脚数,适用于不同型号的手机和通信模块,确保信号传输的稳定性和可靠性。
    - 工业自动化系统:XF2L坚固的设计使其能够在严苛的工业环境中长期稳定工作,是理想的自动化设备连接解决方案。
    使用建议:
    - 在进行组装前,确保所有组件干净且无尘。
    - 插入FPC时,请按照制造商的指导手册操作,以避免损坏连接器或FPC。
    - 定期检查连接器状态,及时更换磨损严重的部件。

    5. 兼容性和支持


    - 兼容性:XF2L可与其他主流电子元器件及设备兼容,确保整体系统的兼容性和稳定性。
    - 支持:OMRON提供全面的技术支持,包括安装指导、故障排查和售后服务,以确保客户获得最佳的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查是否有异物堵塞连接器,确保正确对齐插头。 |
    | 连接不稳定 | 确保FPC完全插入且锁定到位。 |

    7. 总结和推荐


    综上所述,XF2L是一款集小尺寸、高可靠性和环保设计于一体的ZIF滑动锁定连接器。它不仅适用于各种消费电子产品和工业自动化系统,还具备出色的环境适应能力和长久的工作寿命。因此,我们强烈推荐XF2L连接器给需要高效、紧凑连接解决方案的工程师和技术人员。

XF2L13351A参数

参数
间距 500μm
额定电流 500mA
板上高度 1.2mm
端接 焊盘
扁平柔性类型 FPC
触头镀层
连接器/触头类型 底部
外壳颜色 自然色
针脚数 13pin
长*宽*高 11.4mm(长度)*3.45mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
