XH5F-8015-N

厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 1.27mm 2 80pin 1A 金 黑色 SMD,P=1.27mm,卧贴 贴片安装
供应商型号: 39-XH5F-8015-NTR-ND
供应商: Digi-Key
标准整包数: 560

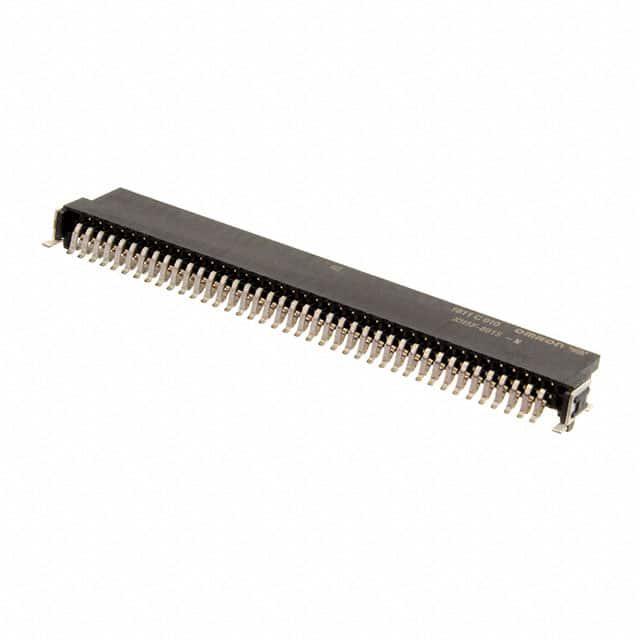

OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XH5F-8015-N

XH5F-8015-N概述


    产品简介


    XH5-N系列半间距SMT连接器是一种专门设计用于电路板之间及电缆连接的SMT(表面贴装技术)连接器。这些连接器的引脚间距为1.27毫米,适用于多种电子设备的内部连接需求。产品系列包括直角插头、直通插座、直通插头和直角插座等多种型号,支持各种连接方式,如板对板、线对板等。

    技术参数


    - 外形尺寸:直角插头、直通插座等不同类型的具体尺寸见技术手册中的详细表格。
    - 额定电流:1安培
    - 额定电压:100伏交流电
    - 接触电阻:最大25毫欧(在20毫伏直流下,100毫安最大)
    - 绝缘电阻:最小1000兆欧(在500伏直流下)
    - 耐压强度:500伏交流电持续1分钟(泄漏电流:最大1毫安)
    - 插入寿命:500次
    - 工作温度范围:-55°C至+105°C(无冷凝或结冰条件)

    产品特点和优势


    - 多用途连接:可以应用于板对板、板对电缆的连接。
    - 精确安装:通过定位支柱确保电路板的准确安装。
    - 兼容性强:支持回流焊接,适合自动化生产。
    - 环境适应性强:能够在广泛的温度范围内稳定工作,具备出色的环境适应性。
    - 阻燃材料:使用UL94 V-0级的LCP材料,符合环保标准。

    应用案例和使用建议


    应用案例:
    XH5-N系列连接器被广泛应用于消费电子产品、工业控制设备和汽车电子系统等领域。例如,在智能电视的主板连接中,它们能提供稳定的信号传输;在汽车ECU(电子控制单元)的连接中,它们则能保证可靠的电气连接。
    使用建议:
    - 在组装过程中,建议使用金属模板进行助焊膏印刷,并确保模板厚度为0.18至0.20毫米。
    - 避免在连接器上施加过大的力,以免导致针脚变形或损坏。
    - 连接时应确保连接器完全到位,以保证接触可靠性。

    兼容性和支持


    - 兼容性:该系列产品可以与其他品牌的半间距连接器兼容,但需要在实际应用前进行测试验证。
    - 技术支持:制造商提供详细的使用手册和技术支持服务,确保客户能够顺利使用并获得必要的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器安装后接触不良 | 确保连接器完全到位,并检查是否有异物进入连接部分。 |
    | 插入或拔出时感觉阻力大 | 使用适当的力度,避免过大力度造成针脚变形。 |
    | 插头或插座的针脚出现弯曲 | 调整安装角度或重新安装,避免过度弯曲。 |

    总结和推荐


    XH5-N系列半间距SMT连接器凭借其优良的设计、可靠的技术参数和广泛的适用范围,成为众多应用场合的理想选择。无论是对于消费电子还是工业控制领域,该系列连接器都表现出色,特别是在恶劣环境下依然能保持稳定的性能。我们强烈推荐该产品,相信它能为您的设计提供可靠的连接解决方案。

XH5F-8015-N参数

参数
针脚数 80pin
触头镀层 - 配接
防护等级 -
排数 2
触头镀层厚度 - 配接 -
类型 Push-Pull,Socket
间距-配接 1.27mm
额定电流 1A
颜色 黑色
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XH5F-8015-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5F-8015-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XH5F-8015-N XH5F-8015-N数据手册

XH5F-8015-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
560+ $ 5.6 ¥ 46.8651
库存: 560
起订量: 560 增量: 1
交货地:
最小起订量为:560
合计: ¥ 26244.45
