XF3M(1)-1015-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 1mm 10pin 自然色 2mm FFC,离散导线 500mA 金 底部 SMD,P=1mm,卧贴 贴片安装 14.6mm*6.4mm*6.4mm
供应商型号: XF3M(1)-1015-1B
供应商: 国内现货
标准整包数: 1500

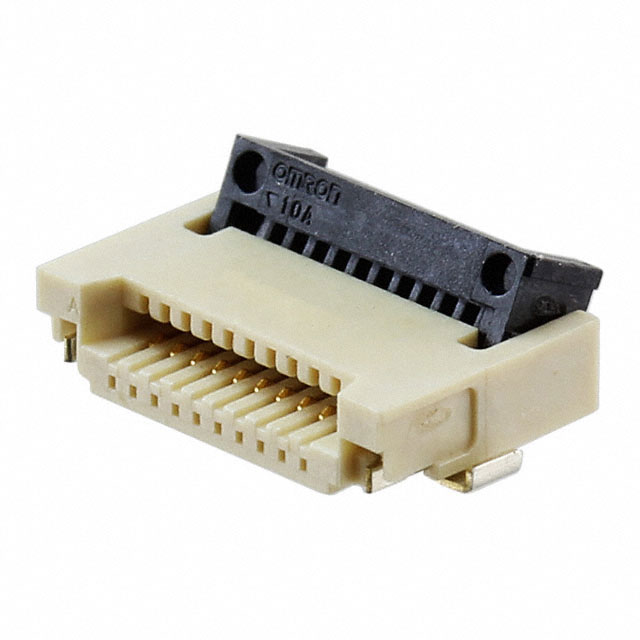

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-1015-1B

XF3M(1)-1015-1B概述


    产品简介


    XF3M Rotary Backlock Connector(0.5-mm 和 1.0-mm 芯间距)
    XF3M系列旋钮式背锁连接器主要用于柔性扁平电缆(FPC)和柔性印刷电路(FFC)的应用中。该连接器通过改进的FPC/FFC电缆插入方式,确保正确连接并提供清晰的锁定感,有效提高使用可靠性。该产品具有多种型号,可满足不同应用场景的需求。

    技术参数


    - 型号:提供0.5mm或1.0mm芯间距的型号,支持双面接触或单面上方接触。
    - 镀层选项:金或锡电镀层,其中锡电镀仅适用于双面接触的型号。
    - 连接器配置:提供多种引脚数配置,最高可达80个引脚。
    - 额定电流:0.5A(AC/DC)
    - 额定电压:50V(AC/DC)
    - 接触电阻:最大50mΩ(在20mV DC最大值,100mA最大值下)
    - 绝缘电阻:最小100MΩ(在250V DC下)
    - 耐压强度:250V AC(持续1分钟,泄漏电流:最大1mA)
    - 插入耐久性:金电镀20次,锡电镀10次
    - 工作温度范围:-30°C至85°C(无结霜或凝露)
    - 材质与表面处理:
    - 外壳:LCP树脂(UL94 V-0)
    - 滑块:LCP树脂(UL94 V-0)黑色
    - 接触片:弹簧铜合金/镍基底(1.5μm)电镀金
    - 锁紧片:铜合金/锡镀层(1μm)

    产品特点和优势


    XF3M系列旋钮式背锁连接器具备以下独特功能和优势:
    - 改进的FPC/FFC电缆插入方式,便于安装和维护。
    - 高质量的材料和表面处理保证了产品的耐用性和长寿命。
    - 丰富的型号选择,适用于各种不同的应用场景和需求。
    - 符合RoHS标准,且为无卤素设计,环保友好。

    应用案例和使用建议


    应用案例
    XF3M连接器适用于多种电子产品,如便携式医疗设备、笔记本电脑和平板电脑的连接器接口、以及其他需要高可靠性的连接场景。
    使用建议
    1. 在插入FPC/FFC时,应确保插头对准并完全插入。
    2. 定期检查连接器的状态,确保没有明显的物理损伤或磨损。
    3. 使用适当的工具和正确的插入方法以避免损坏连接器。

    兼容性和支持


    - 兼容性:XF3M连接器可以与符合特定尺寸要求的FPC/FFC厚度(0.3mm)和标准的连接器接头进行配合。
    - 支持和服务:提供详尽的技术文档和客户支持,帮助客户快速解决问题和获得技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认插入力是否足够,检查是否正确插入。 |
    | 插入后接触不良 | 检查接触片是否有脏污或磨损。 |
    | 插头或插座变形 | 仔细检查是否有物理损伤或过度挤压。 |

    总结和推荐


    XF3M系列旋钮式背锁连接器凭借其优良的设计、出色的电气特性和广泛的适用范围,在众多应用中表现出色。结合其可靠的机械性能和环保特性,这款连接器是一个值得信赖的选择。综上所述,强烈推荐使用XF3M连接器以提升您的电子产品的整体质量和用户体验。

XF3M(1)-1015-1B参数

参数
间距 1mm
外壳颜色 自然色
扁平柔性类型 FFC,离散导线
板上高度 2mm
连接器/触头类型 底部
端接 焊盘
针脚数 10pin
触头镀层
额定电流 500mA
长*宽*高 14.6mm*6.4mm*6.4mm
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF3M(1)-1015-1B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-1015-1B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-1015-1B XF3M(1)-1015-1B数据手册

XF3M(1)-1015-1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
