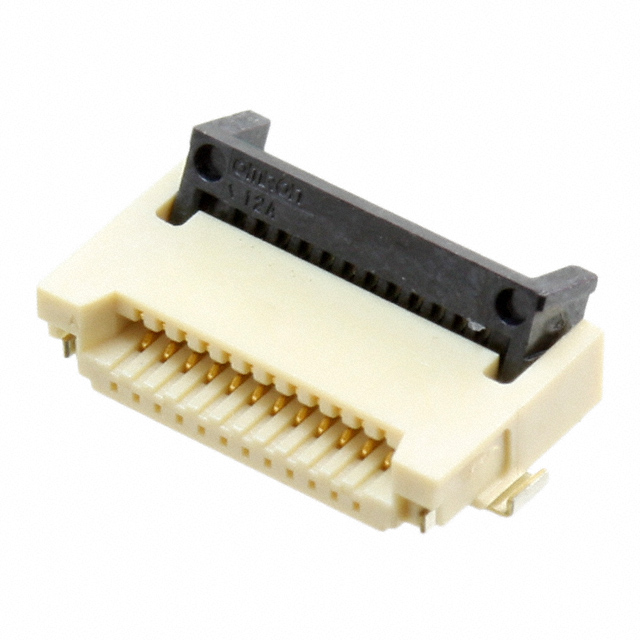

XF3M-1215-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距12p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: J-OMRO-0112585
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M-1215-1B-R100

XF3M-1215-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M Rotary Backlock Connector 是一种专为柔性扁平电缆(FPC)和柔性电路电缆(FFC)设计的高性能连接器。它提供了改进的插入性能,并通过可靠的锁紧感确认正确的连接状态。XF3M 支持两种不同的间距:0.5毫米和1.0毫米,同时提供双侧接触和上侧接触的型号选择。

    技术参数


    - 额定电流: 0.5安培(AC/DC)
    - 额定电压: 50伏特(AC/DC)
    - 接触电阻: 最大50毫欧(在20毫伏DC最大电压和100mA最大电流下)
    - 绝缘电阻: 最小100兆欧(在250伏特DC下)
    - 耐压强度: 250伏特AC持续1分钟(漏电流最大1mA)
    - 插入耐用性: 镀金触点:20次;镀锡触点:10次
    - 工作温度范围: -30°C 至 +85°C(无冰霜或凝结)

    产品特点和优势


    1. 改进的插入性能: 提供轻松插入FPC/FFC电缆的功能。
    2. 可靠的锁紧感: 用户可以确认连接器已正确锁定。
    3. 多样化的规格: 提供0.5毫米和1.0毫米间距的选择,以及双侧和上侧接触的型号。
    4. 环保材料: 使用无卤素材料,符合RoHS标准。

    应用案例和使用建议


    - 应用案例: XF3M 广泛应用于移动设备、智能手表、平板电脑和其他便携式电子设备中,确保这些设备内部电路板之间的稳定连接。
    - 使用建议: 在安装时应确保插入FPC/FFC电缆到正确的深度,并检查锁紧感以确认正确的连接状态。对于频繁插拔的应用,建议使用镀金触点以提高耐用性。

    兼容性和支持


    - 兼容性: XF3M 具有良好的兼容性,适用于大多数柔性电路和FPC/FFC的应用。
    - 支持: 产品由Omron公司提供支持和维护服务,用户可以通过官方渠道获取技术支持和售后咨询。

    常见问题与解决方案


    - Q1: 如何确认连接器已正确锁定?
    - A1: 用户可以通过感受明显的锁紧感来确认连接器已经正确锁定。
    - Q2: 何时需要更换连接器?
    - A2: 如果在多次插拔后连接器的锁紧感减弱或失效,建议及时更换连接器。

    总结和推荐


    XF3M Rotary Backlock Connector 提供了出色的插入性能和可靠的锁紧感,特别适合在便携式电子设备中使用。其多功能的设计和环保材料使得它在市场上具有很强的竞争力。总的来说,我们强烈推荐这款产品用于需要稳定连接的电子设备中。

XF3M-1215-1B-R100参数

参数
针脚数 12pin
间距 500μm
端接 焊盘
外壳颜色 自然色
板上高度 2mm
额定电流 500mA
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
触头镀层
长*宽*高 10.1mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF3M-1215-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-1215-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-1215-1B-R100 XF3M-1215-1B-R100数据手册

XF3M-1215-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
