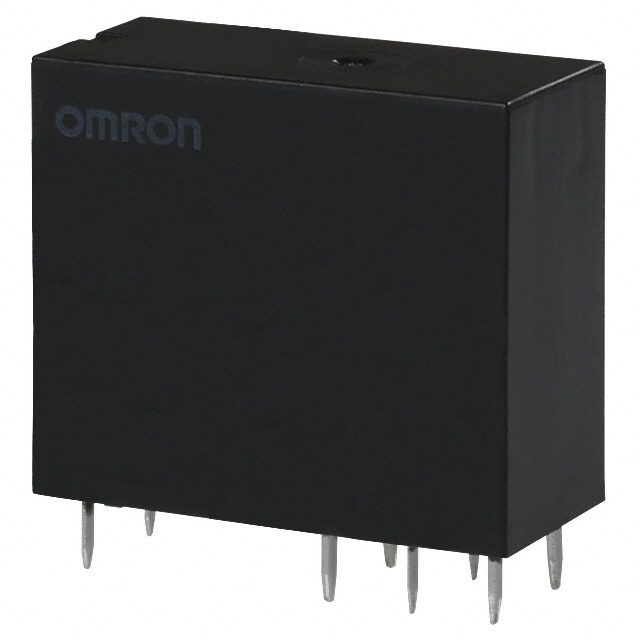

G2R-24 DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm*13mm*25.5mm
供应商型号: 266123
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2R-24 DC48

G2R-24 DC48概述

    G2R PCB Power Relay 技术手册概述

    产品简介


    G2R PCB Power Relay 是一款通用型继电器,适用于单极开关(10 A)和双极开关(5 A)。它被设计用于提供安全可靠的电路控制,具有卓越的绝缘强度(5,000 V)和高浪涌电阻(10,000 V)。这款继电器既可用于交流电路,也可用于直流电路,具备高可靠性和稳定性。

    技术参数


    以下是G2R系列继电器的主要技术参数:
    | 参数 | 值 |

    | 继电器类型 | 单极/双极 |
    | 额定电流 | 10 A / 5 A |
    | 额定电压 | 5 VDC, 6 VDC, 12 VDC, 24 VDC, 48 VDC, 100 VDC |
    | 最大电压 | 140%(23°C) |
    | 功耗 | 0.9 W(60 Hz) |
    | 线圈温度 | 23°C |
    | 操作时间 | 15 ms(最大值) |
    | 释放时间 | AC:10 ms(最大值),DC:5 ms(最大值) |
    | 最大操作频率 | 机械:18,000 次/小时,电气:1,800 次/小时 |
    | 绝缘电阻 | 1,000 MΩ(最小值) |
    | 绝缘强度 | 5,000 VAC(50/60 Hz,1 分钟) |
    | 抗震性 | 10 到 55 Hz,0.75 mm 单振幅 |
    | 抗冲击性 | 销毁:1,000 m/s² |
    | 工作温度范围 | -40°C 至 70°C |
    | 工作湿度范围 | 5% 至 85% |

    产品特点和优势


    G2R PCB Power Relay 的独特之处在于其安全设计和高可靠性。例如,它具有高浪涌电阻(10,000 V)和强大的绝缘能力(5,000 V),使其能够在严苛环境下正常运行。此外,该继电器支持双极和单极配置,满足不同应用需求。

    应用案例和使用建议


    G2R PCB Power Relay 可广泛应用于工业自动化、通信设备、医疗设备和家用电器等领域。例如,在智能家居系统中,它可以用作智能插座的控制开关,实现远程控制和自动化管理。在选择使用时,建议根据具体的应用场景选择合适的额定电流和电压,并确保电路设计符合相关标准。

    兼容性和支持


    G2R系列继电器提供了多种封装和连接方式,以适应不同的安装需求。它们兼容全波整流器和超声波清洁器,方便在各种环境中使用。厂商还提供了一系列的支持服务,包括技术咨询和故障排除,确保用户能够顺利使用和维护这些设备。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:继电器操作不稳定
    - 解决方案: 检查线圈电压是否符合要求,并确保电源稳定。

    - 问题:触点磨损严重
    - 解决方案: 更换新的继电器,或者考虑使用高容量或高灵敏度型号。
    - 问题:频繁跳闸
    - 解决方案: 检查负载是否超过额定值,并进行适当的电路保护。

    总结和推荐


    总体而言,G2R PCB Power Relay 在技术和可靠性方面表现出色,是市场上的一款优秀产品。它的多功能性和广泛的适用范围使其成为众多应用的理想选择。如果您需要一个高性能且可靠的继电器,强烈推荐使用G2R系列继电器。

G2R-24 DC48参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*25.5mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-24 DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-24 DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-24 DC48 G2R-24 DC48数据手册

G2R-24 DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
