首页  >  产品百科  >  GX-JC03

GX-JC03

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 653-GXJC03
供应商: Mouser
标准整包数: 1

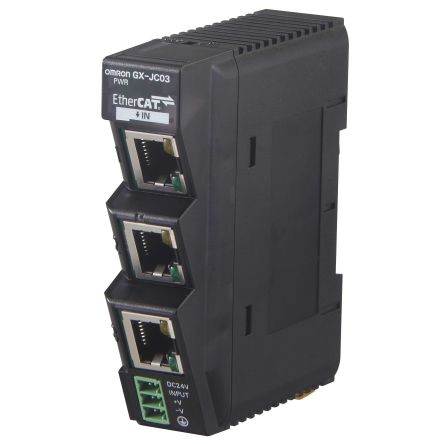

OMRON/欧姆龙 其他工具 GX-JC03

GX-JC03概述

    EtherCAT Junction Slave (GX-JC03/JC06) 技术手册解析

    1. 产品简介


    EtherCAT Junction Slave (GX-JC03/JC06) 是一种专门设计用于实现灵活布线解决方案的以太网总线扩展设备。它主要用于开放网络的以太网控制,特别适合于实现超级高速机器控制。该设备可以作为EtherCAT网络中的中间节点,允许通过菊链和分支方式实现复杂系统的布线。

    2. 技术参数


    - 型号: GX-JC03 / GX-JC06
    - 端口数量:
    - GX-JC03: 3个端口(1入2出)
    - GX-JC06: 6个端口(1入5出)
    - 电源电压范围: 20.4 VDC 至 28.8 VDC (24 VDC ±15%)
    - 电流消耗:
    - GX-JC03: 80 mA
    - GX-JC06: 170 mA
    - 工作温度范围: -10°C 至 55°C
    - 存储温度范围: -25°C 至 65°C
    - 相对湿度范围: 25% 至 85%(无凝露)

    3. 产品特点和优势


    紧凑尺寸: GX-JC03 的宽度仅为25mm,为工业界最小尺寸之一,有助于节省安装空间。GX-JC06 则为更复杂的应用提供了更多的端口选择。
    长距离供电能力: 设备可在24VDC下运行,并支持长达28.8VDC的电压输入,能够应对长距离布线带来的电压降。
    自适应接口: 支持自动MDI/MDIX,可以自动适应直连线和交叉线,简化布线过程。

    4. 应用案例和使用建议


    应用案例: 在自动化生产线中,EtherCAT Junction Slave 可以作为中间节点,连接多个传感器和执行器,实现高效的数据交换和控制。
    使用建议:
    - 确保所有连接符合标准规范,尤其是针对危险区域的应用。
    - 在布线时应考虑到长距离布线可能导致的电压降,避免因电压不足导致设备失效。

    5. 兼容性和支持


    - 认证标准: CE、cULus(适用于危险环境)。
    - 兼容性: 支持与多种EtherCAT设备和系统无缝集成。
    - 支持与维护: 用户可通过联系OMRON代表获取技术支持和服务。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源电压是否在规定范围内(20.4VDC至28.8VDC),确保连接正确无误。

    - 问题: 数据传输不稳定。
    - 解决方案: 检查所有连接线是否牢固,必要时重新配置EtherCAT网络参数。

    7. 总结和推荐



    总结

    :
    EtherCAT Junction Slave (GX-JC03/JC06) 提供了卓越的灵活性和可靠性,特别是在需要紧凑设计和高可靠性的应用场景中。其优秀的电气特性和广泛的工作环境适应性使其成为自动化控制领域的理想选择。
    推荐:
    对于寻求高性能EtherCAT网络扩展解决方案的用户,强烈推荐使用EtherCAT Junction Slave (GX-JC03/JC06)。其出色的性能和广泛的兼容性使其成为众多应用场景的理想选择。

GX-JC03厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

GX-JC03数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 GX-JC03 GX-JC03数据手册

GX-JC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 553.9752 ¥ 4681.0904
10+ $ 500.955 ¥ 4233.0698
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4681.09
