XF3M(1)-0915-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距9p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: 2025032
供应商: 海外现货
标准整包数: 5

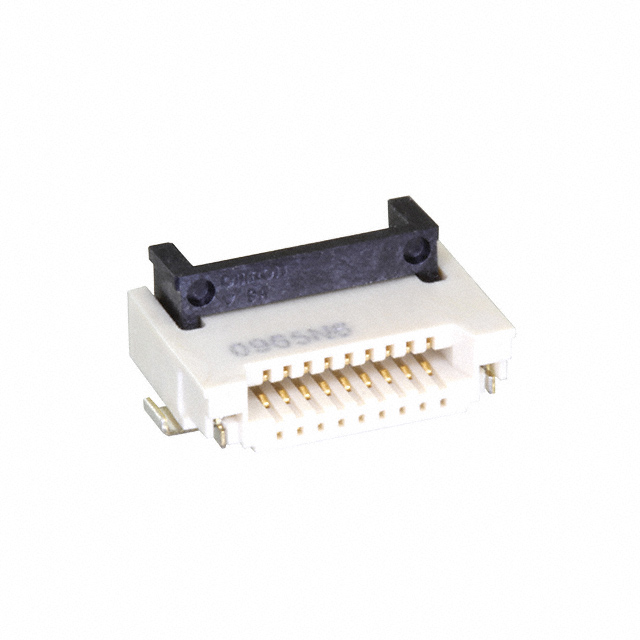

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-0915-1B-R100

XF3M(1)-0915-1B-R100概述


    产品简介


    XF3M旋转背锁连接器是一款适用于柔性扁平电缆(FPC)和柔性印刷电路板(FFC)的连接器,设计上提供更易插入的FPC/FFC电缆,并确保连接时的可靠性和确定性。这种连接器有多种型号,涵盖0.5毫米和1.0毫米间距的版本,可选双面接触和单面上侧接触。此外,它们提供镀金和镀锡两种表面处理选项,满足不同的应用需求。

    技术参数


    - 额定电流: 0.5安培(AC/DC)
    - 额定电压: 50伏特(AC/DC)
    - 接触电阻: 最大50毫欧(在20毫伏DC和100毫安的最大条件下)
    - 绝缘电阻: 最小100兆欧(在250伏DC下)
    - 耐压强度: 在交流电下250伏特持续1分钟(漏电流最大1毫安)
    - 插拔寿命:
    - 镀金:20次
    - 镀锡:10次
    - 工作温度范围: -30°C到85°C(无结冰或凝露条件)
    材料与镀层
    - 外壳材料: LCP树脂(UL94 V-0),自然色和灰色
    - 滑块材料: LCP树脂(UL94 V-0),黑色
    - 接触材料: 弹簧铜合金/镍基底(1.5微米)
    - 接触镀层: 镀金(闪光层)
    - 保持夹材料: 铜合金/镀锡(1微米)

    产品特点和优势


    - 改进的插入性: 旋转背锁设计使得FPC/FFC电缆更容易插入。
    - 可靠性: 连接确认的感觉保证了连接的稳定性。
    - 多样的配置: 提供多种间距和接触类型的组合,满足不同应用的需求。
    - 环保材料: 符合RoHS标准且无卤素要求。
    - 高耐久性: 镀金连接器可达20次插拔寿命。

    应用案例和使用建议


    XF3M旋转背锁连接器广泛应用于需要高密度、紧凑布局和可靠连接的场合。例如,在消费电子设备、手持设备、便携式医疗设备等领域。使用时,为了提高连接器的使用寿命和可靠性,建议按照制造商的指导进行正确的插拔操作,并注意保持接触区域的清洁。

    兼容性和支持


    XF3M系列旋转背锁连接器与各种FPC/FFC电缆兼容,但具体型号需要根据应用的具体需求来选择。Omron提供详尽的技术文档和专业支持,以帮助用户选择合适的型号并确保正确安装。

    常见问题与解决方案


    1. 问题: 插入或拔出时感觉不顺畅。
    - 解决方案: 检查连接器是否正确安装,确保没有异物进入。
    2. 问题: 接触电阻偏高。
    - 解决方案: 清洁连接器和电缆接口,确保镀层没有损坏。
    3. 问题: 使用一段时间后出现接触不良。
    - 解决方案: 更换连接器,特别是频繁使用的型号,推荐使用镀金版本以获得更好的耐久性。

    总结和推荐


    总体来看,XF3M旋转背锁连接器是一款可靠且多功能的产品,特别适合对空间和性能有高要求的应用。其出色的插入性、耐用性和多种配置选项使其在市场上具有很强的竞争力。我们强烈推荐这一系列的产品给那些需要高性能连接器的工程师和制造商。

XF3M(1)-0915-1B-R100参数

参数
触头镀层 -
额定电流 500mA
间距 1mm
针脚数 -
板上高度 -
外壳颜色 自然色
端接 焊盘
连接器/触头类型 -
扁平柔性类型 -
长*宽*高 13.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
包装方式 散装

XF3M(1)-0915-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-0915-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-0915-1B-R100 XF3M(1)-0915-1B-R100数据手册

XF3M(1)-0915-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
