G5LA-14-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 19.8mm*15.6mm*15.6mm
供应商型号: N-G5LA-14-DC24
供应商: 云汉优选
标准整包数: 1

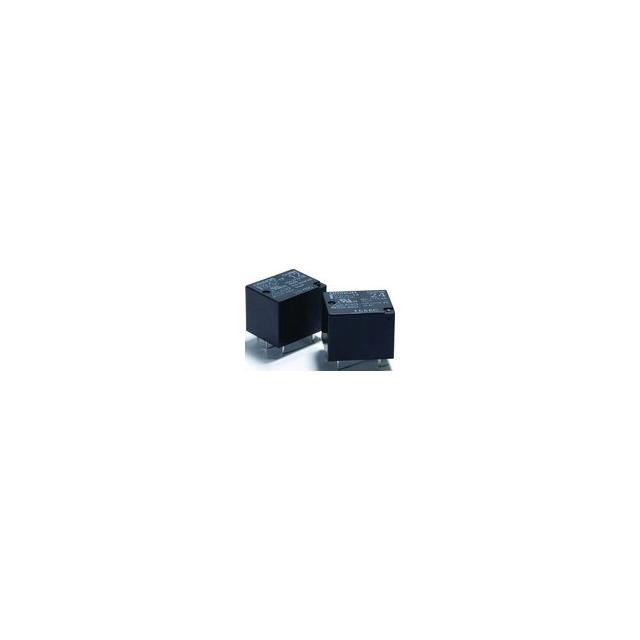

OMRON/欧姆龙 其他继电器 G5LA-14-DC24

G5LA-14-DC24概述


    产品简介

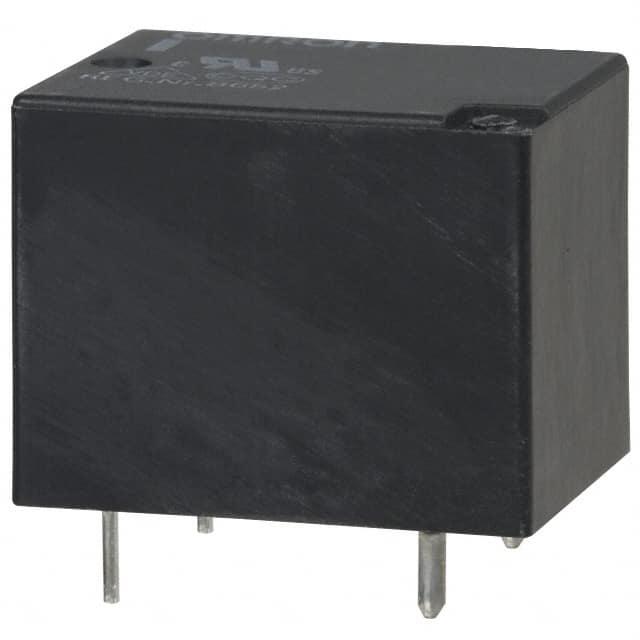

    PCB Relay G5LA 是一款用于印刷电路板(PCB)的电磁继电器,它采用单极双掷(SPDT)设计,能够处理高达10安培的电流。这款继电器不仅经济实惠,而且拥有标准接线端口,适用于各种工业和自动化控制系统。G5LA 的主要功能是实现电路的通断控制,从而在控制系统中起到关键作用。它广泛应用于电力设备、家用电器、通信设备以及工业自动化等领域。

    技术参数


    - 额定电压:5 VDC 至 48 VDC
    - 额定电流:最高可达10 A @ 250 VAC 或 24 VDC
    - 额定负载:最大切换功率为 2500 VA,10 A @ 250 VAC
    - 接触电阻:≤100 mΩ
    - 必须操作电压:75% 最大额定电压
    - 必须释放电压:10% 最小额定电压
    - 功耗:360 mW
    - 绝缘等级:UL Class F 级
    - 耐压能力:在50/60 Hz 下,最大为 2000 VAC
    - 接触寿命:机械 10,000,000 次,电气 100,000 次
    - 环境温度:操作 -40°C 到 85°C,存储 -40°C 到 85°C
    - 环境湿度:操作 35% 至 85%,存储 35% 至 85%

    产品特点和优势


    1. 高可靠性:G5LA 继电器具备高耐冲击和振动能力,能够在恶劣环境中保持稳定运行。
    2. 通用性:采用标准终端接线,方便集成到各种应用中。
    3. 安全认证:通过 VDE0435 和 CSA 认证,确保产品符合国际安全标准。
    4. 灵活的电源选择:支持多种直流电压输入,适应不同的应用场景。
    5. 优秀的隔离性能:提供 2000 VAC 的绝缘强度,确保安全操作。

    应用案例和使用建议


    应用案例:G5LA 继电器在智能电网设备中广泛应用,用于远程控制开关和保护电路。例如,在太阳能逆变器系统中,该继电器可以作为过流保护开关。
    使用建议:
    1. 环境因素:由于该继电器在极端环境下具有良好的性能,建议在高湿度或极端温度条件下使用时采取适当的防护措施。
    2. 电磁干扰:避免将该继电器放置在高电磁干扰区域,以免影响其正常操作。
    3. 热管理:在长期高负荷操作下,注意散热,防止因过热导致的性能下降。

    兼容性和支持


    兼容性:G5LA 继电器与市面上大多数标准印刷电路板兼容,可以在多种平台和设备上无缝集成。
    支持:制造商提供全面的技术支持,包括安装指南、故障排查和售后维修服务。购买后还可以获得详细的产品文档和应用实例。

    常见问题与解决方案


    1. 问:继电器在操作过程中发出异常声音?
    答:检查是否电源电压波动过大或触点间存在异物。如果电源稳定且无异物,则可能是内部零件松动,需要进行检修。
    2. 问:继电器无法正常释放?
    答:确认电源电压是否低于必须释放电压,并检查是否有机械卡滞现象。
    3. 问:继电器寿命较短?
    答:检查使用环境是否超出规定范围,如温度、湿度过高,或者负载电流超载。如果以上条件均正常,则可能需要更换更高质量的继电器以延长使用寿命。

    总结和推荐


    总结:PCB Relay G5LA 是一款性能卓越的电磁继电器,以其高可靠性、灵活性和安全性在众多应用场景中表现出色。经过严格的测试验证,它在多种恶劣环境中依然能保持优异的工作表现。
    推荐:鉴于其广泛的适用性和出色的性能表现,强烈推荐在需要高可靠性的自动化控制系统中使用 G5LA 继电器。无论是新项目还是替换老旧部件,这款继电器都能为您的系统提供可靠的控制和保护。

G5LA-14-DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 19.8mm*15.6mm*15.6mm
安装方式 通孔安装
包装方式 散装,托盘

G5LA-14-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5LA-14-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5LA-14-DC24 G5LA-14-DC24数据手册

G5LA-14-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.113 ¥ 10.4066
300+ $ 1.03 ¥ 9.6305
1000+ $ 0.9792 ¥ 9.1555
3000+ $ 0.9486 ¥ 8.8694
8000+ $ 0.9078 ¥ 8.4879
库存: 56105
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1040.66
