首页  >  产品百科  >  XR2A3221N

XR2A3221N

产品分类: 用于IC/晶体管的插座
厂牌: OMRON/欧姆龙
产品描述: Conn DIP Socket SKT 32 POS 2.54mm Solder ST Thru-Hole
供应商型号:
供应商:
标准整包数: 0

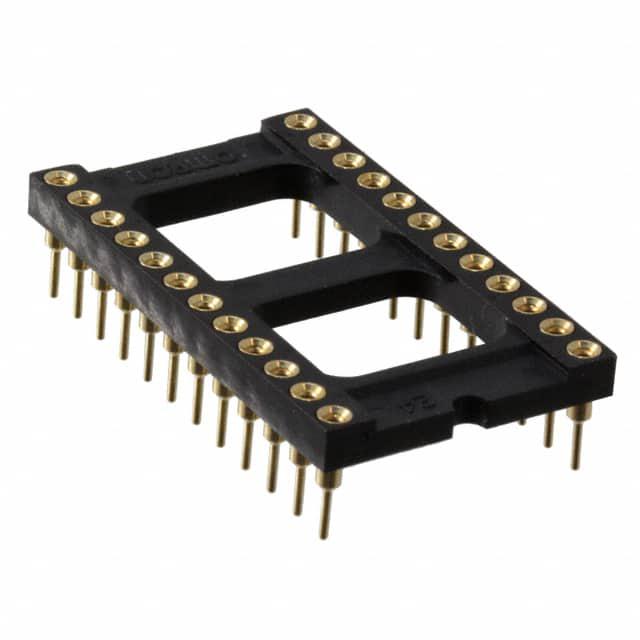

OMRON/欧姆龙 用于IC/晶体管的插座 XR2A3221N

XR2A3221N概述

    IC Sockets XR2 技术手册

    1. 产品简介


    OMRON的IC插座系列(XR2)是专为高速数据处理而设计的理想选择。这些插座采用圆柱形针脚和四点接触结构,确保长期稳定运行,并能承受剧烈振动和冲击。这些插座适合用于各种集成电路(IC),具有开放框架、封闭框架、单排、载带式DIP端子、绕线端子、焊套端子和低轮廓DIP端子等多种形式,提供广泛的选择范围。

    2. 技术参数


    - 接触力:插针力 ≤ 3.92 N,拔针力 ≥ 0.64 N(带金镀层)
    - 额定电流/电压:1 A / 300 VAC
    - 接触电阻:≤ 20 mΩ(20 mV, 100 mA最大)
    - 绝缘电阻:≥ 1,000 MΩ(500 VDC)
    - 介电强度:1,000 VAC(泄漏电流 ≤ 1 mA)
    - 插入耐久性:100次(0.75 µm金镀层),50次(0.25 µm金镀层),20次(锡镀层)
    - 环境温度:工作温度 -55°C 至 +125°C(无冰点)

    3. 产品特点和优势


    - 耐用性:采用了圆柱形针脚和四点接触设计,确保长期稳定运行并能承受振动和冲击。
    - 易于安装:插入孔较大,便于轻松插入IC引脚。
    - 广泛的终端选择:多种类型的终端选项,适应不同的应用需求。
    - 认证:符合UL和CSA标准。
    - 新型锡镀产品系列:提供更多选择,适用于特定应用。

    4. 应用案例和使用建议


    - 适用场景:适合高速数据处理、自动化控制、通信设备等应用场景。
    - 使用建议:
    - 确保焊接时外套筒不突出电路板通孔。
    - 插拔IC时建议使用专门工具,避免损坏电路板和引脚。
    - 使用焊接条件:焊温250±5°C,连续焊接时间不超过5秒。

    5. 兼容性和支持


    - 兼容性:兼容各种IC和电路板,特别是需要紧凑安装的应用。
    - 支持服务:厂商提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q1: 如何正确焊接?
    - A1: 确保外套筒不突出电路板通孔,避免流入焊锡。
    - Q2: 如何安全移除IC?
    - A2: 使用专用工具XY2C-0101或XY2C-0103,避免使用螺丝刀或测试棒。

    7. 总结和推荐


    OMRON的IC Sockets XR2系列以其出色的可靠性和多样性,在高速数据处理和其他高要求应用中表现出色。其独特的四点接触设计、优异的机械性能和广泛的支持使得其在市场上具备极强的竞争力。强烈推荐使用此系列产品。

XR2A3221N参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

XR2A3221N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XR2A3221N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 用于IC/晶体管的插座 OMRON/欧姆龙 XR2A3221N XR2A3221N数据手册

XR2A3221N封装设计

查看详情并下载
Symbol
Footprint
3D Model
