首页  >  产品百科  >  XF2M-5415-1AH-R100

XF2M-5415-1AH-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距54p FPC插座 FPC连接器, XF2M系列, 印刷电路板安装
供应商型号: XF2M-5415-1AH-R100
供应商: Master
标准整包数: 5

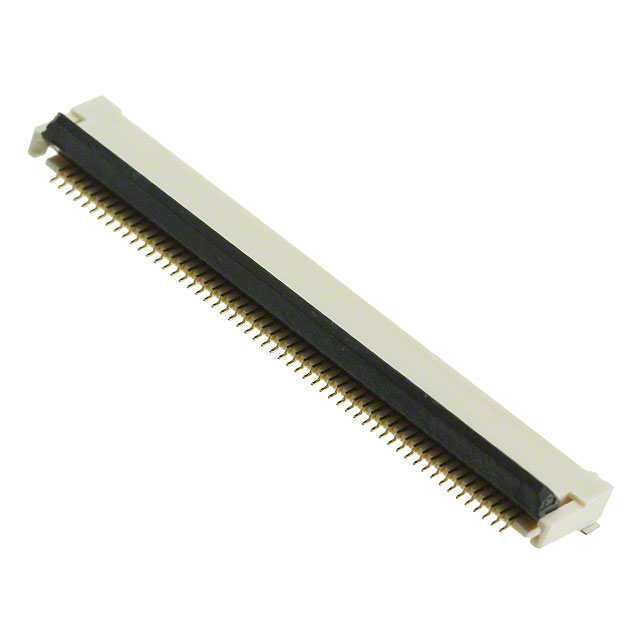

OMRON/欧姆龙 FFC/FPC连接器 XF2M-5415-1AH-R100

XF2M-5415-1AH-R100概述


    产品简介


    XF2M Rotary Backlock Connector 是一款专为柔性扁平电缆(FPC)和柔性印刷电路板(FFC)设计的高可靠性连接器。该连接器采用0.5毫米间距的双面接触设计,可减少零件数量,提高工作效率。广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 额定电流: 0.5A AC/DC
    - 额定电压: 50V AC/DC
    - 接触电阻: 最大50毫欧(在最大20mV DC、100mA条件下)
    - 绝缘电阻: 最小100兆欧(在250V DC条件下)
    - 耐压强度: 在1分钟内达到250V AC(泄漏电流最大1mA)
    - 插入寿命: 20次
    - 工作温度范围: -30°C至85°C(无冰霜或冷凝)
    - 适用FPC/FFC厚度: 0.3mm(镀金型)

    产品特点和优势


    1. 双面接触设计: 减少零件数量,提高组装效率。
    2. 环保材料: 采用无卤素材料,符合RoHS标准,对环境友好。
    3. 高可靠性: 额定电流和电压值满足大多数应用场景需求。
    4. 宽工作温度范围: 能够适应各种恶劣的工作环境。

    应用案例和使用建议


    应用案例
    XF2M Rotary Backlock Connector 常用于智能手表、手机屏幕连接、打印机头连接等。例如,在智能手机中,它能确保屏幕和主板之间的稳定连接。
    使用建议
    1. 确保安装时接触部分清洁,避免灰尘和杂质影响接触效果。
    2. 在高温环境下使用时,需注意环境温度,确保不超过额定工作温度范围。
    3. 定期检查连接器的磨损情况,及时更换以保证可靠性。

    兼容性和支持


    - 兼容性: 适用于多种FPC和FFC,厚度为0.3mm的镀金型。
    - 支持: 供应商提供详尽的技术支持和售后服务,包括安装指导和维修服务。如需进一步咨询或技术支持,请联系当地OMRON代表。

    常见问题与解决方案


    1. 问题: 连接器在插入过程中出现卡顿。
    - 解决方案: 检查接触部分是否有异物或脏污,进行清洁后再尝试插入。
    2. 问题: 接触电阻过高。
    - 解决方案: 确保安装过程严格按照技术手册要求操作,检查所有连接部位是否牢固。
    3. 问题: 连接器无法插入到位。
    - 解决方案: 检查插入部分是否有误或尺寸不符,必要时请重新确认所用FPC/FFC的尺寸规格。

    总结和推荐


    XF2M Rotary Backlock Connector 在高可靠性、紧凑设计和易于组装方面表现出色,是一款值得信赖的连接器产品。其广泛的应用领域和优良的环境适应性使其成为众多应用场景的理想选择。鉴于其卓越的性能和广泛应用,我们强烈推荐该产品。对于需要高可靠性的场合,这款连接器无疑是最佳选择之一。

XF2M-5415-1AH-R100参数

参数
外壳颜色 -
板上高度 -
触头镀层 -
端接 焊盘
连接器/触头类型 -
扁平柔性类型 -
间距 500μm
针脚数 -
额定电流 500mA
长*宽*高 31.1mm(长度)*6.2mm(高度)
安装方式 贴片安装
包装方式 卷带包装

XF2M-5415-1AH-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M-5415-1AH-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M-5415-1AH-R100 XF2M-5415-1AH-R100数据手册

XF2M-5415-1AH-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.9657 ¥ 42.0595
50+ $ 3.8924 ¥ 32.3636
100+ $ 3.7965 ¥ 31.5661
300+ $ 3.5712 ¥ 29.2444
500+ $ 2.9846 ¥ 24.4409
1000+ $ 2.7789 ¥ 22.7562
2500+ $ 2.7652 ¥ 22.6439
5000+ $ 2.7652 ¥ 22.6439
库存: 1192
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 210.29
直接购买
加入购物车
