XF3M(1)-1515-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距15p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: 39-XF3M(1)-1515-1B-R100TR-ND
供应商: Digi-Key
标准整包数: 100

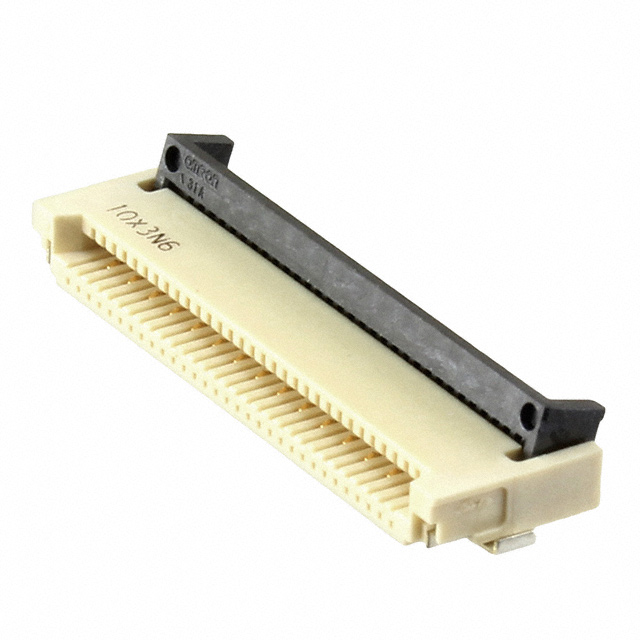

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-1515-1B-R100

XF3M(1)-1515-1B-R100概述

    电子元器件产品技术手册:XF3M Rotary Backlock Connector

    产品简介


    XF3M Rotary Backlock Connector 是一种专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的高可靠性连接器。该连接器具有多种型号,适用于不同的应用场景和需求。XF3M 连接器通过独特的旋转锁定机制提供出色的插入性能,并确保 FPC/FFC 电缆的正确连接,从而提升整体系统的可靠性和耐用性。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大 50 mΩ(在 20 mV DC 最大值和 100 mA 最大值下)
    - 绝缘电阻:最小 100 MΩ(在 250 V DC 下)
    - 耐压强度:250 V AC 持续 1 分钟(漏电流:最大 1 mA)
    - 插入耐久性:镀金触点:20 次;镀锡触点:10 次
    - 工作温度范围:−30°C 至 85°C(无结霜或冷凝)

    产品特点和优势


    XF3M Rotary Backlock Connector 的主要优势在于其独特的旋转锁定机制,可以显著改善 FPC/FFC 电缆的插入性能,并确保连接器在每次操作时都能提供可靠的锁紧感觉。此外,该连接器还具备以下特点:
    - 支持 0.5 mm 和 1.0 mm 节距的两种型号
    - 提供双面接触和上部接触两种设计(上部接触仅支持 0.5 mm 节距)
    - 采用镀金或镀锡触点,提供更高的电气性能和更好的耐磨性
    - 适用厚度为 0.3 mm 的 FPC/FFC 电缆

    应用案例和使用建议


    XF3M 连接器广泛应用于各种电子设备中,例如智能手机、平板电脑、笔记本电脑以及其他需要高可靠性的消费电子设备。以下是其实际应用场景及使用建议:
    - 智能手机:XF3M 可以用于连接摄像头模组、显示屏等关键组件,确保高稳定性和耐久性。
    - 平板电脑:适用于连接触摸屏、键盘模块等部件,保证信号传输的可靠性。
    - 穿戴设备:由于 XF3M 的小巧尺寸和高性能,非常适合用于智能手表、健康监测设备等小型电子产品中。
    使用建议:
    1. 在安装 XF3M 连接器之前,务必确认所使用的 FPC/FFC 电缆厚度符合 0.3 mm 的标准。
    2. 使用过程中避免过度弯曲或拉扯 FPC/FFC 电缆,以免影响连接器的使用寿命。
    3. 定期检查连接器的状态,如发现异常应及时更换或维修。

    兼容性和支持


    XF3M 连接器与其他主流的 FPC/FFC 电缆兼容,无需担心适配问题。制造商 OMRON 提供全面的技术支持和服务,包括产品的选型指导、定制化服务和售后维护等。

    常见问题与解决方案


    - 问题一:连接器在插入 FPC/FFC 电缆后无法正常锁定?
    解决办法:请确认电缆是否正确对齐并插入到位。如果仍然无法锁定,请联系技术支持。
    - 问题二:连接器的插入耐久性不足?
    解决办法:检查是否使用了正确的型号和触点类型。镀金触点适用于较高次数的插拔,而镀锡触点适用于较低次数的插拔。

    总结和推荐


    XF3M Rotary Backlock Connector 是一款集高性能和高可靠性于一身的电子元器件。其独特的旋转锁定机制不仅提高了连接的稳定性和耐用性,还在电气特性和工作环境方面表现出色。对于追求高质量、高可靠性的应用场合,强烈推荐使用 XF3M 连接器。

XF3M(1)-1515-1B-R100参数

参数
外壳颜色 -
间距 1mm
扁平柔性类型 FFC,FPC
额定电流 500mA
连接器/触头类型 底部
板上高度 2mm
触头镀层
针脚数 15pin
端接 焊盘
安装方式 贴片安装
包装方式 卷带包装

XF3M(1)-1515-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-1515-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-1515-1B-R100 XF3M(1)-1515-1B-R100数据手册

XF3M(1)-1515-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.3544 ¥ 19.703
200+ $ 2.0996 ¥ 17.5706
300+ $ 2.018 ¥ 16.8883
500+ $ 1.9365 ¥ 16.2059
700+ $ 1.9059 ¥ 15.95
1000+ $ 1.8753 ¥ 15.6942
2500+ $ 1.7229 ¥ 14.4184
库存: 100
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1970.3
