G9SP-N10D

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 输入输出模块, G9SP系列, 16输出, 24V 直流
供应商型号: Z6045-ND
供应商: Digi-Key
标准整包数: 1

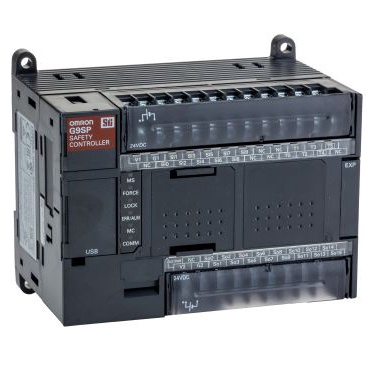

OMRON/欧姆龙 其他工具 G9SP-N10D

G9SP-N10D概述

    安全控制器 G9SP 产品技术手册

    1. 产品简介


    安全控制器 G9SP 是一种专为小型到中型机械设备设计的安全控制器。该产品能够实现复杂的安全控制功能,支持多种输入输出单元以适应不同规模的应用需求。G9SP 可通过以太网或串行连接进行诊断和监控,适用于各种安全设备,如非接触式开关和安全垫。它配备了独特的编程软件,可以轻松设计、验证、标准化和重用安全控制程序。该产品符合 ISO 13849-1 (PLe/Category 4) 和 IEC 61508 (SIL3) 标准。

    2. 技术参数


    | 参数 | 规格 |

    | 输入端口数量 | 10/20 |
    | 输出端口类型 | 安全输出:4/16/8;标准输出:4 |
    | 输出电流 | 安全输出:300 mA (总电流),标准输出:60 mA |
    | 额定电压 | 24 VDC (20.4至26.4 VDC -15% +10%) |
    | 尺寸 | 86 x 85 x 110 mm |
    | 工作温度范围 | 0至+55°C |
    | 存储温度范围 | -20°C至+75°C |
    | 防护等级 | IP20 |
    | 环境湿度范围 | 10%至90%(无冷凝) |

    3. 产品特点和优势


    - 易于编程: G9SP 配备独特的编程软件,能够简化复杂的控制系统设计。
    - 多种配置选项: 提供三种不同的 CPU,具有不同的 I/O 数量和类型的扩展单元,满足多样化的应用需求。
    - 高可靠性: 拥有多项国际认证,确保了产品的可靠性和安全性。
    - 远程监控: 支持通过以太网或串行连接进行远程监控和诊断。
    - 集成多种功能: 包括单光束安全传感器、非接触式门开关等多种安全设备。

    4. 应用案例和使用建议


    案例一: 在一台注塑机上安装 G9SP 安全控制器,当紧急停止开关被按下时,电机电源立即关闭,并保持关闭状态直到紧急停止开关释放且复位开关被按下。这确保了操作员在处理故障时的安全。
    使用建议:
    - 在安装 G9SP 之前,确认所有安全设备的配置数据正确无误。
    - 妥善保护安装环境,避免因电磁干扰或高温导致设备损坏。
    - 在使用过程中,定期检查和测试安全功能以确保其正常运行。

    5. 兼容性和支持


    G9SP 安全控制器兼容多种 OMRON 的安全输入设备和其他第三方设备,如 D40A/D40Z 非接触式门开关。厂商提供详细的配置指南和支持文档,如《G9SP系列安全控制器主机连接手册》(Cat. No. Z924),帮助用户进行系统连接和配置。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统无法启动 | 检查电源连接和 I/O 线路连接是否正确。 |
    | 安全输出不工作 | 确认安全输出设置正确且外部负载在额定范围内。 |
    | 编程软件无法安装 | 确保管理员权限已授予,操作系统版本与软件要求匹配。 |

    7. 总结和推荐


    G9SP 安全控制器凭借其多功能性、可靠性和易用性,在中小型机械设备的安全控制领域表现出色。它不仅满足了多项国际安全标准,还提供了详尽的技术支持和丰富的兼容性。强烈推荐给需要高效、安全控制系统的企业和个人用户。如果您需要处理复杂的安全控制任务,G9SP 安全控制器将是您的理想选择。

G9SP-N10D参数

参数
安装方式 DIN导轨安装,底座安装
零件状态 在售
包装方式 散装

G9SP-N10D厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
