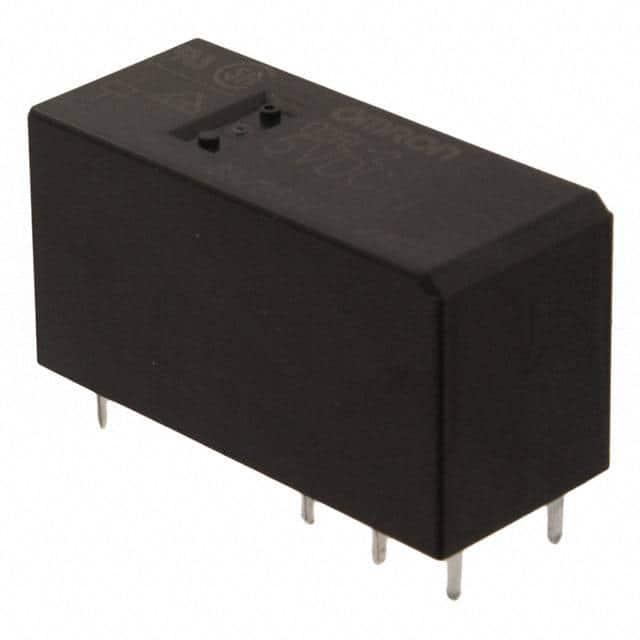

G2RL-2 DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 中间继电器, G2RL系列, 5V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: 3650579
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RL-2 DC5

G2RL-2 DC5概述

    G2RL PCB Power Relay 技术手册

    产品简介


    G2RL PCB Power Relay 是一款低轮廓功率继电器,最大高度为15.7毫米,适用于微型设备的安装。该系列提供了多种单极、双极、高容量(16安培)类型和高灵敏度类型(250毫瓦)的继电器选择。这些继电器广泛应用于家用电器、办公自动化设备和工业机械等领域。

    技术参数


    - 额定电流:标准型、高容量型、高灵敏度型分别为12A、16A、10A(详见技术手册)
    - 额定电压:5VDC、12VDC、24VDC、48VDC
    - 必须动作电压:最大值为额定电压的70%,最小值为额定电压的10%
    - 最大电压:5VDC下的最大电压为130%(85°C时)
    - 最大开关电压:440VAC、300VDC
    - 接触电阻:初始值100毫欧
    - 绝缘电阻:最小值为1000兆欧
    - 抗振动能力:最大加速度为1000米/秒²
    - 抗冲击能力:最大加速度为1000米/秒²
    - 环境温度:-40°C到85°C(不结冰、无凝露条件)
    - 环境湿度:5%到85%(不结冰、无凝露条件)
    - 认证:UL、CSA、EN/IEC、VDE、CQC认证

    产品特点和优势


    - 低轮廓设计:15.7毫米的最大高度,适合微型设备的应用
    - 多种型号:提供单极、双极、高容量和高灵敏度等多种型号选择
    - 高可靠性:通过多项国际认证,确保产品在严苛环境下的稳定运行
    - 高性能:具有高耐压、高接触电流等特性,适用于各种复杂的应用环境

    应用案例和使用建议


    - 家用电器:例如冰箱、空调等,用于控制电路的通断
    - 办公自动化设备:例如打印机、复印机等,用于实现设备间的自动控制
    - 工业机械:例如生产线上的控制系统,用于实现自动化操作
    使用建议:
    1. 在使用前应根据实际工作条件检查继电器的特性。
    2. 避免将继电器暴露在含有腐蚀性气体的环境中,以防止连接故障。
    3. 在继电器操作后,应用额定电压至少100毫秒,以确保持电电压不低于额定电压的50%。

    兼容性和支持


    - 兼容性:与各种电子设备和系统具有良好的兼容性
    - 支持:可通过Omron销售代表获取技术支持和售后服务

    常见问题与解决方案


    - 问题:继电器无法正常工作
    - 解决方案:确认接线正确,检查输入电压是否符合要求,联系技术支持获取帮助。
    - 问题:继电器接触不良
    - 解决方案:清洁接触面,确认接线端子紧固,必要时更换继电器。

    总结和推荐


    G2RL PCB Power Relay是一款性能优异、适应性强的继电器产品。其低轮廓设计和广泛的型号选择使其成为各类应用的理想选择。我们强烈推荐使用这款继电器,特别是在需要高可靠性和强抗干扰能力的场合。

G2RL-2 DC5参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL-2 DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-2 DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-2 DC5 G2RL-2 DC5数据手册

G2RL-2 DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
