首页  >  产品百科  >  XH5F-6815-N

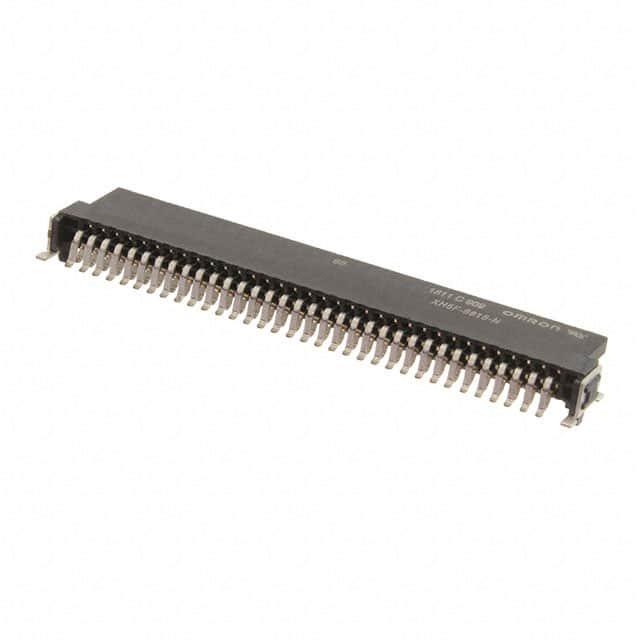

XH5F-6815-N

厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 1.27mm 2 68pin 1A 金 黑色 SMD,P=1.27mm,卧贴 贴片安装
供应商型号: 3275357
供应商: element14
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XH5F-6815-N

XH5F-6815-N概述

    # XH5-N 系列电子元器件技术手册

    1. 产品简介


    XH5-N 系列是一款高性能的半间距表面贴装(SMT)连接器,适用于板对板及板对电缆连接。这些连接器具有0.127毫米的紧凑间距设计,能够在回流焊接条件下轻松安装在电路板背面。其独特的定位凸台设计保证了精确的电路板安装,同时支持多种高度组合,实现8到12.3毫米的堆叠连接。产品完全符合RoHS标准,广泛应用于消费电子、通信设备、工业控制和汽车电子等领域。

    2. 技术参数


    以下是XH5-N系列连接器的主要技术参数:
    | 参数 | 规格 |

    | 额定电流 | 1A |
    | 额定电压 | 100V AC |
    | 接触电阻 | ≤25mΩ(20mV DC, 100mA最大) |
    | 绝缘电阻 | ≥1,000MΩ(500V DC) |
    | 耐压强度 | 500V AC(1分钟,漏电流≤1mA) |
    | 插拔次数 | ≥500次 |
    | 工作温度范围 | -55°C至105°C |
    | 外壳材料 | LCP(UL94 V-0等级)黑色 |
    | 接触材料 | 镀金铜合金 |
    | 端子材料 | 镀锡铜合金 |

    3. 产品特点和优势


    XH5-N系列连接器凭借以下特点在市场上脱颖而出:
    - 半间距设计:0.127毫米的超窄间距,节省空间并提高布线密度。
    - 多功能适配:支持板对板、板对电缆等多种连接方式。
    - 精确安装:定位凸台设计确保高精度安装。
    - 高温适应性:宽广的工作温度范围(-55°C至105°C),适合恶劣环境。
    - 环保合规:完全符合RoHS标准,绿色环保。

    4. 应用案例和使用建议


    应用案例
    - 消费电子:用于智能手机、平板电脑等便携式设备的内部连接。
    - 通信设备:作为服务器和路由器中的高速信号传输接口。
    - 工业控制:在工业自动化系统中连接传感器与主控单元。
    - 汽车电子:用于车载娱乐系统与导航模块间的信号传输。
    使用建议
    1. 插拔操作:避免施加过大外力,以免损坏终端或外壳。
    2. 存储条件:存放在干燥、无尘环境中,远离腐蚀性气体。
    3. 安装检查:在插接前确认插头和插座之间无错位或倾斜。

    5. 兼容性和支持


    XH5-N系列连接器与同系列的其他型号(如XH5H-N)具有良好的兼容性,支持各种堆叠高度组合。此外,厂商提供全面的技术支持和服务保障,包括样品请求、技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔阻力过大 | 检查接触件是否变形,必要时更换部件 |
    | 接触电阻过高 | 清洁端子表面,确保镀层完好 |
    | 烙铁焊接后接触不良 | 调整焊接温度和时间,确保焊接质量 |

    7. 总结和推荐


    综合评估
    XH5-N系列连接器以其卓越的设计、稳定可靠的表现和广泛的适用性成为行业内备受推崇的产品。其紧凑的尺寸、优良的性能和灵活的应用场景使其成为电子设备制造商的理想选择。
    是否推荐
    强烈推荐!无论是消费类电子产品还是工业级应用,XH5-N系列都能满足用户的多样化需求,是一款性价比极高的电子元器件。

XH5F-6815-N参数

参数
额定电流 1A
触头镀层厚度 - 配接 -
类型 Push-Pull,Socket
触头镀层 - 配接
颜色 黑色
防护等级 -
排数 2
间距-配接 1.27mm
针脚数 68pin
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XH5F-6815-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5F-6815-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XH5F-6815-N XH5F-6815-N数据手册

XH5F-6815-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 67.0038
10+ ¥ 59.11
25+ ¥ 55.68
50+ ¥ 54.26
100+ ¥ 52.83
250+ ¥ 47.12
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67
