NX-CIF210

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 通信模块 串行通信接口装置, 用于sysmac 机器自动化控制器和 CJ2 系列 plc
供应商型号: NX-CIF210
供应商: 期货订购
标准整包数: 3000

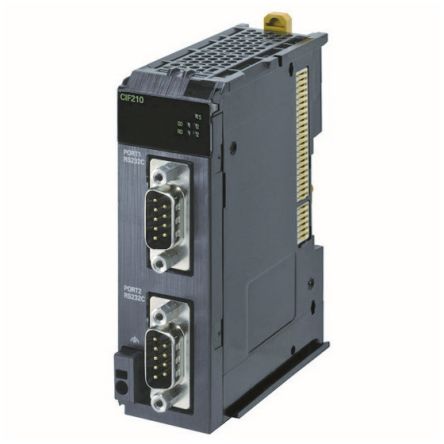

OMRON/欧姆龙 其他工具 NX-CIF210

NX-CIF210概述

    CSMNX-CIFDSE72: NX-Series Communications Interface Units (NX-CIF)

    1. 产品简介


    NX-Series Communications Interface Units (NX-CIF) 是一款专为简化和灵活连接串行设备到EtherCAT网络而设计的产品。这些单元可以直接安装在NX系列的EtherCAT耦合器单元上,并且可以连接各种类型的串行设备。通过使用Sysmac Studio,用户可以方便地进行串行线路监控,从而实现设备的可靠连接。NX-CIF的主要功能包括:
    - 支持RS-232C和RS-422A/485串行通信协议。
    - 适用于EtherCAT网络的连接。
    - 紧凑型设计(仅12mm宽),适合空间有限的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 12 mm 宽 |
    | 通讯协议 | RS-232C 或 RS-422A/485 |
    | 最大波特率 | 230.4 kbps |
    | 数据长度 | 7 或 8 比特 |
    | 校验位 | 偶校验、奇校验或无校验 |
    | 启动位 | 1 位 |
    | 停止位 | 1 或 2 位 |
    | 流控制 | 无、RS/CS 流控制、Xon/Xoff 控制 |
    | 最大通信距离 | RS-232C:15 米;RS-422A/485:1200 米 |
    | 功耗 | 连接到CPU单元:最大 1.10 W;连接到通信耦合器单元:最大 0.90 W |
    | 权重 | 最大 66 g(NX-CIF101)、69 g(NX-CIF105)、91 g(NX-CIF210)|

    3. 产品特点和优势


    - 紧凑设计:NX-CIF单元的宽度仅为12mm,节省了宝贵的安装空间。
    - 多型号选择:提供单个RS-232C、单个RS-422A/485或两个RS-232C端口的三种型号。
    - 简化接线:采用无螺丝夹紧终端块(1端口型号)和D-Sub连接器(2端口型号),显著减少接线工作量。
    - 易于配置:Sysmac Studio提供了友好的用户界面,使用户能够轻松设置和监控通信状态。
    - 灵活配置:支持多种通信协议和波特率设置,以匹配不同类型的串行设备。

    4. 应用案例和使用建议


    - 工厂自动化:适用于制造环境中需要高效数据传输和设备连接的应用。
    - 系统集成:可以作为EtherCAT网络中的关键组件,用于连接多种类型的设备。
    - 维护简便:得益于Sysmac Studio提供的监控功能,可以快速诊断和修复设备故障。

    5. 兼容性和支持


    - 兼容性:NX-CIF与Omron的CPU单元和工业PC兼容,也可以连接到其他制造商的EtherCAT主站。
    - 支持:提供用户手册、技术文档和软件支持,确保客户能够在整个生命周期内获得所需的技术帮助。

    6. 常见问题与解决方案


    - 问题1:设备无法正常通信。
    - 解决方案:检查设备连接是否正确,确认波特率和通信协议设置是否匹配。
    - 问题2:通信距离不足。
    - 解决方案:根据使用的通信协议和波特率选择合适的电缆长度,遵循制造商的建议。
    - 问题3:无法识别新的设备。
    - 解决方案:重新启动设备并更新Sysmac Studio配置,确认设备已被正确识别。

    7. 总结和推荐


    NX-CIF凭借其紧凑的设计、丰富的型号选择、便捷的配置方式以及广泛的兼容性,在工业自动化和控制系统中展现出强大的应用潜力。它不仅适用于新建项目,也适合现有系统的升级和扩展。总体而言,NX-CIF是一款值得推荐的产品,适用于需要高效、可靠串行通信连接的各类应用。

NX-CIF210参数

参数
零件状态 在售
包装方式 散装

NX-CIF210厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
