首页  >  产品百科  >  XF3M-2515-1B-R100

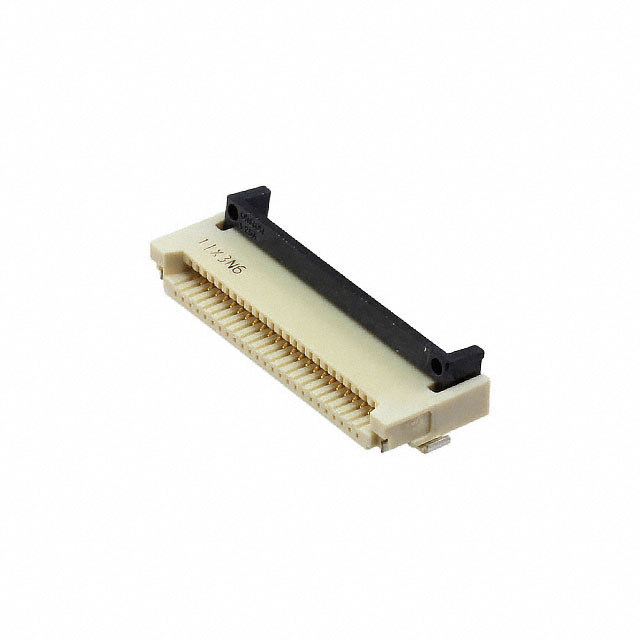

XF3M-2515-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距25p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: XF3M-2515-1B-R100
供应商: Master
标准整包数: 100
OMRON/欧姆龙 FFC/FPC连接器 XF3M-2515-1B-R100

XF3M-2515-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M Rotary Backlock Connector 是一款适用于柔性印刷电路(FPC)和柔性扁平电缆(FFC)连接的精密连接器。该系列产品提供多种型号,支持 0.5 毫米或 1.0 毫米间距,具备双侧接触或单侧接触(上侧)的设计。XF3M 连接器通过旋转锁定机制提高了 FPC/FFC 电缆的插入便捷性,并确保连接时的可靠性。这些连接器广泛应用于各种电子设备中,如智能手机、平板电脑、医疗设备及工业控制装置。

    2. 技术参数


    - 额定电流:0.5 安培 AC/DC
    - 额定电压:50 伏 AC/DC
    - 接触电阻:最大 50 毫欧(在最大 20 毫伏 DC 和 100 毫安条件下)
    - 绝缘电阻:最小 100 兆欧(在 250 伏 DC 条件下)
    - 介电强度:250 伏 AC,持续 1 分钟(漏电流最大 1 毫安)
    - 插入耐久性:
    - 镀金:20 次
    - 镀锡:10 次
    - 工作温度范围:-30°C 至 85°C(无结冰或冷凝现象)
    - 材料和表面处理:
    - 外壳:LCP 树脂(UL94 V-0 级)
    - 滑块:LCP 树脂(黑色)
    - 接触点:镀金(闪光)
    - 钛金属涂层:1 微米
    - 固定扣:铜合金/钛金属涂层(1 微米)

    3. 产品特点和优势


    - 改进的 FPC/FFC 插入便捷性:旋转锁定设计使得电缆插入更加容易,且具有明确的锁紧感觉。
    - 多选项:提供 0.5 毫米和 1.0 毫米间距、双侧接触或上侧接触,以及镀金和镀锡选项。
    - 高可靠性:接触电阻低、绝缘性能好,确保长期稳定可靠的连接。
    - 环境保护:符合卤素自由标准(溴不超过 900ppm,氯不超过 900ppm,总和不超过 1500ppm),并符合 RoHS 标准。

    4. 应用案例和使用建议


    - 智能手机和平板电脑:XF3M 可用于连接主板和显示屏模组之间的 FPC/FFC 电缆,提供稳定的信号传输。
    - 医疗设备:用于小型医疗设备内部的各种细长组件间的连接,确保精确可靠的数据传输。
    - 工业控制装置:适用于自动化设备中的内部布线,提高系统的稳定性和可维护性。
    使用建议:
    - 在安装过程中,确保电缆与连接器的对齐精度,以减少插入力和损坏风险。
    - 使用正确的焊接工艺进行接线,确保导电性良好。
    - 建议在使用前进行严格的测试,确保连接器性能符合预期。

    5. 兼容性和支持


    - 兼容性:XF3M 连接器适用于标准尺寸的 FPC/FFC 电缆,具体厚度为 0.3 毫米。
    - 支持服务:如果您需要更多技术支持或订购特定型号,请联系您的 OMRON 代表。

    6. 常见问题与解决方案


    - Q: 如何判断连接器是否已正确安装?
    - A: 检查连接器的旋转锁定机制是否有明显的“咔哒”声,确认锁定到位。

    - Q: 连接器接触不良怎么办?
    - A: 请检查电缆是否正确插入,并确认没有尘埃或其他杂质影响接触。如果问题依旧,建议更换新的连接器。

    7. 总结和推荐


    综上所述,XF3M Rotary Backlock Connector 是一款性能优异的 FPC/FFC 连接器,特别适合用于对稳定性和可靠性要求较高的应用场景。其独特的旋转锁定机制显著提升了用户体验,广泛的型号选择也为其应用提供了极大的灵活性。因此,我们强烈推荐此产品用于各类电子设备的连接需求。

XF3M-2515-1B-R100参数

参数
针脚数 25pin
额定电流 500mA
扁平柔性类型 FFC,FPC
外壳颜色 -
触头镀层
连接器/触头类型 底部
间距 500μm
板上高度 2mm
端接 焊盘
长*宽*高 16.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 盒装,散装,卷带包装

XF3M-2515-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-2515-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-2515-1B-R100 XF3M-2515-1B-R100数据手册

XF3M-2515-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.5724 ¥ 21.3884
300+ $ 2.3956 ¥ 19.9079
500+ $ 2.2894 ¥ 18.7475
1000+ $ 1.4454 ¥ 11.836
2500+ $ 1.4137 ¥ 11.5768
5000+ $ 1.3926 ¥ 11.404
7500+ $ 1.3715 ¥ 11.2312
10000+ $ 1.3715 ¥ 11.2312
库存: 100
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2138.84
直接购买
加入购物车
