XF3M-1015-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距10p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: XF3M-1015-1B-R100
供应商: Master
标准整包数: 100

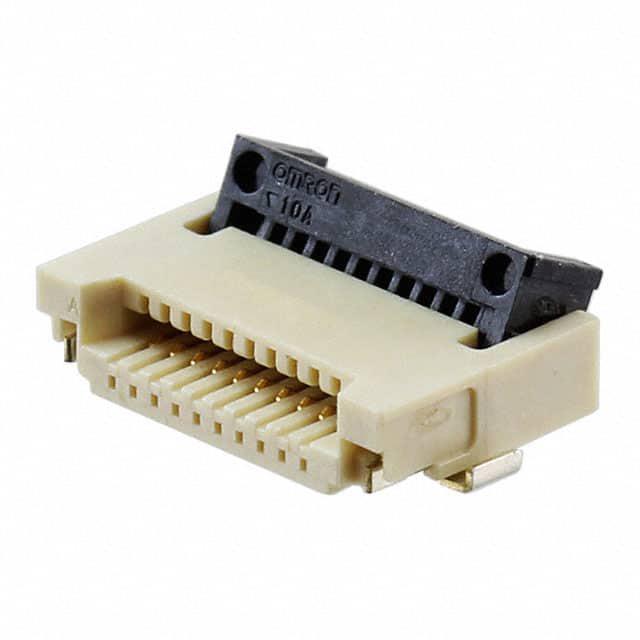

OMRON/欧姆龙 FFC/FPC连接器 XF3M-1015-1B-R100

XF3M-1015-1B-R100概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M Rotary Backlock Connector 是一款专为柔性印刷电路板(FPC)和柔性扁平电缆(FFC)设计的连接器。它提供多种型号选择,包括0.5毫米和1.0毫米间距的版本,支持双面接触和单面上侧接触。这些连接器因其独特的旋钮锁定机制而闻名,能显著改善FFC电缆的插入过程,并提供清晰的连接确认感觉。XF3M Connector 符合RoHS标准,并采用无卤素材料制造,环保且安全可靠。

    2. 技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大50 mΩ (在最大20 mV DC和100 mA条件下)
    - 绝缘电阻: 最小100 MΩ (在250 V DC条件下)
    - 介电强度: 在1分钟内250 V AC (泄漏电流:最大1 mA)
    - 插入耐用性: 金镀层:20次; 锡镀层:10次
    - 工作温度范围: -30°C至85°C (无冰冻或凝结情况)

    3. 产品特点和优势


    - 双重接触模式: 可选双面接触和单面上侧接触,灵活适用于不同应用需求。
    - 金属材料: 镀铜合金,具有良好的导电性和耐腐蚀性。
    - 环保材料: 使用无卤素材料,符合RoHS标准。
    - 旋钮锁定机制: 改善FFC电缆的插入体验,确保正确连接。

    4. 应用案例和使用建议


    XF3M Connector 广泛应用于消费电子产品、汽车电子、通信设备等领域。对于需要高可靠性和耐用性的应用场景,如智能手机、平板电脑和可穿戴设备,该连接器是一个理想的选择。使用时,建议按照手册提供的具体尺寸和装配指南进行操作,以确保最佳效果。此外,在高温或低温环境下使用时,应注意适当调整安装条件,以保持其最佳性能。

    5. 兼容性和支持


    XF3M Connector 支持多种型号和配置,适用于不同数量的引脚。制造商提供了详细的订单和运输指南,以确保客户能够方便快捷地获取所需产品。此外,OMRON还提供专业的技术支持和售后服务,帮助用户解决任何使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 插入时手感不佳
    - 解决方案: 确认是否有足够的插入力度,检查是否按照正确的方式进行操作。
    - 问题: 连接不稳定
    - 解决方案: 检查连接器和电缆是否有灰尘或污垢,确保接触良好。
    - 问题: 插入次数减少
    - 解决方案: 检查插入力是否过大,如有必要更换新的连接器。

    7. 总结和推荐


    XF3M Rotary Backlock Connector 是一款设计精良、性能卓越的产品,广泛适用于多种电子设备。它的旋钮锁定机制显著提升了操作体验,且采用无卤素材料保证了环保。结合制造商提供的完善支持和服务,这款连接器是您的电子设备连接解决方案的理想选择。我们强烈推荐您考虑使用这款连接器来提高您的产品的性能和可靠性。

XF3M-1015-1B-R100参数

参数
触头镀层
端接 焊盘
间距 500μm
连接器/触头类型 底部
扁平柔性类型 FFC,FPC
外壳颜色 自然色
针脚数 10pin
板上高度 2mm
额定电流 500mA
长*宽*高 9.1mm(长度)*6.4mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

XF3M-1015-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M-1015-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M-1015-1B-R100 XF3M-1015-1B-R100数据手册

XF3M-1015-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.1473 ¥ 17.8539
300+ $ 1.9716 ¥ 16.3844
500+ $ 1.8444 ¥ 15.3273
1000+ $ 1.5614 ¥ 12.7863
2500+ $ 1.5403 ¥ 12.6135
5000+ $ 1.5192 ¥ 12.4407
7500+ $ 1.4876 ¥ 12.1816
10000+ $ 1.4876 ¥ 12.1816
库存: 2000
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1785.39
