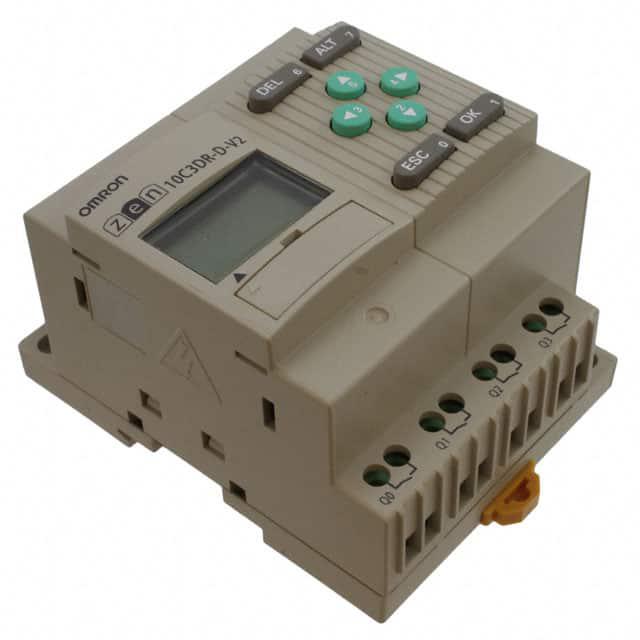

ZEN10C3DRDV2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 逻辑模块, 禅宗系列, 继电器输出, 6输入
供应商型号: ZEN10C3DRDV2
供应商: Master
标准整包数: 1
OMRON/欧姆龙 其他工具 ZEN10C3DRDV2

ZEN10C3DRDV2概述

    电子元器件产品技术手册解析:可编程继电器ZEN V2 Units

    1. 产品简介


    ZEN V2 Units 是一款小巧且功能强大的可编程继电器,集成了多种功能,如继电器、定时器、计数器和时间开关功能。它的尺寸仅为70mm宽×90mm高,非常适合在空间有限的应用环境中使用。此外,它易于编程,并具有多种电源选项(100至240 VAC或12至24 VDC),能够满足不同应用的需求。

    2. 技术参数


    - 输入输出点:最多可扩展到44个I/O点。
    - 电源电压:100至240 VAC,或12至24 VDC。
    - 功耗:根据型号不同,功耗范围从2W到11VA不等。
    - 工作温度:0至55°C(对于某些型号可达-25至55°C)。
    - 存储温度:-20至75°C(对于某些型号可达-40至75°C)。
    - 相对湿度:10%至90%,无冷凝。
    - 绝缘电阻:20MΩ(500VDC)。
    - 通信接口:支持RS-485,传输速率可达19200bps。

    3. 产品特点和优势


    - 紧凑设计:仅70mm宽×90mm高,节省空间。
    - 多功能集成:集成继电器、定时器、计数器和时间开关功能。
    - 易于编程:通过LCD屏幕和操作按钮实现简单编程。
    - 灵活扩展:最多可连接三个扩展I/O单元,增加输入输出点。
    - 精确控制:时序精度高,每月偏差不超过±15秒。
    - 多语言显示:提供六种语言的显示界面,包括英文、日文、德文、法文、西班牙文和意大利文。

    4. 应用案例和使用建议


    - 照明控制:使用定时功能自动开启或关闭照明。
    - 空调控制:设置时间间隔以自动调整空调温度。
    - 办公自动化:用于办公室自动化系统中的设备控制。
    - 生产线监控:通过RS-485通信模型远程监控生产过程。
    使用建议:
    - 在使用ZEN V2 Units进行定时操作时,确保输入滤波器设置正确以避免误触发。
    - 为保证数据安全,定期备份程序和参数设置。
    - 使用RS-485通信模型时,注意信号线长度不得超过10米以确保符合电磁兼容性标准。

    5. 兼容性和支持


    - 兼容性:ZEN V2 Units支持与多个型号的扩展I/O单元兼容,但某些特定型号如ZEN-@C2@@-@-V2不支持这些功能。
    - 软件支持:提供ZEN Support Software,方便编程和模拟仿真。
    - 维护支持:提供详尽的技术文档和在线支持服务。

    6. 常见问题与解决方案


    - Q: 系统无法启动
    - A: 检查电源连接是否正常,确认输入电压和电流是否符合要求。
    - Q: 编程错误
    - A: 参考编程指南,确保程序格式正确。使用ZEN Support Software进行模拟测试。
    - Q: 通信异常
    - A: 确认RS-485通信线接线无误,检查波特率和数据位设置是否匹配。

    7. 总结和推荐


    ZEN V2 Units凭借其多功能集成、易编程性、紧凑设计和灵活扩展性,使其成为适用于多种应用场景的理想选择。特别是在需要高精度定时控制的环境中,ZEN V2 Units表现出色。我们强烈推荐使用ZEN V2 Units作为中小型自动控制系统的核心组件。

ZEN10C3DRDV2参数

参数
长*宽*高 70mm*90mm*94.7mm
安装方式 DIN导轨安装,底座安装
零件状态 在售
包装方式 盒装
