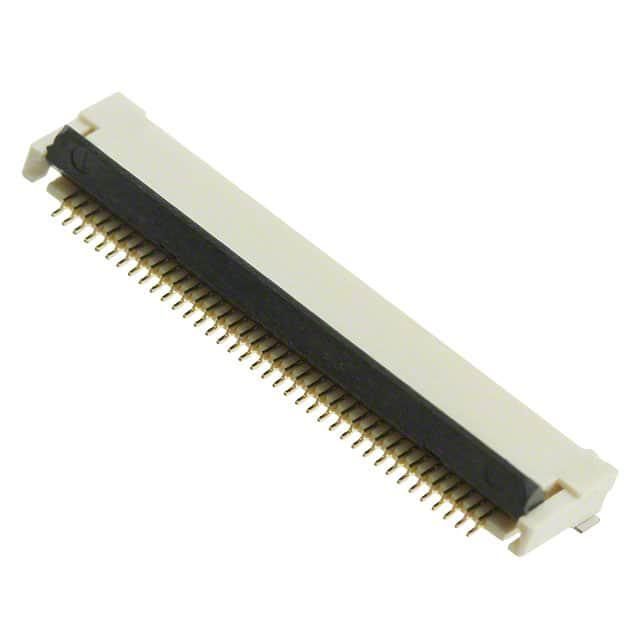

XF2M38151AR100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 38pin 自然色 2.1mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 23.1mm(长度)*6.2mm(高度)
供应商型号: 3212318
供应商: 海外现货
标准整包数: 100
OMRON/欧姆龙 FFC/FPC连接器 XF2M38151AR100

XF2M38151AR100概述

    电子元器件产品技术手册:XF2M系列旋转背锁连接器

    产品简介


    XF2M系列旋转背锁连接器是用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的高性能连接器。该连接器以其高可靠性和卓越的工作效率而闻名。XF2M系列适用于各种电子设备,如消费电子产品、通信设备和工业控制装置等。

    技术参数


    - 额定电流:0.5 A AC/DC
    - 额定电压:50 V AC/DC
    - 接触电阻:最大50 mΩ(在20 mV DC最大值和100 mA最大值时)
    - 绝缘电阻:最小100 MΩ(在250 V DC时)
    - 介电强度:250 V AC持续1分钟(泄漏电流:最大1 mA)
    - 插入耐用性:20次
    - 工作温度范围:-30°C至85°C(无结冰或凝露)
    材料与表面处理
    - 外壳材料:LCP树脂(UL94 V-0等级),自然色
    - 滑块材料:LCP树脂(UL94 V-0等级),黑色
    - 接触材料:弹簧铜合金/镍基底(2 μm),金镀层(0.15 μm)
    - 锁紧件材料:铜合金/锡镀层(1.5 μm)

    产品特点和优势


    1. 双重接触设计:减少零件数量,简化装配过程。
    2. 适用厚度:0.3 mm的FPC/FFC(金镀层类型)。
    3. 环保设计:符合卤素自由标准,最大溴含量为900 ppm,最大氯含量为900 ppm,溴加氯的最大总含量为1,500 ppm。
    4. 符合RoHS规范:确保产品安全合规。

    应用案例和使用建议


    XF2M系列连接器广泛应用于消费电子产品、通信设备和工业控制装置。例如,在智能手机和平板电脑中,它们用于连接主板与显示屏。在使用过程中,建议确保插头和插座的清洁,避免尘埃和杂质影响接触可靠性。此外,考虑到其高插入耐用性,适合频繁插拔的应用场合。

    兼容性和支持


    XF2M系列连接器具有良好的通用性和兼容性,可与其他标准的FPC/FFC连接器配合使用。Omron提供详细的技术支持和维护服务,以帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    解决方案:检查插头和插座是否清洁,确保安装正确且没有损坏。
    2. 问题:连接器寿命短。
    解决方案:根据具体应用调整插拔次数,避免过度使用。

    总结和推荐


    综上所述,XF2M系列旋转背锁连接器以其高可靠性和多功能性在市场上表现出色。它具有环保设计、多重保护机制以及广泛的适用范围,非常适合多种电子设备。对于需要高频插拔和严格接触要求的应用场景,强烈推荐使用此款连接器。

XF2M38151AR100参数

参数
触头镀层
间距 500μm
针脚数 38pin
额定电流 500mA
外壳颜色 自然色
板上高度 2.1mm
端接 焊盘
扁平柔性类型 FPC
连接器/触头类型 底部
长*宽*高 23.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M38151AR100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M38151AR100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M38151AR100 XF2M38151AR100数据手册

XF2M38151AR100封装设计

查看详情并下载
Symbol
Footprint
3D Model
