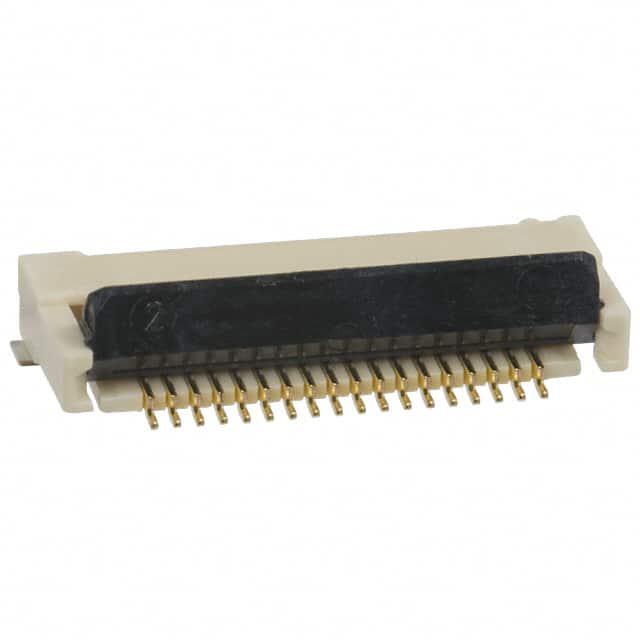

XF2M18151A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 0.5mm间距18p FPC插座 FPC连接器, XF2M系列, 单排, SMT, 焊接
供应商型号: ESY-XF2M18151A
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF2M18151A

XF2M18151A概述


    产品简介


    XF2M Rotary Backlock Connector
    XF2M Rotary Backlock Connector 是一种适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)的高可靠性连接器。该连接器通过旋转锁扣机制提供优异的工作效率,并具备减少零件数量的独特设计,特别适合需要高度可靠性和紧凑设计的应用场景。
    主要功能
    - 高可靠性:采用旋转锁扣结构确保长期稳定的电气连接。
    - 双重接触设计:有效减少部件数量,提高装配效率。
    - 适用厚度:适用于0.3毫米厚度的金镀层FPC/FFC。
    应用领域
    - 消费电子:智能手机、平板电脑、智能穿戴设备。
    - 工业自动化:机器视觉系统、自动控制系统。
    - 医疗设备:便携式医疗设备、诊断仪器。
    - 通信设备:路由器、交换机、基站设备。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 0.5 A AC/DC |
    | 额定电压 | 50 V AC/DC |
    | 接触电阻 | ≤50 mΩ(在20 mV DC、100 mA条件下)|
    | 绝缘电阻 | ≥100 MΩ(在250 V DC条件下) |
    | 耐压强度 | 250 V AC,持续1分钟(泄漏电流≤1 mA)|
    | 插拔寿命 | 20次 |
    | 工作温度范围 | -30°C 到 +85°C |
    | 材料与表面处理 | LCP树脂(UL94 V-0),弹簧铜合金镀镍|
    | 金镀层厚度 | 0.15 μm |

    产品特点和优势


    1. 双面接触设计:减少了连接器所需的零部件数量,简化了装配流程。
    2. 高可靠性:独特的旋转锁扣设计保证了长期稳定的电气连接,降低了故障率。
    3. 环保材料:符合RoHS标准,无卤素,确保对环境的影响最小。
    4. 广泛适用性:适用于多种厚度的FPC/FFC,可满足不同应用场景的需求。
    5. 耐用性强:经过20次插拔测试,保证了产品的长使用寿命。

    应用案例和使用建议


    应用案例
    - 智能手机内部布线:XF2M Connector 可以用于智能手机内部的各种布线需求,例如摄像头模块和屏幕接口之间的连接。
    - 工业自动化设备:在需要频繁拆装的场景下,如机器人手臂控制板与传感器的连接,XF2M Connector 提供可靠的电气连接。
    使用建议
    - 在使用前,确保安装环境的温度和湿度在规定的范围内,避免因极端环境导致连接失效。
    - 确保插拔时动作平稳,避免剧烈震动,以延长产品的使用寿命。
    - 定期检查连接器的外观是否有损坏或磨损,及时更换以保持系统的稳定运行。

    兼容性和支持


    XF2M Connector 与市场上大多数标准FPC/FFC兼容,可以方便地替换现有的同类产品。制造商提供了详细的技术支持和售后服务,包括快速响应的技术咨询和定期的产品维护指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查连接器是否完全插入,确保所有引脚对齐。如果仍然存在问题,请联系技术支持。|
    | 插拔次数达到上限 | 更换新的连接器,不要尝试超过规定的插拔次数。|
    | 连接器过热 | 检查连接器是否处于高负载状态,或者散热不良。适当降低负载并改善散热条件。|

    总结和推荐


    XF2M Rotary Backlock Connector 是一款高度可靠、易于安装且性能优良的连接器,适用于各种电子设备和工业自动化系统。其独特设计的双面接触和旋转锁扣机制使其在市场上具有显著的竞争优势。对于追求高可靠性的应用场景,强烈推荐使用此产品。
    在选购时,请根据具体需求选择合适的型号,并严格按照制造商的指导进行安装和维护,以充分发挥其优异的性能。

XF2M18151A参数

参数
板上高度 2.1mm
扁平柔性类型 FPC
针脚数 18pin
触头镀层
间距 500μm
外壳颜色 自然色
额定电流 500mA
连接器/触头类型 底部
端接 焊盘
长*宽*高 13.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
